厂家：扬州科易德阀门控制设备有限公司



95典设是根据电力部规划总院的阀门电动装置《95典设线路》设计的，基本能满足各种控制线路的需要。

DZW10-24-A00-DSI,DZW20-24-A00-DSI，

DZW30-24-A00-DSI，

DZW45-24-A00-DSI,DZW60-24-A00-DSI，DZW90-24-A00-DSI,

DZW120-24-A00-DSI

生产商：扬州科易德阀门控制设备有限公司

1．DZW 概述

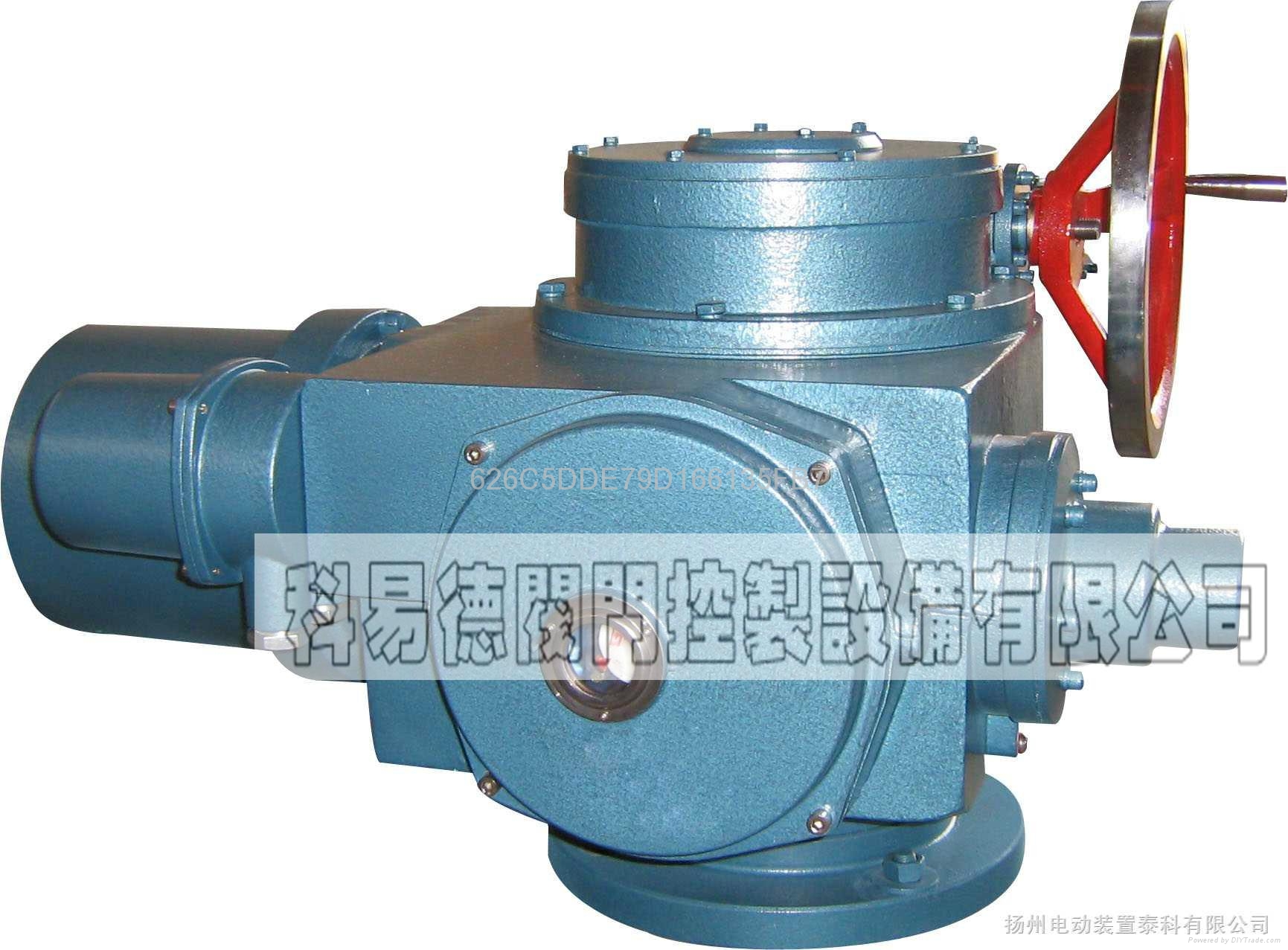

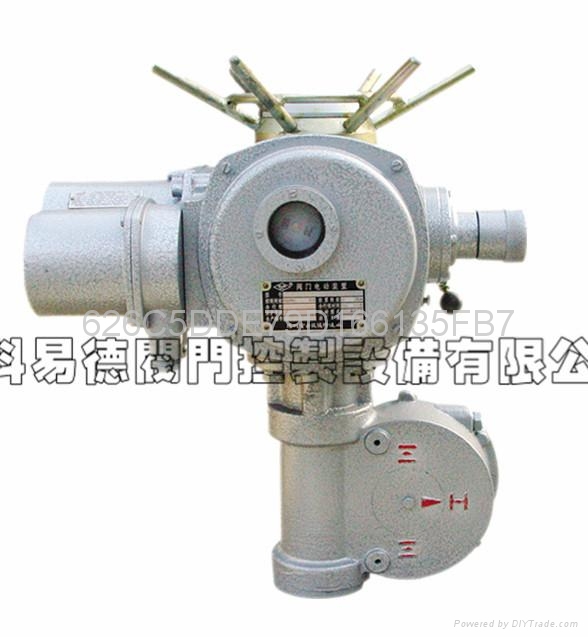

    DZW多回转阀门电动装置，简称为Z型电装，是阀门实现开启、关闭或调节控制的驱动设备。Z型电装适用于闸阀、截止阀、隔膜阀、柱塞阀、节流阀、水闸门等。可用于明杆阀，也可用于暗杆阀。

     DZW电装具有功能全、性能可靠、控制系统先进、体积小、重量轻、使用维护方便等特点。可对阀门实行远控、集控和自动控制。广泛用于电力、冶金、石油、化工、造纸、污水处理等行业。

    DZW的性能符合JB/T8528-1997《普通型阀门电动装置技术条件》的规定。隔爆型的性能符合GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》，GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型阀门电动装置技术条件》的规定。      多回转电动装置按防护类型分：有户外型和隔爆型；

按控制方式分：有常规型、整体型和整体调节型；
按连接型式分：有转矩型、电站型和推力型。
 2．  DZW型号表示方法

防护/爆等级：W户外型；B隔爆型；Z整体型；T整体调节型。

产品标识： KD

输出轴最大转圈数：阿拉伯数字表示，无数字见表1

输出转速：阿拉伯数字表示，单位r/min（转/分）

连接型式：T表示推力型，I表示电站型，无代号为常规转矩型

额定输出转矩：阿拉伯数字表示，单位kgf?m

  产品型式：多回转电动装置

型号示例：

1.Z30I-18W：多回转电动装置，输出转矩300N?m（30kgf?m），电站型接口，输出转速18r/min，最大转圈数60，常规户外型。

2.Z45T-24B：多回转电动装置，输出转矩450N?m（45kgf?m），推力型接口，输出转速24 r/min，最大转圈数120，隔爆型。

3.Z120-24W/240T：多回转电动装置，输出转矩1200N?m (120kgf?m)，转矩型接口，输出转速24 r/min，最大转圈数240圈，整体调节型。

3.      DZW工作环境和主要技术参数

3.1 电源：常规，三相380V（50Hz）

特殊，三相660V、415V（50Hz 、60Hz）；

      单相220V、110V（50Hz 、60Hz）

3.2 工作环境：

3.2.1 环境温度：-20~+60℃ （特殊订货-40~+80℃）。

3.2.2 相对湿度：≤95%（25℃时）。

3.2.3防护类型：户外型用于无易燃、易爆和无腐蚀性介质的场所。隔爆型产品有dⅠ和dⅡBT4两种，dⅠ适用于煤矿非采掘工作面；dⅡBT4用于工厂，适用于环境为ⅡA、ⅡB级T1~T4组的爆炸性气体混合物



结构

Z型电动装置由电动机、减速机构、力矩控制机构、行程控制机构、开度指示机构、手－电动切换机构、手轮及电气部分组成。其传动原理如图所示。

注意：隔爆型电气部分加了隔爆面结构，并采用隔爆型接线盒和YDF隔爆型阀门用电动机。安装、调试和维护时，不可损伤隔爆面；不得在爆炸环境下拆去与电气有关的箱盖带电操作，打开电气箱盖前必须先切断电源；重装时盖严紧固以保证隔爆性能！
