1、目的

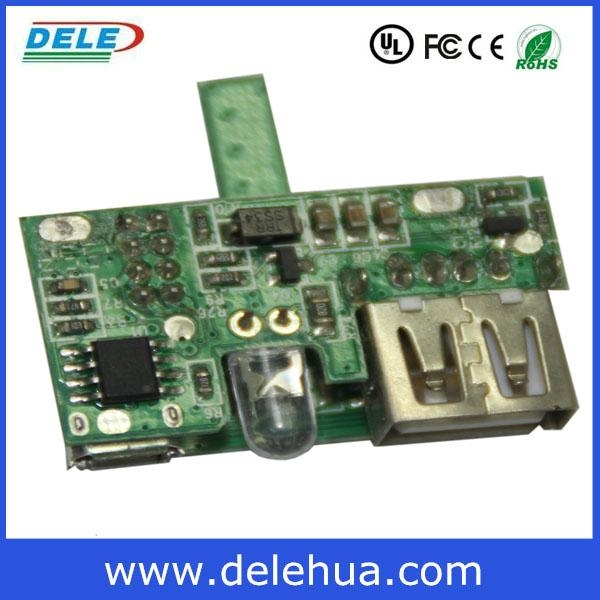

本规格书对深圳市德立华电子科技有限公司出品的移动电源控制板的产品规格、技术参数进行描述。

1.1 PCB要求：尺寸36.0MM*18.6MM*1.0MM

      材质FR4，白字绿油，无铅喷锡



2.电路基本参数







序号	测试项目	测试标准	单位
	充电电压	5.0～5.5	V
	充电电流	800MA±100MA	mA
	要求充电器	5V/1A（带载电压最好在5V以上）
	升压空载电压	4900～5400	mV
	升压带载电压	4700～5300	mV
	升压输出电流	1.0～1.1（输入电压3.3V以上）	A
	输出保护电流	1500MA±100MA	mA
	过充保护电压	4300±50	mV
	过充恢复电压	4050±100	mV
	过放保护电压	2900±100	mV
	过放恢复电压	3000±100	mV
	整板效率	82%左右（输入电压3.6V以上）
	自耗电	≤150	uA







   2.1充电方式：先恒流，后恒压，当电池电压小于2.9V时，先涓流充电到3.0V以上时



再恒流充电，充电到4.1V以上时，再恒压充电。



   2.2充电时电量指示灯显示，定义如下：



       3.6V以下，第一个灯闪亮；



       3.6V-3.8V，第二个灯闪亮，第一个灯长亮；



       3.8V-3.9V，第三个灯闪亮，第一、二个灯长亮；



       3.9V以上，第四个灯闪亮，第一、二、三个灯长亮；



电池充饱后，四个灯全亮，不再闪烁。



   2.4充电优先，无论在何种状态下，接上充电器或电脑USB接口，开始对移动电源



池充电，充电时不能给通过移动电源给其他设备充电。



2.5充电接口misro USB







3.输出特性：



3.1输出电压为5V±0.3V



3.2输出额定电流为1A



输出口USB，开机后10S不接负载，本机会自动关闭输出。



3.3自动关机功能，给充电设备充电饱电后，输出电流小于40MA时，本机会自动关



机，处于关机状态。







4．照明功能



4.1无论开机还是待机状况下，长按开关按键3S，打开LED照明灯，长按开关3S关LED照明。







5.开关机功能



5.1开机功能：按按键1S开机，按键指示灯亮，接上USB线可以给充电设备充电，如果在10秒内不给充电设备充电，本机将自动关机。开机后，LED电量灯显示10S, 10S后LED电量灯熄灭。





6.电量显示



6.1开机时，LED显示电池容量，4级电量指示：



序号	电池电压	指示状态	灯号	备注
1	4V以上	4个LED灯亮	D3 D4 D5 D6	75-100%能量
2	3.8V-4.0V	3个LED灯亮	D3 D4 D5	50-70%能量
3	3.6V-3.8V	2个LED灯亮	D3 D4	25-50%能量
4	3.6V以下	1个LED灯亮	D3	25%







充电时，电量显示：



序号	电池电压	指示状态	灯号	备注
1	3.9V-4.22V	D3 D4 D5亮	D6灯闪	75-100%能量
2	3.8V-3.9V	D3 D4亮	D5灯闪	50-70%能量
3	3.6V-3.8V	D3亮	D4灯闪	25-50%能量
4	3.6V以下	D3灯闪



输出带载，电量指示：



序号	电池电压	指示状态
1	4.0V-4.2V	D3 D4 D5 D6亮
2	3.8V-4.0V	D3 D4 D5亮
3	3.6V-3.8V	D3 D4亮
4	3.6V以下	D3灯闪



7.电路保护功能：



       7.1电池低压报警，当电池电压低到3.1V时，一个LED灯快速闪烁，当电池电压



低于3.0V时，MCU关闭输出。







8.温度：存放，-20到60℃； 工作，0-40℃
