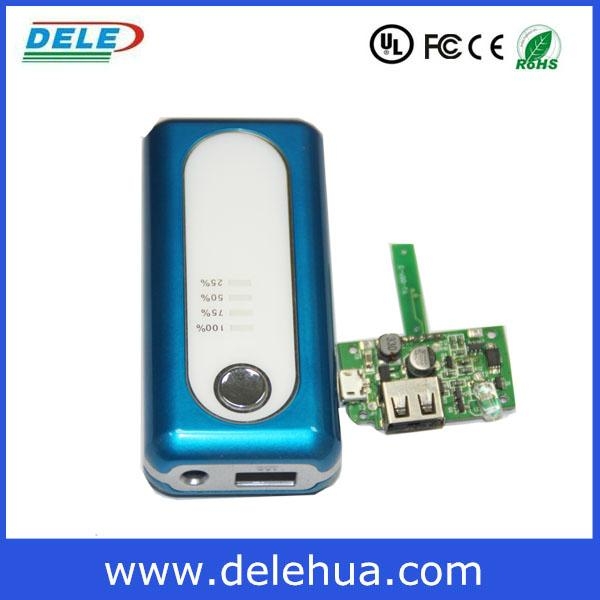

1.1PCB要求：尺寸70.6*20*1.0mm

             材质FR4，白字绿油，无铅喷锡









2.电路基本参数



序号	测试项目	测试标准	单位
	充电电压	5.0～5.5	V
	充电电流	800MA±100MA	mA
	要求充电器	5V/1A（带载电压最好在5V以上）
	升压空载电压	5000～5300	mV
	升压带载电压	4700～5300	mV
	升压输出电流	1.0～1.1（输入电压3.3V以上）	A
	过充保护电压	4300±50	mV
	过充恢复电压	4050±100	mV
	过放保护电压	2400±100	mV
	过放恢复电压	3000±100	mV
	整板效率	79%左右（输入电压3.6V以上）
	自耗电	≤120	uA





   2.1充电方式，先恒流，后恒压，当电池电压小于2.9V时，先涓流充电到3.0V以上时

再恒流充电，充电到4.1V以上时，再恒压充电。

   2.2充电时电量指示灯显示，定义如下：

       3.6V以下,第一个灯闪亮，

       3.6V-3.8V,第二个灯闪亮，第一个灯长亮

       3.8V-3.9V第三个灯闪亮，第一二个灯长亮，

       3.9V以上四个灯全亮

      电池充饱后，四个灯全亮，不再闪烁。

   2.4充电优先，无能在何种状态下，接上充电器或电脑USB接口，开始对移动电源电

池充电，充电时不能给通过移动电源给其他设备充电，

2.5充电接口misro USB





3.输出特性：

3.1输出电压为5V±0.3V

3.2输出额定电流为1A

3.2输出口USB，开机后10S不接负载，本机会自动关闭输出，关机后还有电池电压

输出，不会影响其他充电设备。

3.3自动关机功能，给充电设备充电饱电后，输出电流小于70MA时，本机会自动关

机，处于待机状态。





4．照明功能

4.1无论开机还是待机状况下，长按按键3S，打开LED照明灯，长按3S关LED

照明，





5.开关机功能

5.1开机功能：按按键1S开机，按键指示灯亮，接上USB线可以给充电设备充电，如果在10秒内不给充电设备充电，本机会自动关机，开机后，LED电量灯会显示10S, 10S后LED电量灯熄灭，



6.电量显示

6.1充电或者开机时，LED显示电池容量，3级电量指示

序号	电池电压	指示状态	灯号	备注
1	4V以上	4个LED灯亮	D3 D4 D5 D6	75-100%能量
2	3.8-4.0V	3个LED灯亮	D3 D4 D5	50-70%能量
3	3.6-3.8V	2个LED灯亮	D3 D4	25-50%能量
4	3.6以下	1个LED灯亮	D3	25%





7.电路保护功能：

       7.1电池低压报警，当电池电压低到3.1V时，一个LED灯快速闪烁，当电池电压

低到3.0V时，MCU关闭输出。



8.温度：存放，-20到60℃； 工作，0-40℃
