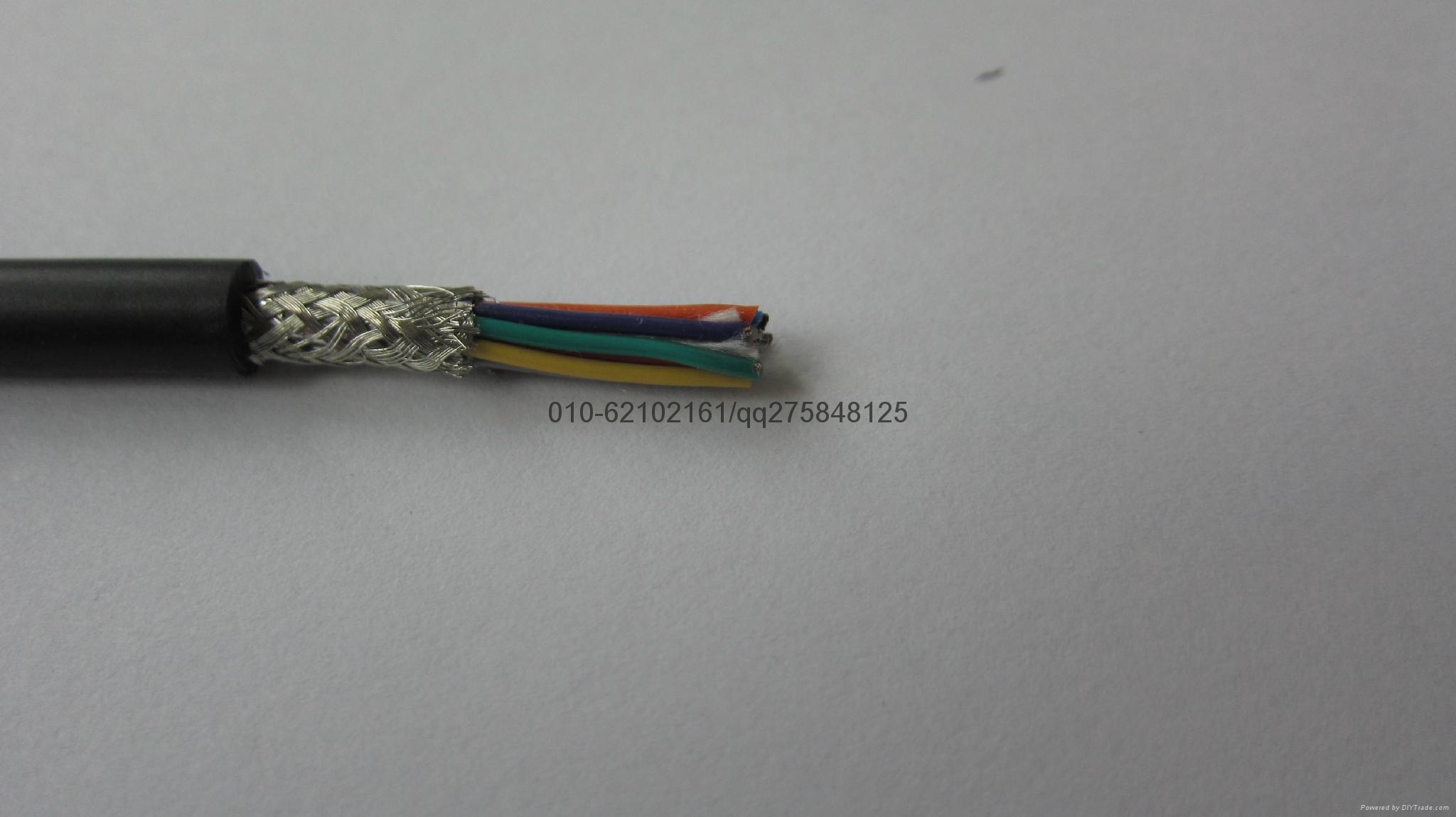

美标UL2464 10芯24AWG双绞屏蔽线

美标UL2464 10芯24AWG双绞屏蔽线
型号:UL2464
品牌:浙江兴达
原产地:中国
类别:电子、电力 / 光缆和电缆电线 / 电线电缆
标签︰UL2464 , 美标电线电缆 , 镀锡电子线材
单价: ¥6 / 米
最少订量:305 米

产品描述

产品型号  2464单层屏蔽电脑线

详细说明:

AWM 2464 CSA AWM Ⅰ/Ⅱ A



 单层屏蔽电脑线

Single Shielded Computer Cable

       标准 Standard: UL 758,1581 CSA C22.2 NO.210.2

       注册号 Registration No:E187208 CSA 204051


■ 构造 CONSTITUTION:



  ■ 印字 MARKING

AWM E187208 XDXLGS 2464 VW-1SC( )AWG 80℃300V…CSA204051 AWMⅠ/Ⅱ A FT1(  )AWG 80℃ 300V-F- LF

 ■ 产品说明

 ●

额定电压:300V, 额定温度:80℃


 ●

导体使用绞线裸铜或镀锡丝


 ●

PVC或半硬质PVC绝缘


 ●

绞合镀锡或裸铜线


 ● 铝箔麦拉带屏蔽
 ●

PVC护套


 ●

可通过UL VW-1SC及CSAFT1垂直耐燃试验







 PRODUCT DESCRIPTION

 ●

Rated voltage: 300V,Rated temperature:80℃



 ●

Stranded,tinned or bare copper conductor


 ●

PVC or SR-PVC insulation


 ●

Stranded,tinned or bare copper drain wire


 ● Aluminum mylar shield
 ●

PVC jacket


 ●

Passes UL V W-1SC & CSA FT1 vertical flame test



 ■ 应用


适用于广播、视听设备器具、电脑及符合国际电工规范EIA RS-232之电脑用线


 APPLICATION

Sound broadcast,audio instrumentation and computer cable for EIA RS-232 appliance


 UL 2464 80℃ 300V

导体

Conductor



芯数Cores

绝缘

Insulation

铝 箔

屏 蔽

Al.

Mylar

Shied





 护 套

Jacket

最大

导体

电阻

Max Resistance at 20℃

最小

绝缘

电阻

Min Insulation Resistance at 20℃

耐电压

Dielectric Strength AC 1 min

标准

长度Standard Length

线规Spec 线数/线径

直径

Dia.

标称

厚度



Nom.

Thick.



标称

外径

Nom.Dia.

标称

厚度Nom.

Thick

标称

外径

Nom.

Dia

AWG No./mm mm NO. mm mm mmXmm mm mm Ω/km MΩ Km V FT(M)
28 7/0.127 0.38 3 0.23 0.88 A X B 0.80 3.70 223.75 10 1500 656 (305)
4 3.90
5 4.20
6 4.50
7 4.50
8 4.80
9 5.10 656(200)
10 5.30
11 5.40
12 5.40
13 5.70
14 5.70
15 5.90
25 1.00 7.60
37 8.30 492(150)
50 9.60
26 7/0.16

0.48

2

0.25

0.98

A X B

0.80

3.70

139.33

10

1500

1000(305)

   3

     3.90

4 4.20
5 4.50
6 4.80
7 4.80
8 5.10 656 (305)
9 5.50
10 5.80
11 5.90
12 5.90
13 6.20
14 6.20
15 6.50
25 1.00 8.30 492 (150)
37 9.20
50 10.60
24 11/0.16 0.16 2 0.23 1.11 A X B 0.80 4.00 93.3 10 1500 1000(305)
3 4.20
4 4.50
5 4.80
6 0.90 5.10 656 (200)
7 5.10
8 5.14
9 6.00
10 6.40
11 6.60
12 6.60
13 6.80
14 6.80
15 7.20
25 1.00 8.90 492 (150)
37 9.90
50 11.40
22 17/0.16 0.76 2 0.23 1.26 A X B 0.90 4.40 55.0 10 1500 1000(305)
3 4.60
4 4.80 656 (200)
5 5.20
6 1.00 5.60
7 5.60
8 6.20
9 6.70
10 7.10
11 7.50
12 7.50
13 7.80
14 7.80
15 8.20 492 (150)
25 1.10 10.40
37 11.50
50 13.30


注:①AXB:厚度 X 宽度(mm)                 Notes:  ①A X B:thickness X widt(mm)

      ②厚度:0.025、0.035(mm)                               ②thickness:0.025、0.035(mm)

      ③宽度:8、10、12、18、20……(mm)            ③width:8、10、12、18、20…(mm)
