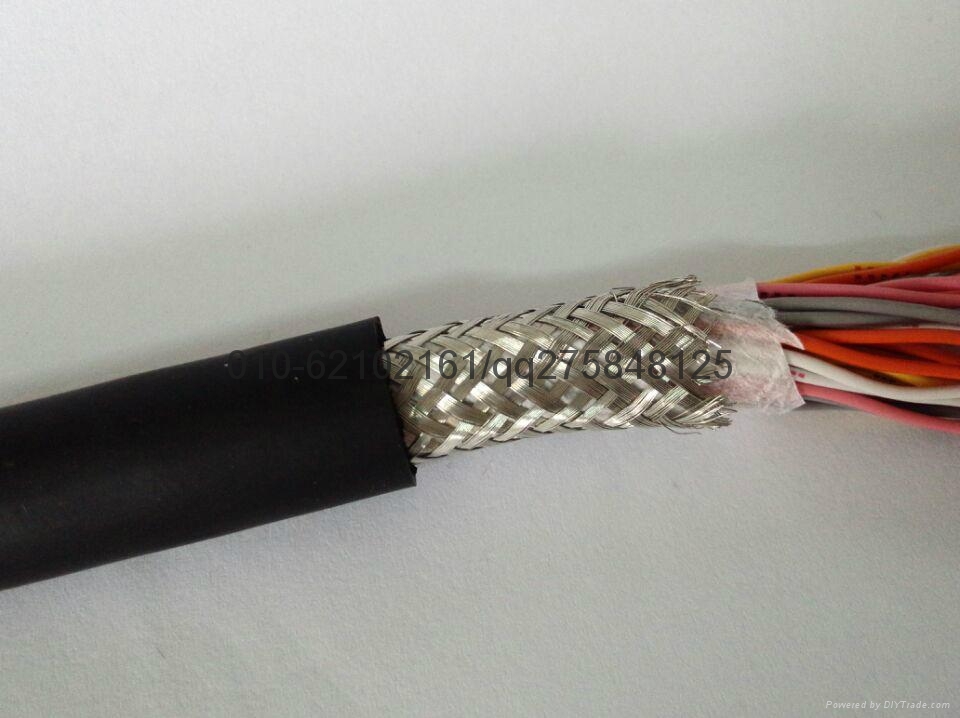

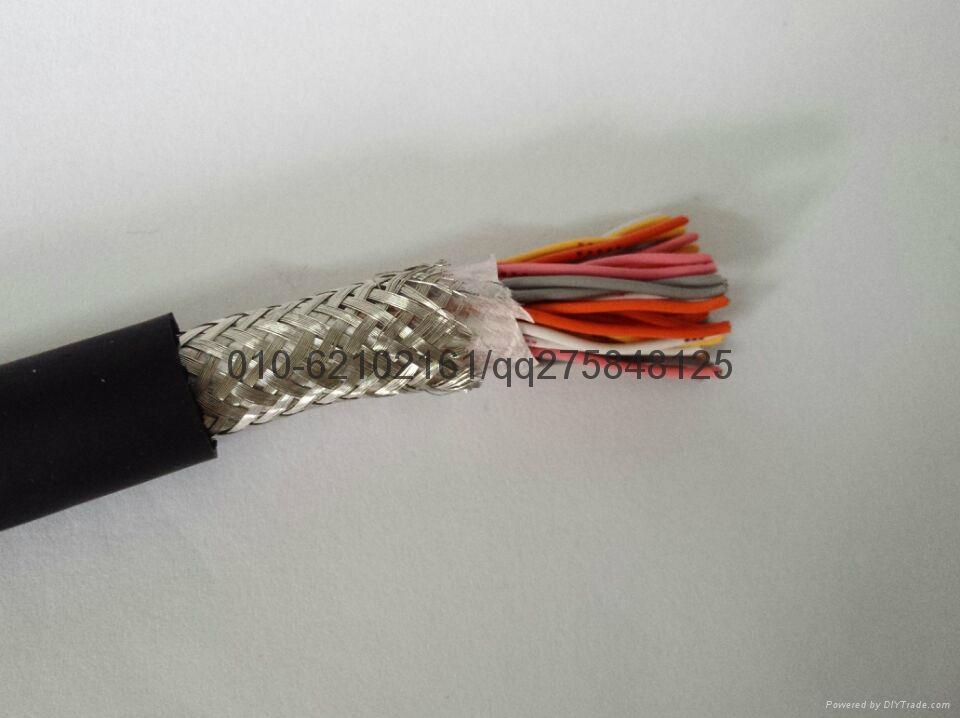

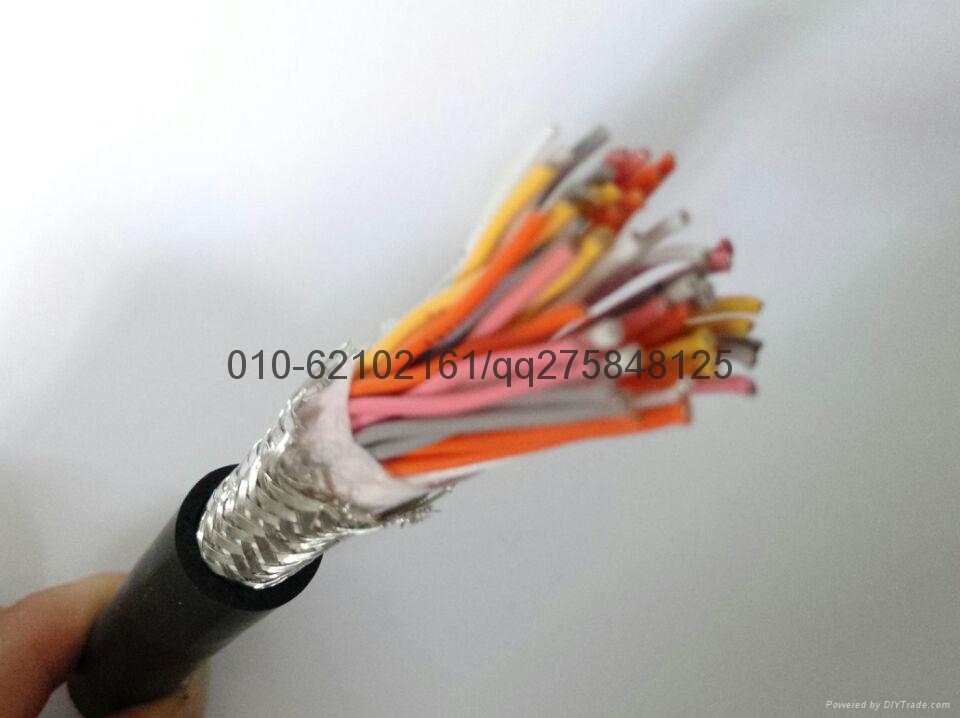

美标UL2464 50芯24AWG双绞屏蔽线

产品描述

产品型号 2464单层屏蔽电脑线

详细说明：

AWM 2464 CSA AWM Ⅰ/Ⅱ A

单层屏蔽电脑线

Single Shielded Computer Cable

标准 Standard: UL 758,1581 CSA C22.2 NO.210.2

注册号 Registration No:E187208 CSA 204051

■ 构造 CONSTITUTION：

■ 印字 MARKING

AWM E187208 XDXLGS 2464 VW-1SC( )AWG 80℃300V…CSA204051 AWMⅠ/Ⅱ A FT1( )AWG 80℃ 300V-F- LF

■ 产品说明

PRODUCT DESCRIPTION

●	Rated voltage: 300V,Rated temperature:80℃
●	Stranded,tinned or bare copper conductor
●	PVC or SR-PVC insulation
●	Stranded,tinned or bare copper drain wire
●	Aluminum mylar shield
●	PVC jacket
●	Passes UL V W-1SC & CSA FT1 vertical flame test

■ 应用

适用于广播、视听设备器具、电脑及符合国际电工规范EIA RS-232之电脑用线

APPLICATION

Sound broadcast,audio instrumentation and computer cable for EIA RS-232 appliance

UL 2464 80℃ 300V
导体 Conductor			芯数Cores	绝缘 Insulation		铝箔屏蔽 Al. Mylar Shied	护套 Jacket		最大导体电阻 Max Resistance at 20℃	最小绝缘电阻 Min Insulation Resistance at 20℃	耐电压 Dielectric Strength AC 1 min	标准长度Standard Length
线规Spec	线数/线径	直径 Dia.		标称厚度 Nom. Thick.	标称外径 Nom.Dia.		标称厚度Nom. Thick	标称外径 Nom. Dia
AWG	No./mm	mm	NO.	mm	mm	mmXmm	mm	mm	Ω/km	MΩ Km	V	FT(M)
28	7/0.127	0.38	3	0.23	0.88	A X B	0.80	3.70	223.75	10	1500	656 (305)
			4					3.90
			5					4.20
			6					4.50
			7					4.50
			8					4.80
			9					5.10				656(200)
			10					5.30
			11					5.40
			12					5.40
			13					5.70
			14					5.70
			15					5.90
			25				1.00	7.60
			37					8.30				492(150)
			50					9.60
26	7/0.16	0.48	2	0.25	0.98	A X B	0.80	3.70	139.33	10	1500	1000(305)
			3					3.90
			4					4.20
			5					4.50
			6					4.80
			7					4.80
			8					5.10				656 (305)
			9					5.50
			10					5.80
			11					5.90
			12					5.90
			13					6.20
			14					6.20
			15					6.50
			25				1.00	8.30				492 (150)
			37					9.20
			50					10.60
24	11/0.16	0.16	2	0.23	1.11	A X B	0.80	4.00	93.3	10	1500	1000(305)
			3					4.20
			4					4.50
			5					4.80
			6				0.90	5.10				656 (200)
			7					5.10
			8					5.14
			9					6.00
			10					6.40
			11					6.60
			12					6.60
			13					6.80
			14					6.80
			15					7.20
			25				1.00	8.90				492 (150)
			37					9.90
			50					11.40
22	17/0.16	0.76	2	0.23	1.26	A X B	0.90	4.40	55.0	10	1500	1000(305)
			3					4.60
			4					4.80				656 (200)
			5					5.20
			6				1.00	5.60
			7					5.60
			8					6.20
			9					6.70
			10					7.10
			11					7.50
			12					7.50
			13					7.80
			14					7.80
			15					8.20				492 (150)
			25				1.10	10.40
			37					11.50
			50					13.30

	注：①AXB：厚度 X 宽度（mm） Notes: ①A X B：thickness X widt(mm) ②厚度：0.025、0.035(mm) ②thickness:0.025、0.035（mm） ③宽度：8、10、12、18、20……（mm） ③width:8、10、12、18、20…（mm）
