超声波明渠流量计简介：HNVF-1100超声波明渠流量计与量水堰槽配用，主要用来测量具有自由流条件的渠道内的污水流量。哈恩流体研发生产的超声波明渠流量计引进德国最先进信号处理技术，使测量的稳定性大大提高，测量精度可达到0.1%，安装简捷，调试简单，维护方便。适用于污水处理厂，渠道改造、河道治理、农田灌慨，水利水电等流量测量。

HNVF-1100超声波明渠流量计

一、产品特点、用途和适用范围
1.1  特点
 — 数字化信号处理技术，适合恶劣环境的应用
 — 先进的信号环境显示（示波器技术），调试、安装方便容易
 — 高速可靠的单片机处理，快速稳定
 — 多重数据滤波技术，测量稳定可靠
 — 16位高精度D/A输出，提高了4-20mA输出的精度
 — 配有485接口，可以接计算机或其它数据采集器
 — 有小时、日、月、年流量及断电信息的数据存储功能
1.2  用途
    本仪表与量水堰槽配用，主要用来测量具有自由流条件的渠道内的污水流量。适用于污水处理厂，渠道改造、河道治理、农田灌慨等流量测量
1.3  适用范围
 — 流量范围：0升/秒～10米3/秒 （由配用的量水堰槽的种类、规格确定）
 — 工作环境温度：-20～55℃

二、仪表的工作原理
2.1  量水堰槽的测流量原理
    明渠内的流量越大，液位越高；流量越小，液位越低。渠道上游水位与流量的对应关系主要取决于堰槽的几何尺寸。同样的量水堰槽放在不同的渠道上，相同的液位对应相同的流量。量水堰槽把流量转成了液位。通过测量流经量水堰槽内水流的液位，可以根据相应量水堰槽的水位-流量关系，求出流量。
2.2  超声波测液位原理
    本仪表采用超声波回声测距法测液位。探头固定安装在量水堰槽水位观测点上方。探头对准水面。探头向水面发射超声波。超声波经过t时间，到达水面。这部分能量被水面反射后，被探头接收。仪表记下这段时间的长度t。探头内部安装有温度传感器，并把温度信号传递给仪表。仪表计算出探头的当前温度，根据超声波的传播速度和经过的时间t，经过温度补偿计算出水面到探头的距离D
2.3  仪表测量原理
    仪表控制探头发射和接收超声波。测量出液位（单位：米）。再通过查存储在仪表里的水位-流量表，通过一一对应的数据比对，最后把液位转成流量显示出来（单位：立方米/小时）。
    水位-流量表是存储在仪表里的一组数据。本仪表的水位-流量表是按相等的液位间隔存储的。例如使用三角堰时，液位的间隔设为为“0.01m”。仪表的内存中存有：液位=“0.00m”时对应的流量=“0.0000L/S”；液位=“0.01m”时 对应的流量=“0.0136L/S”；液位=“0.02m”时对应的流量=“0.0772 L/S”；液位=“0.03m”时对应的流量=“0.2127L/S”……。一些常用的液位-流量表已预先设置在仪表内。使用时通过参数表选择对应的堰槽种类就可以得到相应的水位-流量表。

三、仪表的组成及分型
3.1、仪表的组成
    本仪表主要由仪表、探头部分组成。仪表与探头连接的电缆，型号：RVVP4-0.3(四芯+屏蔽，外径小于 6mm)。仪表出厂原配10米，应用中可接长至200米。如要超过200米，需在定货时声明。
3.2、堰槽的种类

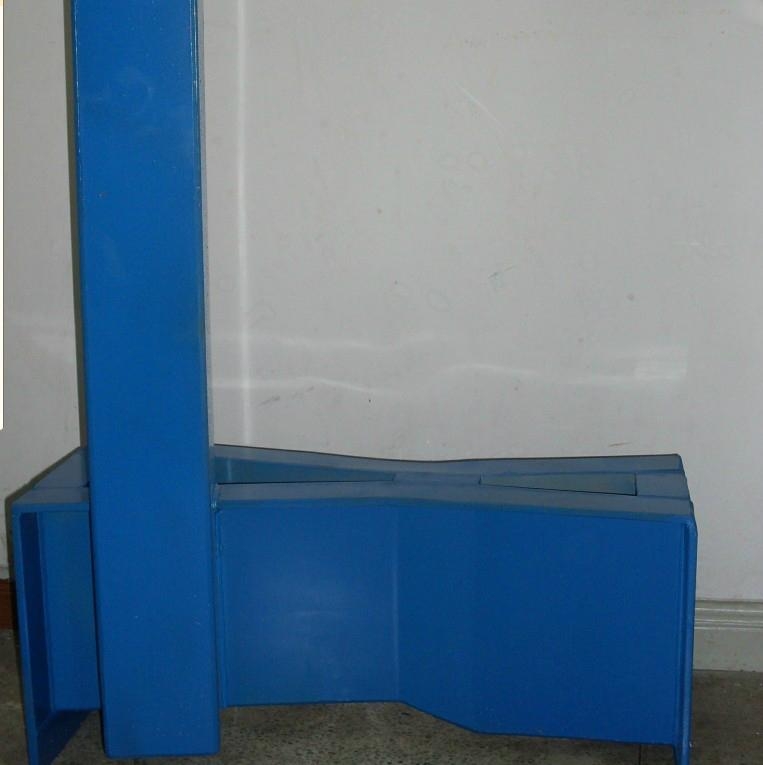

    超声波明渠超声波明渠流量计堰槽主要有以下几种：直角三角堰、矩形堰和巴歇尔槽

四、主要技术指标及技术参数
4.1  流量范围：0升/秒～10m3/秒 （由配用的量水堰槽的种类、规格确定）
4.2  累计流量：12位十进制数，累满后自动回零
4.3  流量精度：1％
4.4  测距范围：3米
4.5  测距精度：0.2％
4.6  液位分辩：1毫米
4.7  工作环境温度：-20～55℃
4.8  仪表防护等级：仪表显示部分：IP65；探头部分：IP65
4.9  供电电源：交流供电 220V±10％  6W
4.10 仪表日历钟计时误差: <2s/24h>
4.11 仪表数据存储量：存储记录小时流量128条，日流量64条，月流量32条，年流量4条，断电记录64条。存储器循环使用，存满时覆盖最早的记录
4.12 4～20mA电流输出：
外部负载电阻：0～500Ω
误差： 0.1％ (相对仪表示值)，负端与仪表地端共接 (根据应用要求可改成悬浮地输出)
输出内容：瞬时流量
4.13 RS485：
编码方式： 1起始位，8数据位，1停止位
波特率： 9600
0-09，当设置为00时每测量一次就会输出一次
当地址为01－09时，需用命令查询：
发送格式为：！x（x为地址）
回送格式：#000000000 0000.000；第一组数据是累计流量（立方米）第二组数据是瞬时流量（立方米/小时），两数据间用空格符分开
4.14 继电器：
控制方式：每累计设定的m3闭合一次(50毫秒)、液位上限报警
类型：单刀双掷 （常开、常闭）
触点容量： AC250V 1A ；DC30V 1A

如有不明：请与客服联系
