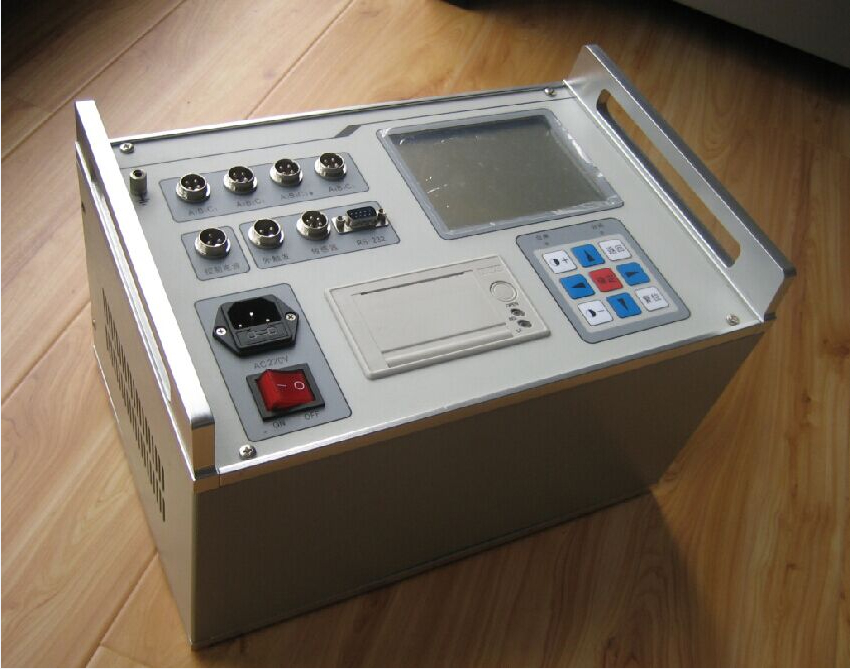

一、产品技术参数

1. 使用环境

输入电源  220V±10%  50Hz ±10%         大气压力  86～106kpa

温    度  －10～40℃                   湿    度  ≦80%RH

1. 安全性能

绝缘电阻  ＞2MΩ

介电强度  电源对机壳工频1.5KV耐压1分钟，无闪络与飞弧。

1. 基本参数

1. 时    间： 量程  4000.0ms           分辩率0.1ms

　　　    　误差  ①100ms以内        0.1ms ±1个字

                  ②100ms以上        0.1% ± 1个字

　　　　   　　   ③同期             ±0.1ms

1. 速　  度： 量程　20.00m/s           分辩率0.01m/s

            误差　①0-2m/s以内       ±0.1m/s±1个字

                  ②100ms以上       ±0.2m/s±1个字

1. 行    程：

1. 电    流： 量程 20.00A               分辩率0.01A
2. 输出电源： DC30～250V数字可调/20A（瞬时工作）
3. 外形尺寸： 360mm(L)×280mm(W)×300mm(H)
4. 重　　量： 9kg

   二、性能特点

   2.1 产品性能

5. 时    间：12个断口的固有分、合闸时间，同相同期、相间同期。
6. 重 合 闸：每断口的合－分，分－合，分－合－分过程时间：一分时间、一合时间、二合时间、金短时间、无电流时间值。
7. 弹    跳：每断口的合闸弹跳时间，弹跳次数，弹跳过程，弹跳波形;每断口的分闸反弹幅值。
8. 速    度：刚分、刚合速度，最大速度，时间－行程特性曲线。
9. 行    程：总行程，开距，超行程，过冲行程，反弹幅值。
10. 电    流：分、合闸线圈的分、合闸电流值、电流波形图。
11. 动作电压：机内提供DC30～250V/20A数字可调断路器动作电源，自动完    成断路器的低电压动作试验，测量断路器的动作电压值。

12. 2.2  产品特点

13. 适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关的机械特性试验。
14. 超强的抗干扰能力，在500KV变电站旁路母线带电的情况下，也能轻松试验，精确测量。
15. 直线直线传感器，旋转传感器，安装极为方便、简捷。
16. 开关动作一次，得到开关机械特性试验所有数据及相应的波形图谱。
17. 主机可存储现场试验数据，机内实时时钟，便于存档保存试验日期、时间。
18. 主机大屏幕、宽温度、直透视、背景光液晶、全中文显示所有数据及图谱，液晶对比度电子调节、断电记忆。
19. 中文菜单操作,使用方便。仪器内置打印机，随时快速打印所有数据及图谱。
20. 仪器配有RS-232接口，可与PC机联机操作，也可输出到各类针式、激光或喷墨打印机打印试验报告，使现场试验计算机化。

    三、术语定义

21. 分（合）闸时间：分（合）闸线圈上电作为计时起点，到动、静触头刚分（合）时间。
22. 同相同期：同相之中，分（合）闸时间最大与最小之差。
23. 相间同期：三相之中，分（合）闸时间最大与最小之差。
24. 平均速度：分（合）闸过程中，动触头总行程的前、后各去掉10%,                                          取中间80%，动触头运动的行程与时间之比。
25. 最大速度：分（合）闸过程中，动触头开始运动后，取动触头运动每10ms为一个计速单位，直至动触头运动停止，得到若干个速度单元值，其中最大的单元速度值即为分（合）闸最大速度。
26. 刚分（合）速度：根据被测开关的制造厂不同，开关型号不同，各制造厂定义 了不同的刚分、刚合速度，本测试仪将各种不同的定义部分列入其中，供用户自己选择。



    断路器动特性分析仪	1	台
    50mm直线传感器	1	个
    旋转传感器	1	个
    分合闸控制线	1	套
    断口线（4米+6米）	6	根
    地线	1	根
    电源线	1	根
    打印纸	2	卷
    合格证	1	份
    出厂检验报告	1	份
    使用说明书	1	本
