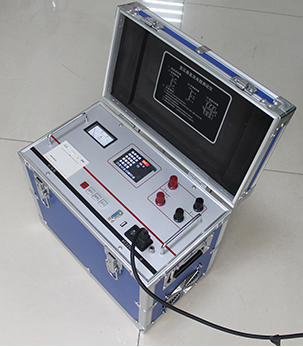

本变压器直流电阻测试仪是集助磁法测试、三相测试和消磁功能于一体的新一代快速测试仪，是测量大型电力变压器直流电阻的理想设备。

一、主要特点

• 一次将高、低压电流电位测试线全部接到变压器上，测试过程中不用再倒测试线；
• 对于星型接法的绕组测试，仪器可以采取三相同时测试的方式测试A0、B0、C0相的电阻，节省测试时间；
• 三相五柱低压内部角接的变压器低压测试时，仪器内部采用自动助磁的方法，比直接用大电流测试速度快；
• 显示、打印变压器的高中低压绕组的全部测试数据，并自动计算出三相不平衡度，还可以打印折算到额定温度下的阻值；
• 三相测试时先测试A0的数据，再三相同时测试，解决了三相同时测试中性点引出线电阻不能测试的问题，测试数据更接近单相测试值；
• 具有完善的反电势保护功能；
• 仪器内部可以永久存储测试数据200条（可扩展），还可以使用优盘存储数据方便用户导入电脑处理；
• 仪器具有适用温度宽，精度高，防震，抗干扰，携带方便等特点。

二、主要技术指标及使用条件

1、技术指标

1）测试电流：

三相测试：10A＋10A，5A＋5A，1A＋1A

分相测试：20A，10A ，5A ，1A，0.2A

2）测试范围：  20A：500uΩ  ~  1Ω       10A：1mΩ     ~  2Ω

               5A ：10mΩ   ~  4Ω       1A：100mΩ   ~  20Ω

    0.2A：1Ω     ~  100Ω

  10A+10A ：500uΩ ~ 0.6Ω     5A+5A ：10mΩ  ~ 1.5Ω

               1A+1A ：100mΩ ~7 Ω

3）最高分辨率：0.1uΩ

4）准确度：±（读数×0.2%+2字）

5）外型尺寸：430mm×320mm×230mm

6）重量：12kg

2、使用条件

1）环境温度： －10℃  ～50℃   环境湿度： ≤85％RH

2）工作电源：AC220V ± 10%  电源频率： （50±1）Hz
