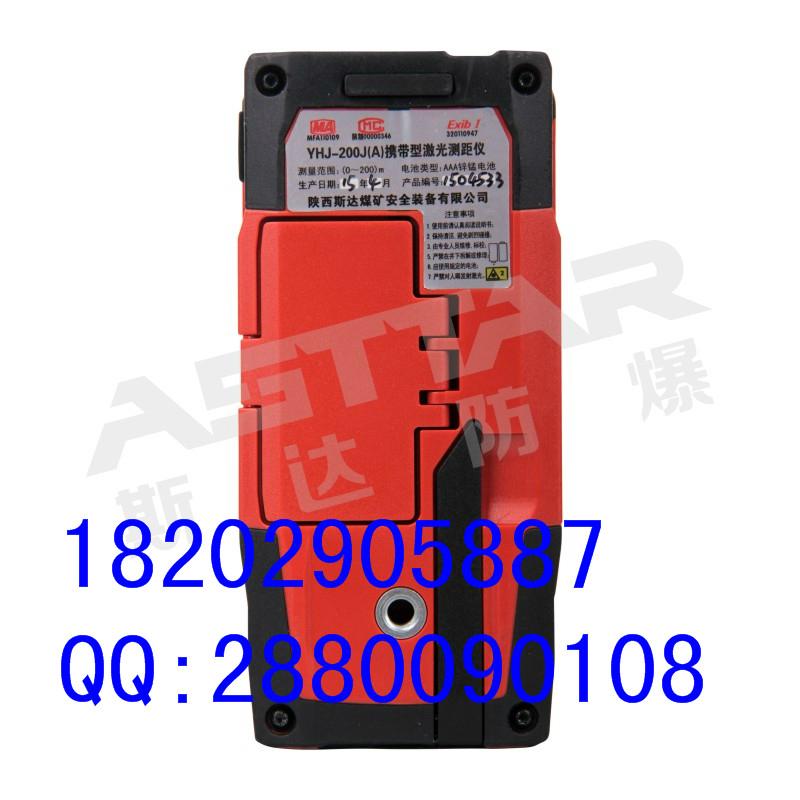

YHJ-200J(A)携带型激光测距仪

一、概述

    1、产品特点及用途：

    YHJ-200J携带型激光测距仪（以下简称仪器）采用专用智能芯片，光机电一体化设计，内置水平泡、望远镜瞄准器等，可远距离测量目标的距离，具有测值准确，使用方便等特点。

    该产品适用于存在易燃易爆可燃性气体混合物的工作环境中做距离测量时使用。

2、型号组成及其代表意义:

Y

H

J

200

J

（A）

改进型号

测距用

测量范围（m）

激光

本质安全型

仪表类



3、产品执行标准：

 GB/T 14267-2009《光电测距仪》、

 Q/SD 060-2011《YHJ-200J（A）携带型激光测距仪》

二、结构特征与工作原理

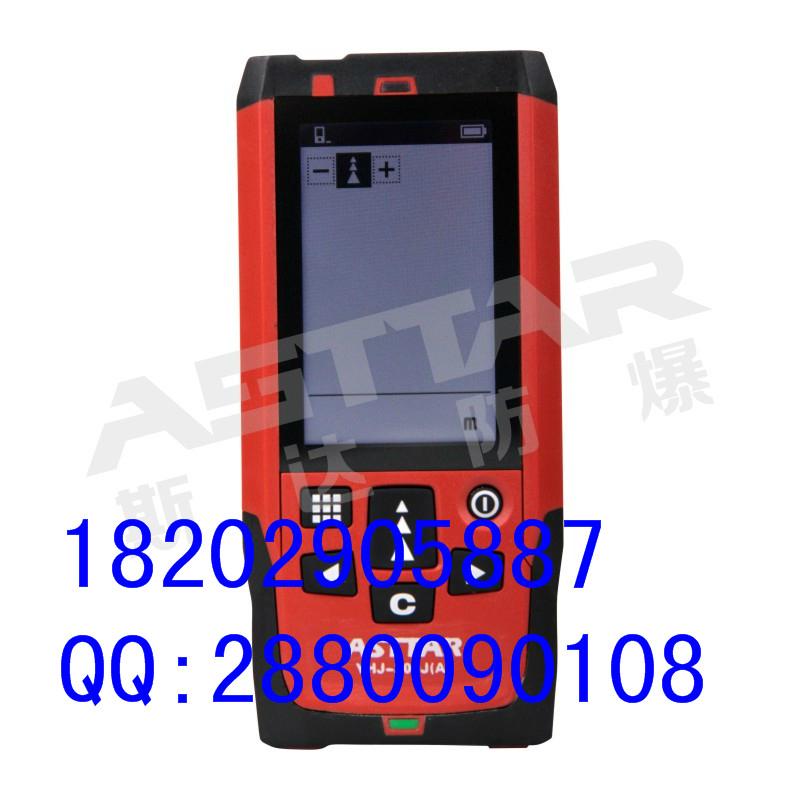

  1、测距仪的结构特征（见图1）：



图 1

1.后接触面；2.后接触面的参照指示灯LED；3.向左箭头按钮；4.“菜单”按钮；5.“测量”按钮；6.图形显示屏；7.前接触面的基准指示灯LED；8.侧面“测量”按钮；9.开/关按钮；10.向右箭头按钮；11.腕带系点；12.删除（清除）按钮；13.用于测量加长件的 1/4"  螺纹；14.折叠钉；15.激光发射和接收透镜；16.光学瞄准器；17.下侧  1/4" 螺纹









  2、基本原理

    仪器发出激光束到反射式目标表面再反射回来， 通过这种方式测得距离。红色激光测量点清晰地标出了待测距离之外的测量目标。仪器的测量范围取决于待测目标表面的反射率和表面结构。本仪器设计用于测量距离（包括距离相加和相减）并可提供许多实用功能，例如用作定时器、进行面积和体积测量、最小/最大值计算、距离测定、梯形面积或喷漆面积测量、毕达哥拉斯功能和数据存储等。

三、主要技术参数

项目	技术参数
测量范围	(0～200)m
精度 (距离测量)1	±1.0 mm(2σ, 标准偏差)
精度 (倾角测量)2	±0.2°(2σ, 标准偏差)
基本工作模式	单次测量/连续测量
光学瞄准器	侧装，带激光参考
显示屏	带照明功能的液晶显示屏(持久显示距离、工作状态和电池状态)
激光等级	可见 635 nm, 输出功率＜1mW：激光等级，2级 (EN60825-1:2007); IEC60825-1:2007;Ⅱ级 (CFR 21  1040(FDA))
激光自动关闭	1 min
仪器自动关闭	10 min
电池寿命	室温:最多 5000次测量
工作温度范围	-10…+50℃
储存温度范围	-30 …+70℃
保护等级	IP 65(防尘和防水溅) IEC 60529(电池盒除外)
电池状态检查	电池状态指示器分4个字段显示，分别指示100%、75%、50%、 25%电量。不显示任何字段=电池电量完全耗尽。
电源	2×1.5V,  AAA型电池
尺寸	129 mm×60 mm×28 mm
重量(包括电池)	0.165kgS

注：特别高的温度波动、潮湿、震动、跌落等影响因素可能会影响精度。

菜单/单位	距离	面积	体积
M	米	M2	M3
Cm	厘米	M2	M3
mm	毫米	M2	M3



四、功能范围介绍

        1、对粗糙表面的测量

    当测量至粗灰泥等粗糙表面的距离时，将测得平均距离值(激光点中心比激光点边缘具有更高的权重)。

        2、对弯曲或倾斜表面的测量

    如果激光束以极窄的角度射到目标表面，则反射光可能会不足。相反地，当激光束垂直射到目标时，可能会反射过多的光到仪器。

        3、对潮湿或发光表面的测量

    只要能将测距仪直接对准目标表面，就可以可靠地测量出至目标的距离。对于高反射率表面，必须预期到射程会减小，且可能只测量出至实际反射点的距离。

        4、对透明表面的测量

    通常可以测量至透明或半透明材料的距离，例如液体、聚苯乙烯泡沫等。然而，激光会穿透这些材料，因此可能会出现测量误差。当穿过玻璃进行测量或当有物体位于激光束路径内时，也可能会出现测量误差。

        5、显示屏

    显示屏分为多个不同的区域。深色的上部区域显示测距仪状态的相关信息（例如测量基准点、电池状态、激光打开、激光永久打开）。位于该区域正下方的是测量功能 (例如加、减)，可使用箭头按钮选择这些功能。当仪器处于测量模式时，执行的测量显示在显示区域的底部(结果行)。当使用"面积"等功能时，测得的距离显示在中间结果行，计算结果显示在结果行。

    在低环境亮度情况下，一旦按下一个按钮，显示屏将自动亮起。在10秒钟之后，显示屏亮度减少至 50%。如果超过20秒没有按下按钮，则显示屏照明将自动关闭。

五、使用、操作

        1、控制面板介绍

按键	功能
“测量”按钮	1.快速启动(当仪器关闭时，短暂按下此按钮可将其打开)。2.开始距离测量。3.启动连续测量模式(长按，大约2秒)。4.启动激光束。5.停止连续测量模式。6.确认所选的功能或设置。
“  左/  右”按钮	用于在不同的功能之间导航并进行设置。
“   清除”按钮	1.停止连续测量(跟踪)。2.删除最后一次的测量值。 3.后退一个步骤(短按)。4.删除显示的所有测量值(长按)。 5.如果未进行测量则结束功能。
“   菜单”按钮	“菜单”按钮：打开主菜单。
“    开/关”按钮	开/关按钮：打开或关闭仪器。



        2、主屏幕菜单介绍

    在使用之前插入电池（不要混用旧的和新的电池。不要混用不同品牌或类型的电池）

    严禁井下更换和拆装电池。

    2.1 打开/关闭仪器

    A 可以通过按下"开/关"按钮或"测量"按钮打开仪器。

    B 当仪器关闭时，按下"开/关"按钮：仪器打开。激光束关闭。

    C 当仪器打开时，按下"开/关"按钮:仪器关闭。

    D 当仪器关闭时，按下"测量"按钮：仪器和激光束打开。

    2.2 菜单界面

    菜单可从主菜单访问特殊功能和设置。按下"菜单"按钮转到主菜单。使用向左或向右箭头按钮在菜单内移动。所选功能将被高亮显示。要选择某项功能，请通过按下"测量"按钮确认选择。主菜单的第一行是可单独配置的收藏夹栏。可将最常用的功能置于收藏夹栏中（请参见"更改收藏夹栏"）。您将在分隔条下面的区域内找到不同的应用程序组。确认一个应用程序组合使改组打开，从而显示其中包含的所有功能。

     2.3 设置

当仪器打开时，按下"菜单"按钮。

      使用向左或向右箭头按钮转到"设置"。

      通过按下"测量"按钮进行确认。

2.3.1 测量单位



可以选择 m、cm 或mm 作为测量单位。

当前所选的测量单位显示在一个黑色方框中。

2.3.2 测量参考

仪器可从5个不同参考 (接触) 点进行测量。

      可再测量基准菜单中实现在前边缘、后边缘与底部(电池盒)螺纹衬套之间的切换。当将折叠钉折出180°时，参考点将被自动设置到折叠钉的末端(如下图示：）。

前部边缘

仪器底部 (电池盒) 上的螺纹

后部边缘

折叠钉

测量加长件装入仪器底部





2.3.3 角度单位

用于显示倾角的角度单位可以设置为 °、%或 mm/m。

当前所选的角度单位显示在一个黑色方块中。



2.3.4 专家模式打开/关闭



当专家模式启用时，定时器、最小/最大值和测量基准可以组合起来与所有功能一起使用。此外，还会显示以下功能的补充信息：面积、体积、毕达哥拉斯、梯形面积、间接水平距离和间接垂直距离。如果在"设置"菜单中设置了比列，则可在专家模式下显示该比列。可用选项显示在显示屏的顶部边缘。

2.3.5 更改收藏夹栏





可在这些设置中对收藏夹栏进行更改。可通过收藏夹栏快速访问最常用的功能。

    使用向右或向左箭头按钮选择希望更改的功能。

    通过按下"测量"按钮进行确认。

    使用向右或向左箭头按钮选择所需的功能。

    通过按下"测量"按钮进行确认。

2.3.6 启用"比列"功能



可通过该功能设置所需的比列。

   使用向左或向右箭头按钮设置所需的比例。

   通过按下 "测量"按钮确认适用的数值。

   选择 "对勾"符号以确认数值。

   注意：为了能够使用"比例"功能，必须启用专家模式。

2.3.7 打开/关闭信号音



可在信号音设置中打开或关闭信号音。

    使用向右或向左箭头按钮选择所需的设置。

    通过按下"测量"按钮进行确认。

2.3.8 永久激光模式





当处于永久激光模式时，每次按下"测量"按钮时， 都会进行一次测量。测量完成后，激光并不停用。在该模式下可通过仅按下几次按钮非常迅速地依次进行多次测量。相应的符号显示在主屏幕的状态栏中。

2.3.9 在显示屏中显示倾角，打开/关闭

可在该菜单中选择是否在主屏幕中显示倾角 (启用/停用)。

2.3.10 .校准倾斜传感器

为了在进行倾角测量时尽可能实现最大精度，必须定期校准倾斜传感器。如果仪器之前受过碰撞或出现过温度波动，则必须对倾斜传感器重新进行校准。校准分3步执行。

    要开始进行校准，请选择倾斜传感器校准符号。

    将仪器放到水平面上，然后按下"测量"按钮。

    将仪器水平旋转180°，然后再次按下"测量"按钮。

   注：此时，倾斜传感器已校准。

2.3.11 仪器的相关信息

在此，您将找到仪器的相关信息，例如软件版本、硬件版本和序列号。

2.3.12 复位至默认设置

该功能可用于将仪器复位至默认设置。

2.4 辅助测量

2.4.1 使用折叠钉进行测量

当在房间内进行对角测量或从不易接近的拐角处进行测量时，可使用折叠钉。

        将折叠钉折出90°。随后可将折叠钉用作接触点。

        将折叠钉折出180°。测量基准点随后会自动设置。仪器会检测加长的测量基准。

2.4.2 使用光学瞄准器进行测量

当测量距离大于 10 米时，可使用光学瞄准器。当在户外测量以及在激光点难以看清或不再可见的场合时，内置光学瞄准器特别有用。借助于光学瞄准器，仪器可准确地对准目标，即使目标相距较远。当打开仪器时，可以在光学瞄准器中看见激光点。如果在光学瞄准器中看不见激光点，则表明测量已完成或在相应的时间间隔过后激光束已自己关闭。

3、操作

3.1 距离测量

  一般来说，始终通过显示的图形符号位所有功能中的单个步骤提供辅助。如果在连续测量过程中出现测量错误，并且通过再次按下"测量"按钮取消了连续测量模式，则将显示最后一个有效的测量值。启动某项功能后，激光束已经打开。当一项功能内的所有测量值均源自相同的接触点和旋转轴时，将获得最精确的结果。

3.1.1 测量模式

可以使用两种不同的测量模式测量距离，即单次测量和连续测量。连续测量用于测定给定的距离或长度，也可用于南依接近的位置 (例如在拐角、边缘或壁龛等处)。

3.1.1.1 单次测量

如果仪器关闭，则可通过按下 "打开/关闭"按钮或 "测量"按钮打开仪器。如果通过按下 "测量"按钮打开仪器，则激光也会启用。

        通过按下 "测量"按钮打开激光。

        将仪器对准目标并按下"测量"按钮。测得的距离将在 1  秒内显示在结果行。



3.1.1.2 连续测量（跟踪）

在连续测量过程中，距离以大约每秒 6-10个测量值的速率在结果行中更新。测量速率取决于目标表面的反射率。如果信号音启用，则连续测量会通过每秒发出约2-3次信号音进行提示。

        按住 "测量"按钮约2秒以启动连续测量模式。

        通过再次按下 "测量"按钮可停止测量。

        最后一个有效的测量值随后将会显示在显示屏的结果行中。

3.1.2 测量范围

3.1.2.1 测量范围增加

当在黑暗环境 (黎明或傍晚) 测量以及当目标和/或工具处于明亮光线阴影下时，工具的测量范围通常会增加。

3.1.2.2测量范围减小

测量范围在明亮条件下可能会减小，例如当在明亮阳光下或在极强的照明灯下工作时。当穿过玻璃进行测量或当有物体位于激光束路径内时，工具的测量范围可能会减小。当对绿色、蓝色或黑色哑光表面或对潮湿或发光表面进行测量时，工具的测量范围可能会减小。

3.2  距离相加/相减

       单个距离可以方便地进行相加或相减。例如，相加可用于确定窗和门的总长度，或将几部分距离相加到一起以确定总距离。例如，相减可用于确定管或管道的底部与天花板之间的距离。这可以通过将地板与天花板之间的距离减去地板与管道下侧之间的距离得到。如果减去管道直径，则结果为管道上侧与天花板之间的距离。

        按下 "测量"按钮 (激光束将打开)。

        将测距仪对准目标。

        按下"测量"按钮。将测量和显示第一个距离 (然后激光关闭)。

        使用向右或向左箭头按钮选择所需的算术函数。

按下 "测量"按钮。激光束打开。

        将测距仪对准目标。

        按下"测量"按钮。随后测量第二个距离并显示在中间结果行。相加或相减的结果显示在结果行。您可以加上或减去所需的任何距离数值。只要在显示屏的测量功能区看到"+"或"-"选项，便可使用相同的功能加上或减去另一个测量值。

        例如，当正在使用面积测量功能时，可以使用向右或向左箭头按钮对其他几个面积进行相加或相减。

3.3 测量面积和体积

要测量面积和体积，请选择"面积"和 "体积" 应用程序组。为您的测量任务选择合适的功能。

3.3.1 测量矩形面积

     面积测量操作的每一步都会以图形显示在显示屏上。要测量矩形面积，需要测量两个距离。例如，为了确定房间的地板面积，可如下进行：

        从"面积"和"体积"应用程序组中选择"矩形面积"功能。

        将测距仪对准目标。

        按下"测量"按钮。 此时会测量房间宽度并显示在中间结果行。图形显示屏将会自动提示您测量房间的长度。

        将仪器对准下一目标以获得房间长度。

        按下"测量"按钮。随后测量出第二个距离并立即计算出面积，且结果显示在结果行中。

3.3.2 测量三角形面积

面积测量操作的每一步都会以图形显示在显示屏上。要测量三角形面积，需要测量 3 个距离。例如，为了确定房间的地板面积，可如下进行 ：

        从"面积"和"体积"应用程序组中选择 "三角形面积"功能。

        将测距仪对准目标。

按下"测量"按钮。此时会测量第一个距离并显示在中间结果行。图形显示随后会自动提示您测量第二个距离。

        将测距仪对准目标。

        按下"测量"按钮。此时会测量第二个距离并显示在中间结果行。图形显示随后会自动提示您测量第三个距离。

     将测距仪对准目标。



    按下"测量"按钮。此时会测量第三个距离，随后会立即计算面积并将结果显示在结果行。

3.3.3 测量体积

 体积测量操作的每一步都会以图形显示在显示屏上。例如，为了确定房间容积，可如下进行：

        从"面积" 和"体积"应用程序组中选择 "立方体体积"功能。

        将测距仪对准目标。

        按下"测量"按钮。此时会测量第一个距离并显示在中间结果行。 图形显示随后会自动提示您测量第二个距离。

        将测距仪对准目标。

        按下"测量"按钮。此时会测量第二个距离并显示在中间结果行。图形显示随后会自动提示您测量第三个距离。

        将测距仪对准目标。

        按下"测量"按钮。 此时会测量第三个距离，随后会立即计算体积并将结果显示在结果行。

3.3.4 测量圆柱体体积

体积测量操作的每一步都会以图形显示在显示屏上。要测量圆柱体体积，需要测量两个距离。例如，为了确定料仓容积，请如下所述进行操作：

        从"面积"和 "体积"应用程序组中选择 "圆柱体体积"功能。

        将测距仪对准相应的目标，以测量圆柱体的高度。

        按下"测量"按钮。此时会测量第一个距离并显示在中间结果行。图形显示随后会自动提示您测量第二个距离。

将测距仪对准下一个目标，以测量圆柱体的直径。

       按下"测量"按钮。此时会测量第二个距离，随后会立即计算体积并将结果显示在结果行。

3.4 "梯形"功能

当使用间接测量方法时，通常必须考虑到所得结果的精度等级会比仪器本身的精度等级下降许多。为了获得最好的结果，必须注意当前场合的几何形状 (即正确的角度和三角形关系)。当将仪器小心地对准物体的拐角时、当所有点都在同一平面内时且当在离物体不远的位置进行测量时，可获得最佳结果。

       当进行间接测量时，确保所有测量都在水平面或垂直面上进行。例如，"梯形"功能可用于确定屋顶的长度。"梯形"功能借助于测得的 3 个距离计算目标距离。"倾斜的梯形"功能借助于测得的 2 个距离和1个倾角计算目标距离。

3.4.1 "梯形"功能（3个距离）

"梯形"功能的每一步都会以图形显示在显示屏上。要使用"梯形"功能，需要3个距离。例如，为了确定屋顶的长度，请如下所述进行操作：

        从特殊功能组中选择"梯形"功能。

        将测距仪对准目标。

        按下"测量"按钮。此时会测量第一个距离并显示在中间结果行。图形显示随后会自动提示您测量第二个距离。

        将测距仪对准目标。

        按下"测量"按钮。此时会测量第二个距离并显示在中间结果行。

        将测距仪对准目标。

        按下"测量"按钮。此时会测量第三个距离，随后会立即计算目标长度并将结果显示在结果行。

3.4.2 倾斜的梯形(2个距离，1个角度)

  为了获得精确的结果，先校准倾斜传感器，然后再使用该功能。

        当测量倾角时，不要将工具倾斜到旁边。为了避免在倾斜时出现测量误差，显示屏中会显示相应的警告，且无法进行测量。

        使用"倾斜的梯形"功能时的每一步都会以图形显示在显示屏上。要使用"倾斜的梯形"功能，需要2个距离和1个角度。

        例如，为了确定屋顶的长度，请如下所述进行操作：

        从特殊功能组中选择"倾斜的梯形"功能。

        将测距仪对准目标。

        按下"测量"按钮。此时会测量第一个距离并显示在中间结果行。图形显示随后会自动提示您测量第二个距离。

        将测距仪对准目标。

        按下"测量"按钮。此时会测量第二个距离并显示在中间结果行。同时会测量倾角。然后会立即计算目标距离并显示在结果行。

3.5 "毕达哥拉斯"功能

当使用间接测量方法时，通常必须考虑到所得结果的精度等级会比工具本身的精度等级下降许多。为了获得最好的结果，必须注意当前场合的几何形状 (即正确的角度和三角形关系)。当将工具小心地对准物体的拐角时、当所有点都在同一平面内时且当在离物体不远的位置进行测量时，可获得最佳结果。

        系统会根据几何关系检查是否可计算出结果。由几何条件不足导致的无效结果将通过结果行中的一个警告三角形进行指示。在这种情况下，必须重新测量一个或多个距离。

        注：当进行间接测量时，确保所有测量都在水平面或垂直面上进行。

        通过进行几次测量可间接测量出一个距离，然后可使用毕达哥拉斯法则计算结果。"单毕达哥拉斯" 法利用一个三角形和测得的两个距离。"双毕达哥拉斯"法利用两个邻接的三角形。"组合毕达哥拉斯" 法利用两个三角形之间的差别。

3.5.1  "单毕达哥拉斯"功能

      遵照显示屏上的符号。三角形的闪烁边指示将要进行的测量。测得所需的距离后，随后会对结果进行计算并显示在结果行。

        从"毕达哥拉斯" 功能组中选择"单毕达哥拉斯" 功能。

        将测距仪对准目标。

        按下"测量" 按钮。此时会测量第一个距离并显示在中间结果行。图形显示随后会自动提示您测量第二个距离。

        将测距仪对准目标。为了获得精确的结果，请注意确保垂直于目标距离测量第二个距离。

        按下 "测量"按钮。此时会测量第二个距离并显示在中间结果行。此时会立即计算目标距离并显示在结果行。

3.5.2  "双毕达哥拉斯"功能

遵照显示屏上的符号。三角形的闪烁边指示将要进行的测量。测得所需的距离后，随后会对结果进行计算并显示在结果行。

        从"毕达哥拉斯" 功能组中选择"双毕达哥拉斯" 功能。

        将测距仪对准目标。

        按下"测量" 按钮。此时会测量第一个距离并显示在中间结果行。图形显示随后会自动提示您测量第二个距离。

        将测距仪对准目标。为了获得精确的结果， 请注意确保垂直于目标距离测量第二个距离。

        按下 "测量"按钮。此时会测量第二个距离并显示在中间结果行。图形显示随后会自动提示您测量第三个距离。

        将测距仪对准目标。

        按下"测量"按钮。此时会测量第三个距离并显示在中间结果行。此时会立即计算目标距离并显示在结果行。

3.5.3 "组合毕达哥拉斯"功能

遵照显示屏上的符号。三角形的闪烁边指示将要进行的测量。测得所需的距离后，随后会对结果进行计算并显示在结果行。

        从"毕达哥拉斯" 功能组中选择"组合毕达哥拉斯" 功能。

        将测距仪对准目标。

        按下"测量" 按钮。此时会测量第一个距离并显示在中间结果行。图形显示随后会自动提示您测量第二个距离。

        将测距仪对准目标。

        按下"测量" 按钮。此时会测量第二个距离并显示在中间结果行。

        将测距仪对准目标。为了获得精确的结果，请注意确保垂直于目标距离测量第三个距离。

        按下 "测量"按钮。此时会测量第三个距离并显示在中间结果行。然后会立即计算目标距离并显示在结果行。

3.6 间接测量

当使用间接测量方法时，通常必须考虑到所得结果的精度等级会比工具本身的精度等级下降许多。为了获得最好的结果，必须注意当前场合的几何形状 (即正确的角度和三角形关系)。当将工具小心地对准物体的拐角时、当所有点都在同一平面内时且当在离物体不远的位置进行测量时，可获得最佳结果。

         为了获得精确的结果，先校准倾斜传感器，然后再使用这些功能。

         当测量倾角时，不要将工具倾斜到旁边。为了避免在倾斜时出现测量误差，显示屏中会显示相应的警告，且无法进行测量。

         当进行间接测量时，确保所有测量都在水平面或垂直面上进行。

         间接测量可用于确定无法直接测量的距离。可通过多种方式对距离进行间接测量。

3.6.1 间接水平距离 (1个角度，1个距离)

       在需要测量水平距离但目标却被障碍物挡住的情况下，该功能尤其有用。遵照指示待测量距离的图形显示进行操作。测得所需的距离和角度后，会对结果进行计算并显示在结果行。

        从"间接测量"组中选择"间接水平距离"功能。

        将测距仪对准目标。

        按下"测量"按钮。此时会对距离和倾角进行测量并显示在中间结果行。然后会立即计算目标距离并显示在结果行。

3.6.2 间接垂直距离 (2个角度，2个距离)

在需要在墙壁上测量垂直距离但无法直接接近墙壁的情况下 (例如测量建筑物正面的楼面至楼面高度时)，该功能尤其有用。遵照指示待测量距离的图形显示进行操作。测得所需的两个距离和倾角后，会对结果进行计算并显示在结果行。

        从"间接测量"组中选择"间接垂直距离"功能。

        将测距仪对准目标。

       按下"测量"按钮。此时会对第一个距离和倾角进行测量并显示在中间结果行。图形显示随后会自动提示您测量第二个距离。

        将测距仪对准目标。

        按下"测量"按钮。此时会对距离和倾角进行测量并显示在中间结果行。然后会立即计算目标距离并显示在结果行。

3.6.3 在天花板上间接测量  (2 个角度，2个距离)

  注意确保测量点和工具定位点均位于同一个垂直面上。

        该功能尤其适用于需要在天花板上测量距离的情况。遵照指示待测量距离的图形显示进行操作。测得所需的两个距离和倾角后，会对结果进行计算并显示在结果行。

        从"间接测量"组中选择"在天花板上间接测量"功能。

        将测距仪对准目标。

        按下"测量"按钮。此时会对第一个距离和倾角进行测量并显示在中间结果行。图形显示随后会自动提示您测量第二个距离 。

将测距仪对准目标。

        按下"测量"按钮。此时会对距离和倾角进行测量并显示在中间结果行。然后会立即计算目标距离并显示在结果行。

3.6.4 间接垂直距离Ⅱ(2 个角度，1个距离)

该功能适用于需要测量距离但目标点不具反射性 (例如起重机) 的情况。遵照指示待测量距离和角度的图形显示进行操作。测得所需的倾角和距离后，会对结果进行计算并显示在结果行。

        从"间接测量"组中选择"间接垂直距离"功能。

        将测距仪对准目标。

        按下"测量"按钮。此时会对第一个距离和倾角进行测量并显示在中间结果行。图形显示随后会自动提示您测量第二个倾角。

        将测距仪对准目标。借助于光学瞄准器，即使距离较远，也能将工具准确对准非反射性目标。

        按下“测量”按钮。此时会测量倾角并显示在中间结果行。然后会立即计算目标距离并显示在结果中。

3.7 特殊功能

3.7.1 户外测量模式

当使用户外测量模式时，距离大于等于10m时的精度降低±20mm。

         在户外使用激光测距仪会因阳光耀眼和距离过远而受到严重限制。

        尤其是远距离测量会变得更加困难，因为测距仪需要更多的时间才能完成测量。

        在户外测量模式下，测量精度降低至±20mm，但却会导致测量速度明显加快。因此，能够在光线明亮的条件下进行远距离测量。

当使用户外测量模式时，距离大于等于10m时的精度降低±20mm。

         在户外使用激光测距仪会因阳光耀眼和距离过远而受到严重限制。

        尤其是远距离测量会变得更加困难，因为测距仪需要更多的时间才能完成测量。

        在户外测量模式下，测量精度降低至±20mm，但却会导致测量速度明显加快。因此，能够在光线明亮的条件下进行远距离测量。

3.7.2“倾斜”功能

倾斜传感器的基准面是工具底部（电池盒）。

      当使用“倾斜”功能时，当前倾角以图形和数字形式显示。根据设置中的角度单位配置情况，当前倾角以°、%或mm/m显示。如果在使用该功能时按下“测量”按钮，则当前倾角会被保存。

3.7.3 喷漆面积

例如：“喷漆面积”功能可用于确定房间墙壁的表面积。 这可通过测定所有墙壁的总长度再乘以房间的高度得到。

        从特殊功能组中选择“喷漆面积”功能。

        将工具对准目标，以测量第一个房间的长度。

        管下“测量”按钮。此时会测量第一个距离并显示在中间结果行。

        将工具对准下一个房间长度目标，然后按下“测量” 按钮以进行测量。此时会测量第二个距离并显示在中间结果行。用粗体显示的中间结果为房间长度总和。

        重复该步骤，直到已测量所有房间长度为止。

        测得所有房间长度后，按下向右箭头按钮以切换至房间高度。

       通过按下“测量”按钮进行确认。

       将工具对准房间高度目标，然后按下“测量”按钮以进行测量。此时会测量房间高度并显示在中间结果行。然后会立即计算喷漆面积并显示在结果行。

       可将其他面积与喷漆面积相加或从喷漆面积中减去。使用向右或向左箭头按钮选择加或减。

       通过按下“测量”按钮进行确认。然后测量面积的长度和宽度。此时会立即计算面积，并与喷漆面积相加或从喷漆面积中减去。在显示屏中，您将看到原始喷漆面积的计算 结果、最后测得的长度和宽度及由此得到的面积，以及与喷漆面积相加或从喷漆面积中减去的新计算的面积。

3.7.4“测定”功能

      本工具可用于指示给定的距离，例如当测定并标记干式墙构筑框架的位置时。

       从特殊功能组中选择“测定”功能。手动输入距离。要手动输入距离，请使用向左或向右箭头按钮选择键盘符号。通过按下“测量”按钮进行确认。使用向右或向左箭头按钮选择相应的数字。通过按下“测量”按钮确认数字。要确认数值，请选择右下角的“对勾”符号。然后使用向左或向右税前按钮选择旗帜符号。您之前输入的距离随后将显示在两个旗帜之间。

       按下“测量”按钮以开始测量。显示屏中的箭头将指示必须沿哪个方向移动工具。

       当达到目标距离时，显示屏中所显示距离的上方和下方将出现多个黑色箭头。

       要测定下一个距离增量，只需沿相同的方向继续移动工具。

       已经测定的距离增量数值显示在右侧。

       按下“测量”按钮以停止测量。当达到要测定的距离时，当时使用的测量基准显示在显示屏中，从而为标记提供辅助。

       作为手动输入距离的替代选择，也可使用工具测量要测定的距离。为此，选择单次测量符号，并通过按下“测量”按钮确认选择。然后，可以测量您希望测定的距离。

3.7.5“最小值/最大值的差值”功能

“Maximum”(最大)功能主要用于确定对角线的长度，而“Minimum”(最小)功能可用于检查平行度、建立物体相互之间的平行状态或对难以接近的区域进行测量。“Maximum”(最大)功能使用连续测量模式。只要测得的距离增大，显示屏上显示的数值就会更新。

    “Minimum”(最小)功能也使用连续测量模式。只要测得的距离减小，显示屏上显示的数值就会更新。

    通过将Maximum”(最大)和“Minimum”(最小)功能相结合，可快速、方便、可靠地确定距离的差异。因此即使在难以接近的位置，也能简单、可靠地确定管道与天花板之间的距离或两个目标物之间的距离。

      从特殊功能组中选择“最小值/最大值的差值”功能。

      将测距仪对准目标。

      按下“测量”按钮。工具以连续测量模式开始测量。随后只要测得的距离增大或减小，MIN(最小)和MAX(最大)显示区域中显示的数值就会更新。在“差值”字段计算最小值与最大值的差值。

      按下“测量”按钮以停止测量。最后测得的距离显示在结果行。

3.7.6 定时器



  定时器功能的工作情况类似照相机上的自动拍照器。当先启动定时器功能，然后按下“测量”按钮时，将在延迟2秒后进行测量。要将定时器调节至延迟5或10秒，请使用向右箭头按键移动至显示秒的符号。然后可使用“测量”按钮设备定时器延迟时间。使用向右或向左箭头按钮返回至“测量”符号，以进行延迟测量。可通过按下“C”按键停止定时器。

3.7.8“偏移量”功能

“偏移量”功能可自动将预定值与所有测量值相加，或从所有测量值中减去预定值。该值可手动输入或测量。

        从特殊功能组中选择“偏移量”功能。

        要手动输入距离，请使用向左或向右箭头按钮选择键盘符号。

        通过按下“测量”按钮进行确认。

        使用向右或向左箭头按钮选择相应的数字。

        通过按下“测量”按钮确认数字。

        要确认数值，请选择右下角的“对勾”符号。

        然后使用向左或向右箭头按钮选择“偏移量”符号。随后，您选择的偏移量将显示在显示屏的上部区域。所选的偏移量随后将与您得到的每个测量值相加或从测量值中减去（具体取决于输入的值前面是一个加号还是减号）。-注意-作为手动输入偏移距离的替代选择，也可使用工具测量偏移量。为此，选择单次测量符号，并通过按下“测量”按钮确认选择。随后可测量所需的偏移距离。

3.7.9 数据存储器

在操作过程中，工具会连续保存测量值和计算结果。根据所使用功能的范围，通过这种方式总共能够保存最多30个值，包括图形符号。

       当数据存储器中已存储了30个先前显示的数据组时，如果保存新显示的数据组则会删除“最旧的”数据组。

       当显示数据存储器时，通过按住“C”按钮约2秒可完全清除数据存储器。

六、故障排除

故障	可能原因	排除方法
仪器不能打开	电池已经耗尽	更换电池
	电池极性不正确	正确插入电池并可靠关闭电池室盖
	按钮有故障。	将仪器返回至本公司进行维修
仪器没有显示距离	没有按下“Measure”   (测量）按钮	按下“Measure”(测量）按钮
	显示屏有故障	将仪器返回至本公司进行维修
频繁出现错误信息 或仪器不测量	目标表面太亮	从不太亮的表面进行测量
	明亮的阳光对着工具	从其它方向测量 - 背对阳光
显示屏中的温度符号	温度过高或过低	让仪器冷却或预热
一般硬件故障 -符号 出现在显示屏上	硬件故障	关闭仪器然后再次打开。如果故障依然 存在，则请联系本公司服务部门



七、注意事项

        1、严禁井下更换和拆装电池。

        2、当在黑暗环境 (黎明或傍晚) 测量以及当目标和/或仪器处于明亮光线阴影下时，仪器的测量范围通常会增加。

        3、不要做出使安全装置无效的行为，并且不要除去安全信息和警告提示。

        4、将激光仪器放到儿童接触不到的地方。

        5、当打开仪器时如果不遵守正确的步骤，则可能会导致发出的激光超过2级。

        6、不允许改装仪器。

        7、在每次使用之前都应检查并确认仪器工作正常。在高反射率环境下对低反射率表面进行的测量可能会不准确。

        8、穿过玻璃嵌板或其他物体的测量可能不准确。

        9、测量状况的快速变化(如有人穿越激光束)可能会导致不准确的结果。不要将仪器朝向阳光或其他强光源。应考虑周围环境的影响。不要将仪器用于存在火灾或爆炸危险的场合。

        10、不按照说明使用或未经培训的人员不正确地使用仪器或其辅助设备，可能会带来危险。

        11、为避免造成人身伤害，仅允许使用本公司原装配件和附加设备。

        12、请务必遵守操作说明中列出的有关操作、维护和保养的信息。

12、请务必遵守操作说明中列出的有关操作、维护和保养的信息。

      13、工作场地的正确组织

      （1）当将工具从极冷的条件下带到温暖的环境 (反之亦然)时，应先让它适应了新环境然后再使用。

      （2）作为一项预防措施，检查您以前所作的设置和调节。

      （3）当安装工具时，应保护您正在工作的区域，并注意避免将激光束对准他人或自己。使用工具时不要超过其规定的限值。

八、成套性

     1、仪器                       1台

     2、仪器软包                   1个

     3、使用说明书                 1份

     4、合格证                     1份

     5、电池（AAA）                2节

     6、手提带                     1个

     7、十字螺丝刀                 1把

九、运输、贮存

     1、仪器可采用包括陆运、水运和空运在内的各种方式进行运输，运输中须防止剧烈冲撞、重压及雨淋，防止与腐蚀品混装。

     2、仪器应贮存于空气流通，无腐蚀性气体，无滴水和液体侵袭，空气相对湿度不大于90%
