1.产品特点及用途

ZH30（B）型隔绝式化学氧自救器（以下简称自救器），是利用化学药品化学反应生氧原理制成的个人呼吸系统保护装置。带有氧烛，初期生氧快，口具温度底，佩戴安全、舒适。适用于煤矿井下发生瓦斯、煤尘爆炸、火灾和瓦斯突出等灾害，造成环境中缺氧或出现有毒、有害气体时，可及时佩戴，迅速撤离灾区，实现个人逃生目的。

2.型号的组成及其代表的意义



Z

H

30

（B）

设计代号

额定防护时间30分钟

化学氧

自救器







3.产品执行标准

   MT425-1995《隔绝式化学氧自救器》

二、产品结构特征与工作原理

1.自救器的外部结构图（图1）和内部特征如（图2）所示：



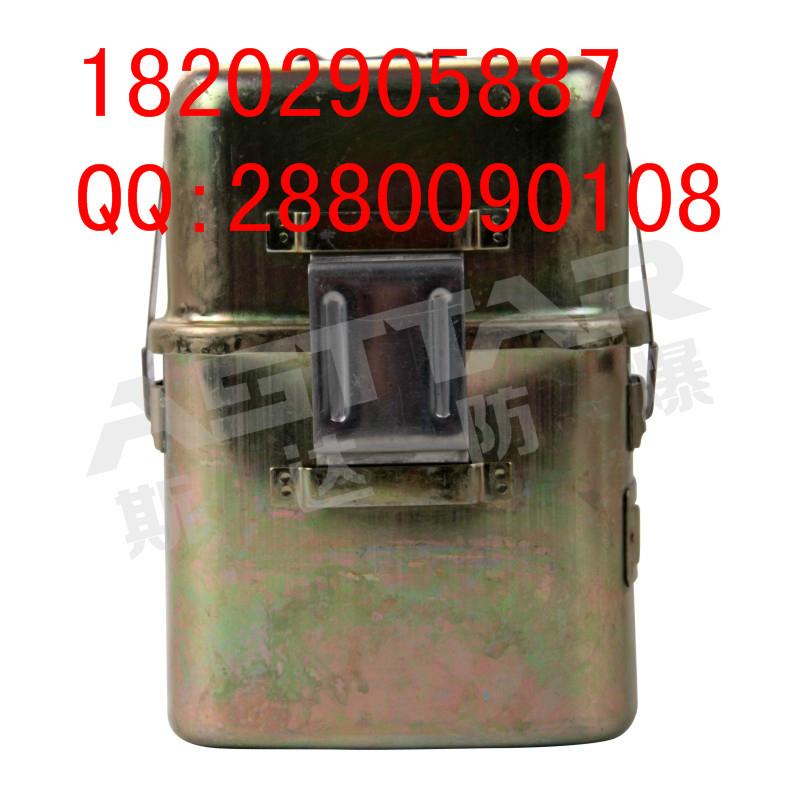

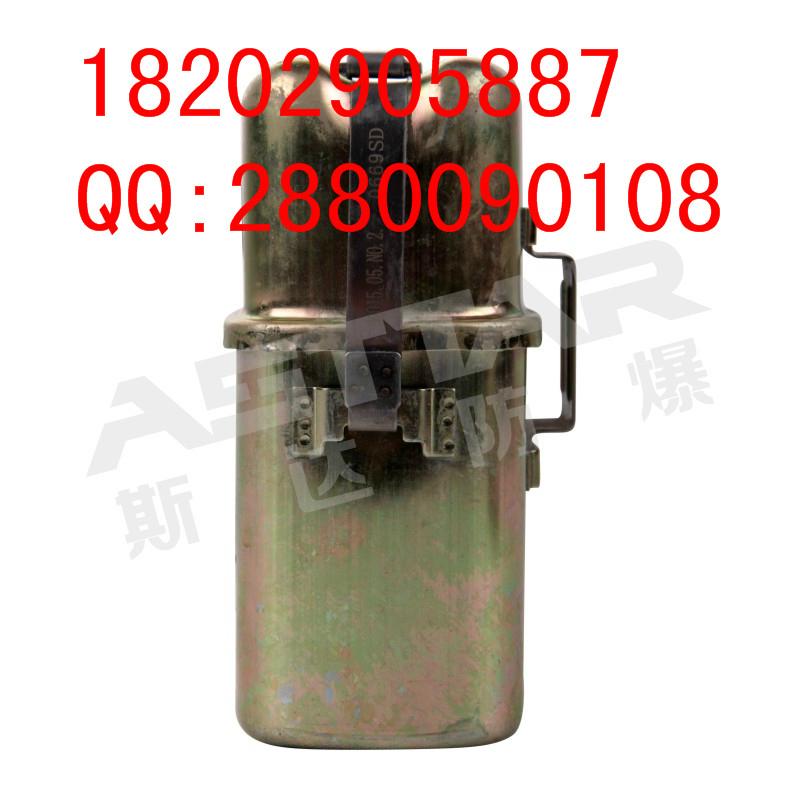

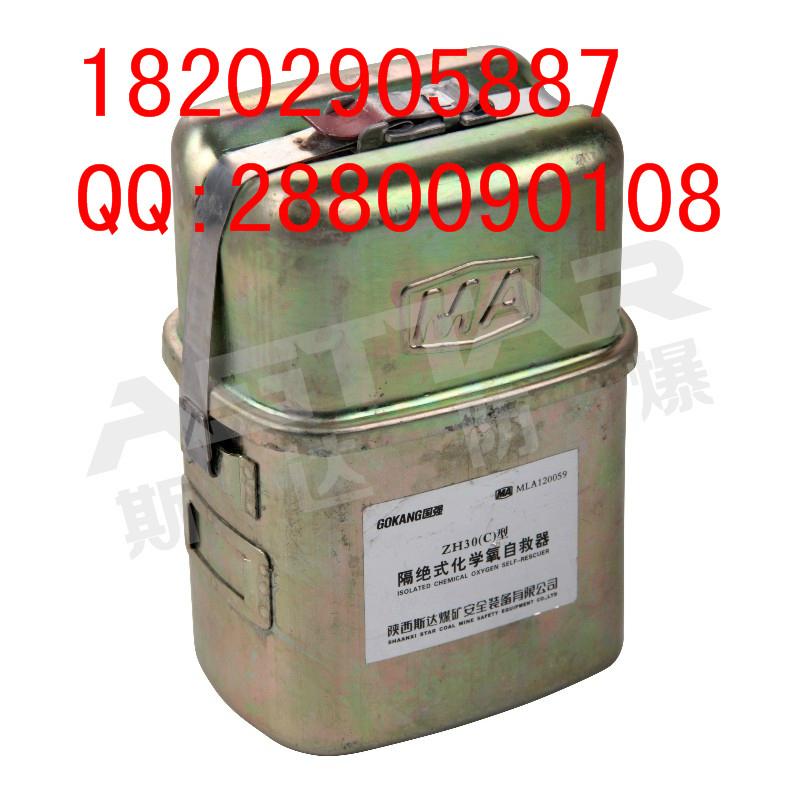

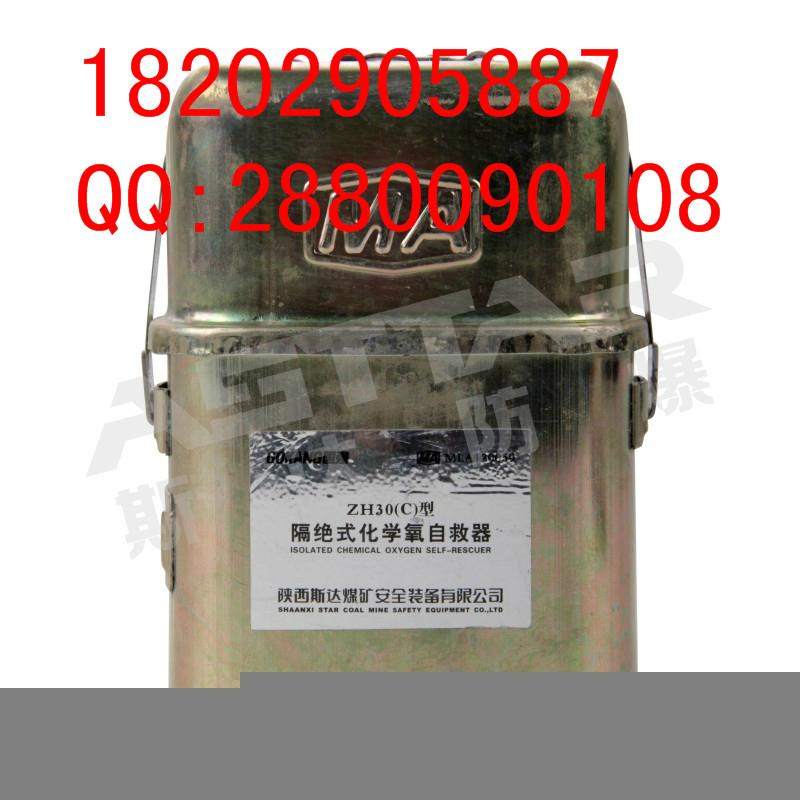

                                 图1（外形图）

1.号码牌卡2.锁口带3.封口带 4.开启扳手 5.封印条 6.上外壳7.铭牌 8.下外壳





图2(拆掉上外壳)

1.隔热垫 2.气囊 3.呼吸软管 4.口具塞 5.鼻夹组 6.呼、吸阀组 7.排气阀

8.氧烛拉环 9.氧烛 10. 药品

2.工作原理

ZH30(B)隔绝式化学氧自救器是采用循环式闭路呼吸系统，使用时呼吸系统与外界空气隔绝，不受外界环境有害气体的影响。人体呼出气进入生氧药罐，药罐产生的氧气进入气囊，贮存起来，吸气时直接吸入气囊中的氧气。正常呼气时，呼出的气体经口具，呼吸导管，呼吸阀，呼吸软管进入药罐内发生化学反应，反应式如下：

     2KO2+H2O→2KOH+1O2+热量

     2KOH+CO2→K2CO2+H2O+热量

呼气路径：呼气→口具→呼吸导管→呼气阀→呼吸软管→生氧药罐→呼气中的水汽和CO2与生氧剂反应生成O2→气囊

吸气路径：气囊中氧气混合气→吸气阀→呼吸导管→口具→人体肺部

     当生氧剂产生的氧气超过人体的耗氧量时，气囊内的压力逐渐增大，达到排气阀排气压力时，排气阀的阀门自动打开，排出多余气体。当气囊内压力小于排气压力时，排气阀自动关闭。保证呼吸正常进行。

三、主要技术参数（见表一）



 表一



项目		技术参数
防护时间		中速行走≧30min；静坐≧120min
吸气温度		≦55°C
有效期	携带	3年
	储存	5年
重量（Kg）		1.4
外形尺寸（mm）		140×90×175



四、佩戴图解

1.佩带位置 将专用腰带穿入自救器腰带挂环内，固定在背部右侧腰间。



2.开启扳手 使用时先将自救器沿腰带转到右侧腹前，左手托底，右手拉下锁口带，使锁口带挂钩脱离罐体，扔掉锁口带再用右手掰罐体开启扳手至封印条断裂开后，扔掉封口带。



3.去掉上罐 左手抓住下罐，右手将上罐用力拔下扔掉。



4.套上背带 将背带套在脖子上。



5.提起口具并立即戴好 拔出启动针，使气囊迅速鼓起，立即把掉口具塞并同时将口具塞入口中，口具置于唇齿之间，牙齿紧紧咬住牙垫，闭紧嘴唇。



6.夹好鼻夹 两手同时抓住两个鼻夹垫的圆柱形把柄，将弹簧拉开，憋住一口气，使鼻夹垫准确地夹住鼻子。



7.撤离灾区 上述操作完成后，开始撤离灾区。途中感到吸气不足时不要惊慌，应放慢脚步，做深长呼吸，待气量充足时再快步行走。



五、注意事项

1.佩戴自救器撤离灾区时要注意口具和鼻夹一定要咬紧夹好，绝不能中途取下口具和鼻夹。

2.生氧剂产生的氧气要比环境空气温度干热，但对人体无害。

3.佩戴自救器时不要压迫气囊，以防损坏漏气。

4.佩戴自救器要求操作准确迅速，使用者必须经过预先训练，并经考试合格方可配备。

5.佩戴时切忌启动氧烛开关，以利于快速生氧，若氧烛启动失效，应通过扣具向气囊内深呼一口气，强制生氧。

六、使用维护

1.自救器必须随身携带，应尽量避免碰撞。严禁将自救器当座垫使用。

2.自救器不使用时严禁随意打开。

3.在携带自救器前，应检查外观有无损坏和碰撞凹痕，若发现不正常现象，应及时送交有关部门检查。

4.自救器只能佩戴使用一次，使用过的自救器已经报废，不得再次使用。

5.自救器应定期检查气密性是否良好。气密不良的自救器严禁使用。根据《煤矿自救器使用管理办法》规定，将被测自救器放入气密检测仪（见图3）腔体内（注意腔体内剩余空间若过大，应适当填加实体充填物），扣合封压盖，使压力达到13.3Kpa，15秒时间压力下降值不超过78Pa为合格。随身携带的自救器一般1-2个月检查1次，受到剧烈撞击有漏气可能的自救器，应随时进行检查。

 图3

6.过期和已报废的化学氧自救器，由专业管理人员打开罐体，卸下气囊组件，用水冲洗内部的生氧药品，然后才能处理，切不可乱丢药罐和药品，以免引起火灾和其他意外事故。



七、成套性

  1.单台自救器配备

     1）.自救器                1台

      2）.号码牌                1个

      3）.合格证                1份

4）.说明书                1份

2.整箱（10）配备

1）.自救器                10台

      2）.号码牌                10个

      3）.合格证                1份

4）.说明书                5份

八、运输、贮存

     1. 自救器可采用包括陆运、水运、空运在内的各种方式进行运输，运输中须防止剧烈冲撞、重压、暴晒及雨淋，防止与腐蚀品混装。

      2. 自救器应贮存于空气流通，无腐蚀性气体，无滴水和液体侵袭，空气相对湿度不大于90%，温度为0～40°C的仓库中。

九、开箱及检查

     1.打开包装箱根据《装箱单》或说明书第七条“成套性”检查仪器配件是否齐全。

十、保修承诺

     本产品保修期为12个月，自发货之日起计算。在此期间非人为原因损坏，本公司负责免费维修（不可抗拒因素除外，例如：自然灾害，战争等）。
