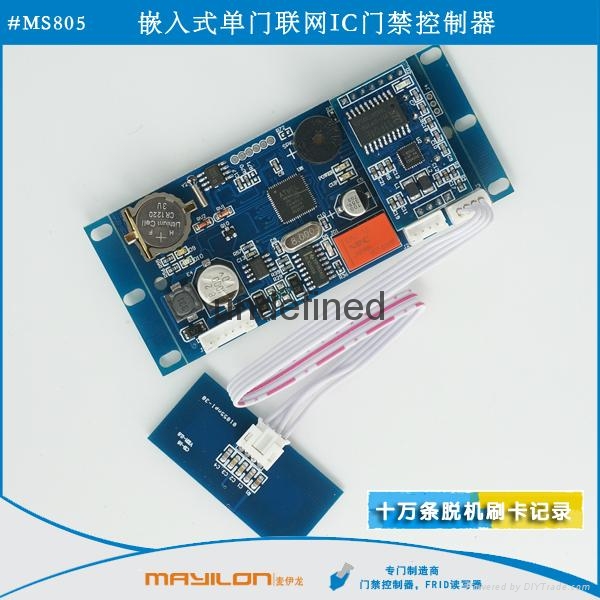

楼宇对讲嵌入式单门联网IC门禁控制器

型号：	MS805
品牌：	MAYILON
原产地：	中国
类别：	安全、防护 / 门禁考勤器材及系统
标签︰	-
单价：	-
最少订量：	-

发送查询

产品描述

楼宇对讲嵌入式单门联网IC门禁控制器

硬件电气参数：

工作电压	DC-9V~12V
工作电流	30mA~100mA
工作温度	-40致+70摄氏度
工作湿度	无冷凝
读卡距离	2cm~5cm
存储容量	20000注册卡片（十万条脱机刷卡记录）
卡片支持类型	Mifare s50 s70以及其它兼容卡片
支持联网数量	255 X N（N为串口的数量）
软件版本	中文简体中文繁体英文版本
可支持外接读卡器数量	1个
自带读卡器	1个

端口说明：
J1

引脚	丝印	相对颜色	功能说明
1	12V	红色	DC12V电源输入
2	GND	黑色	电源地
3	OPEN	黄色	开门按钮（低电平有效）
4	MC1	白色	门状态检测（门磁）
5	485A	绿色	485通讯信号A
5	485B	蓝色	485通讯信号B

引脚	丝印	相对颜色	功能说明
1	NC	红色	继电器常闭端
2	NC	黑色	继电器常闭端
3	COM	黄色	继电器公共端
4	NO	白色	继电器常开端

引脚	丝印	相对颜色	功能说明
1	T1	红色	天线1输出
2	GND	黑色	天线地
3	T2	黄色	天线2输出
4	RFIN	白色	天线信号输入

引脚	丝印	相对颜色	功能说明
1	GND	黑色	电源地
2	DATA0	绿色	数据0输入
3	DATA1	白色	数据1输入

注：门禁联网注意事项
1：485+和485-条数据线一定要互为双绞. 布线一定要布多股屏蔽双绞线,多股是为了备用,屏蔽是为了出现特殊情况时调试,双绞是因为485通讯采用差模通讯原理,双绞的抗干扰性最好.不采用双绞线,是极端错误的.

     2：485总线一定要是手牵手式的总线结构,坚决杜绝星型连接和分叉连接.

    3：设备供电的交流电及机箱一定要真实接地,而且接地良好. 有很多地方表面上有三角插座,其实根本没有接地,要小心.接地良好时,可以确保设备被雷击浪涌冲击静电累计时可以配合设备的防雷设计较好地释放能量.保护485总线设备和相关芯片不受伤害.
     4：避免和强电走在一起,以免强电对其干扰.
5：屏蔽层一定要良好接地
6：“485走线的时候一定要走三条线不能只走两条线”，分别是485A 485B GND（这点相当重要）
7：“门禁控制器刷三防油之前RF读卡模块必须先用高频蜡做封蜡处理，直接用三防油对模块进行防水处理会影响高频性能，从而影响读卡距离”。

软件说明：

扩展功能
一【高级】
1 启用控制器定时任务功能
 2 启用反潜回
 3 启用多门互锁
 4 启用多卡开门
 5 启用首卡开门
 6 启用内外刷卡校验
二   常规
1. 启用时段
 2 启用远程开门
 3 设置门为常闭/常开/在线
 4 使用密码功能
 5 启用卡+密码功能
 6 启用超级通行密码
 7 启用输入“﹡卡号﹡密码﹟”开门
 8 启用报警、消防、防盗联动
 三【事件】
1 记录按钮操作功能
 2 记录报警故障事件功能
 3 启用日志查询功能
 4 启用记录门打开-关闭
 四【界面】
1 多级管理员权限功能
 2 修改权限表
 3 分部门管理
 4 分地点管理
 5 显示巡检界面
 6 不显示门禁界面
 7 不显示考勤界面
 8 显示倒班界面
 9 启用电子地图
 10 启用视频监控
