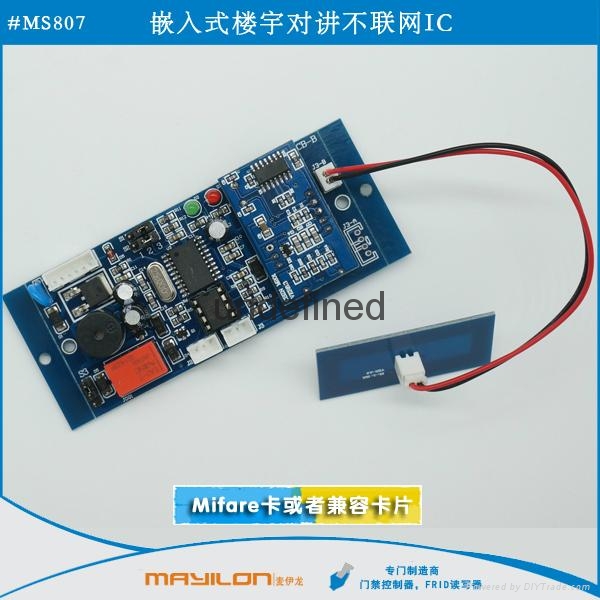

楼宇对讲嵌入式不联网IC门禁控制器

型号：	MS807
品牌：	MAYILON
原产地：	中国
类别：	安全、防护 / 门禁考勤器材及系统
标签︰	-
单价：	-
最少订量：	-

发送查询

产品描述

楼宇对讲嵌入式不联网IC门禁控制器

1：电气参数：

工作电压

工作电压	DC 9-12V
工作电流	60mA~80mA
读卡距离	5~15厘米
工作温度	-40℃~60℃
用户容量	2000PCS
支持卡片类型	Mifare卡或者兼容卡片

2：接线端说明
J1

引脚	相对颜色	丝印	功能
1	红色	+12V	12V电源输入
2	黑色	GND	电源地
3	黄色	NO	继电器常开端
4	白色	COM	继电器公共端
5	绿色	NC	继电器常闭端
6	蓝色	POEN	开门按钮（低电平有效）

引脚	相对颜色	丝印	功能
1	绿色	5V	5V电源
2	白色	GND	电源地
3	黑色	DATA	红外数据

J3-B

引脚	相对颜色	丝印	功能
1	红色	TX1	天线输入
2	黑色	TX2	天线输出

3：短路端子说明

端子位	跳帽位置丝印	状态
S1	1---------2	开门时间为5S
S1	2---------3	开门时间为1S
S2	1---------2	设置管理卡模式
S2	2---------3	正常工作模式
S3	1---------2	继电器输出高电平12V
S3	2---------3	继电器输出低电平GND

4系统示意图

J1主接线座

蜂鸣器

S1 S2设置端子

天线接口J3-A J3-B

指示LED

S3继电器输出选择

J2红外接端口

5：操作说明
增加管理卡：
断电将S2短路到0端，重新上电，红LED，绿LED交替闪烁，连续刷卡两张，绿灯闪烁 增加成功，刷的第一张卡为增加管理卡，第二张为删除管理卡。
增加用户卡：
在工作状态下刷增加管理卡，绿LED闪烁，刷要增加的卡，然后刷增加管理卡结束操作
删除用户卡：
在工作状态下刷删除管理卡，红LED闪烁，刷要删除的卡片，然后刷删除管理卡结束操作
删除所有卡：
     在工作状态下刷删除管理卡，红LED闪烁，再刷增加管理卡，等待5S后绿LED恢复，即删除成功。
红外操作：
进入系统：按1234 CALL
  连续增加卡：按1 CALL，绿灯闪烁，然后连续刷要增加的卡。
  连续删除卡：按3 CALL，绿灯闪烁，然后连续刷要删除的卡。
6．红外操作说明：
   卡号增加：按0，绿灯亮，按XXXXXXXX CALL。XXXXXXXX为卡上丝印的前十位卡号。
   卡号删除：按2XXXXXXXXXX CALL，XXXXXXXXXX为卡上丝印的前十位卡号。
   删除所有卡：按4 CALL，等待数秒后B 一声，即删除完毕。
   门常开启：  按5CALL，此操作后自动退出系统。
   门常关闭：  按6CALL，此操作后自动退出系统。
   门开一次：按7CALL，此操作后自动退出系统。
   修改密码：按8XXXXCALL。
   退出系统：按EXID或者说10秒无任何操作将自动退出。
