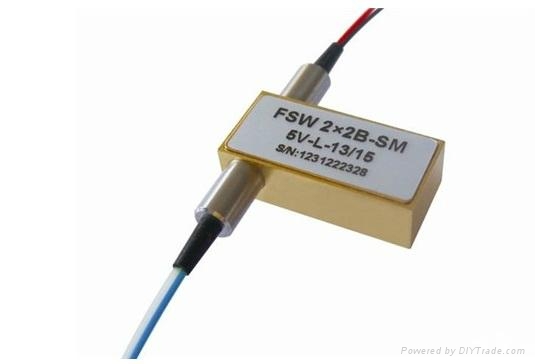

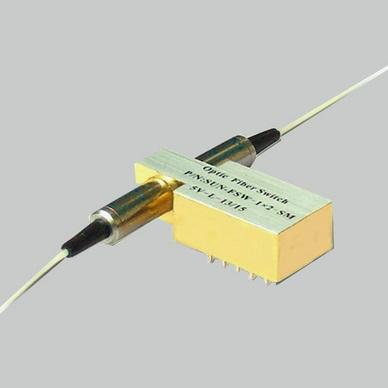

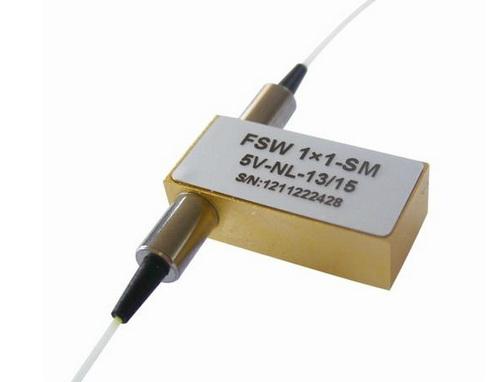

灿辉CH-OSW-2X2B单模光开关

灿辉CH-OSW-2X2B单模光开关
型号:CH-OSW-2X2B
品牌:灿辉
原产地:中国
类别:电子、电力 / 开关 / 其它开关
标签︰1x2光开关 , 1x1光开关 , 2x2B光开关
单价: ¥300 / 路
最少订量:1 路

产品描述

应用范围:城域网、实验室研发、系统监测、动态配置分插复用。

产品特点:低插入损耗、波长范围宽、低信道串扰、高稳定性、高可靠性、独有技术、光路无胶、可选择锁定及非锁定控制类型。





性能指标:

参数(Parameters)

单位(Unit)

型号(CH-OSW-2×2B)

波长范围(Wavelength Range)

nm

850±40 / 1300±40

1260 ~ 1650

测试波长(Test Wavelength)

nm

850 / 1300

1310 / 1550

In插入损耗(Insertion Loss)

dB

Typ: 0.8   Max: 1.2

Typ: 0.6   Max: 0.8

回波损耗(Return Loss)

dB

MM ≥ 30  SM ≥ 50

信道干扰(Crosstalk)

dB

MM ≥ 35  SM ≥ 55

偏振相关损耗(PDL)

dB

≤0.05

波长相关损耗(WDL)

dB

≤0.25

温度相关损耗(TDL)

dB

≤0.30

重复性(Repeatability)

dB

≤±0.02

工作电压(Operating Voltage)

V

3.0  or  5.0

使用寿命(Lifetime)

≥ 107

开关时间(Switching Time)

ms

≤8

传输光功率(Optical Power)

mW

≤500

工作温度(Operating Temperature)

-20 ~ +70

存储温度(Operating Temperature)

-40 ~ +85

相对湿度(Relative Humidity)

%

5 ~ 95

重量(Weight)

g

14

外形尺寸(Dimension)

mm

(L)27.0×(W)12.6×(H)8.5±0.2





管脚类型:



产品类型

管脚定义

            电驱动

          状态位

1x2

通道

1

5

6

10

2-3

3-4

7-8

8-9

锁定

P1-P3

P2-P4

V+

GND

--

--

open

close

close

open

P1-P4

P2-P3

--

--

GND

V+

close

open

open

close

非锁定

P1-P3

P2-P4

--

GND

V+

--

close

open

open

close

P1-P4

P2-P3

--

--

--

--

open

close

close

open



电气参数:

规格

电压

电流

电阻

5V锁定(Latching)

4.5~5.5

36~44mA

125Ω

5V非锁定(Non-latching)

4.5~5.5

26~32mA

178Ω

3V锁定(Latching)

3~3.5

54~56mA

45Ω

3V非锁定(Non-latching)

3~3.5

39~47mA

65Ω



灿辉CH-OSW-2X2B单模光开关 1灿辉CH-OSW-2X2B单模光开关 2灿辉CH-OSW-2X2B单模光开关 3灿辉CH-OSW-2X2B单模光开关 4灿辉CH-OSW-2X2B单模光开关 5
