南宁供应CH-FSW-1xN机架式光开关

产品描述

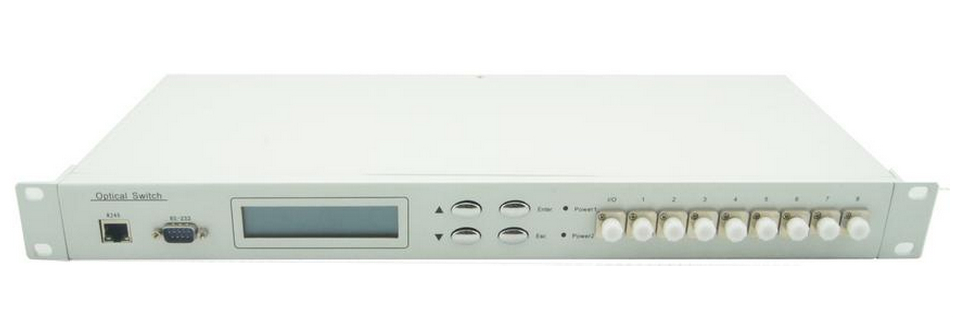

1U机架式光开关CH-FSW-1XN

. 产品特点

（1）、具有插入损耗小，切换速度快等特点。

（2）、电源设计可拔插方式、方便更换维护。

（3）、采用 LCD 显示屏，非常直观的显示光路状态，方便用户的操作。

（4）、可通过面板按键和串口指令两种方式进行光路切换设置。并可通过串口指令锁定按键操作。

1U机架式光开关CH-FSW-1XN

性能指标：

参数（Parameters）	单位（Unit）	型号（CH-FSW-1×N）
插入损耗（Insertion Loss）	dB	N≤16	N≤64			N≤128
		Typ: 0.6 Max: 1.2				Typ: 1.0 Max: 1.6
波长范围（Wavelength Range）	nm	532~1064			1260 ~ 1650
In测试波长（Test Wavelength）	nm	532/650/780/850			1310/1490/1550/1625
回波损耗（Return Loss）	dB	MM ≥ 35 SM ≥ 50
信道干扰（Crosstalk）	dB	MM ≥ 70 SM ≥ 70
偏振相关损耗（PDL）	dB	≤0.05
波长相关损耗（WDL）	dB	≤0.25
温度相关损耗（TDL）	dB	≤0.30
重复性（Repeatability）	dB	≤±0.02
工作电压（Operating Voltage）	V	AC：85~265V 或 DC:36~72V
使用寿命（Lifetime）	次	≥ 107
开关时间（Switching Time）	ms	≤9（相邻通道）
传输光功率（Optical Power）	mW	≤500
工作温度（Operating Temperature）	℃	-20 ~ +70
存储温度（Operating Temperature）	℃	-40 ~ +85
相对湿度（Relative Humidity）	%	5 ~ 95
程控接口（Programmable interface）		RS45、RS232
外形尺寸（Dimension）	mm	19寸标准1U （483x230x44.5）		19寸标准2U （483x230x89）
		19寸标准3U （483x230x133.5）		19寸标准4U （483x230x178）

1U机架式光开关CH-FSW-1XN

订购信息: CH-FSW-1×N-A-B-C-D-E

通道数

光纤类型

测试波长

连接适配器

工作电源

N:1~128

X:其他

SM:SM,9/125

M5:MM,50/125

M6:MM,62.5/125

X:其他

850:850nm

1310:1310nm

1550:1550nm

1310/1550:1310/1550nm

X:其他

OO:None

FP:FC/PC

FA:FC/APC

SP:SC/PC

SA:SC/APC

STP:ST/PC

LP:LC/PC

LA:LC/APC

X:其他

A:单电源220V

D:单电源48V

DD:双电源220V

AA:双电源48V

AD:双电源220V、48V
