拍照式三维扫描仪

拍照式三维扫描仪
型号:XTOM
品牌:西博
原产地:中国
类别:电子、电力 / 仪器、仪表 / 光学透镜和仪器
标签︰三维扫描仪 , 拍照式三维扫描仪 , 白光三维扫描仪
单价: ¥200000 / 件
最少订量:1 件

产品描述

XTOM三维面扫描系统基于双目立体视觉原理,采用国际最先进的外差式多频相移三维光学测量技术,单幅测量幅面大小(从30毫米到1米)、测量精度、测量速度等性能都达到国际最先进水平,与传统的格雷码加相移方法相比,测量精度更高,单次测量幅面更大、抗干扰能力强、受被测工件表面明暗影响小,而且能够测量表面剧烈变化的工件,可以扫描测量几毫米到几十米的工件和物体。广泛适用于各种需求三维数据的行业,如汽车工业、飞机工业、摩托车外壳及内饰、家电、雕塑等。

系统主要由测量头、控制箱、标定板、标志点、计算机及检测分析软件等组成。

技术指标

指标名称

技术指标

核心技术

双目立体视觉、多频外差相移

扫描方式

非接触式三维白光面扫描方式

测量幅面

支持30毫米到1米的测量幅面,根据需求可实现多种测量幅面:32mm×24mm、64mm×48mm、128mm×96mm、200mm×150mm、400mm×300mm、800mm×600mm等。

测量相机

支持一百万到四百万像素相机,支持千兆网、USB2.0、USB3.0等多种接口的相机

相机标定

支持多测头同时标定,支持外部图像标定

单幅扫描精度

0.008-0.05mm

测量点云间距

0.05-0.5mm

单次扫描时间

2-4s

测量结果格式

点云(ASC,PLY,WRL),三角形网格(STL),纹理贴图(OBJ)

拼接方式

支持基于标志点和基于被测物特征的两种全自动拼接方式

全局拼接

支持导入摄影测量系统计算的全局点进行测量,提高测量精度

选区扫描

支持手动选择区域进行扫描,提高扫描速度和后期处理效率

纹理扫描

在扫描物体三维形状的同时还可以扫描得到并输出纹理信息

点云后处理

具备点云优化降噪、点云融合(重叠面删除)、点云补洞、三角化等自动后处理功能

分析报告功能

具备点云测距、多种坐标变换、元素拟合、各种角度及尺寸分析功能

系统兼容性

兼容32位、64位系统

应用范围

逆向设计:快速获取零部件的表面点云数据,建立三维数模,从而达到产品快速设计的目的。

产品检测:生产线产品质量控制和形位尺寸检测,特别适合复杂曲面的检测,可以检测铸件、锻件、冲压件、模具、注塑件、木制品等产品。

其它应用:文物扫描和三维显示、牙齿及畸齿矫正、医学整容修复等。

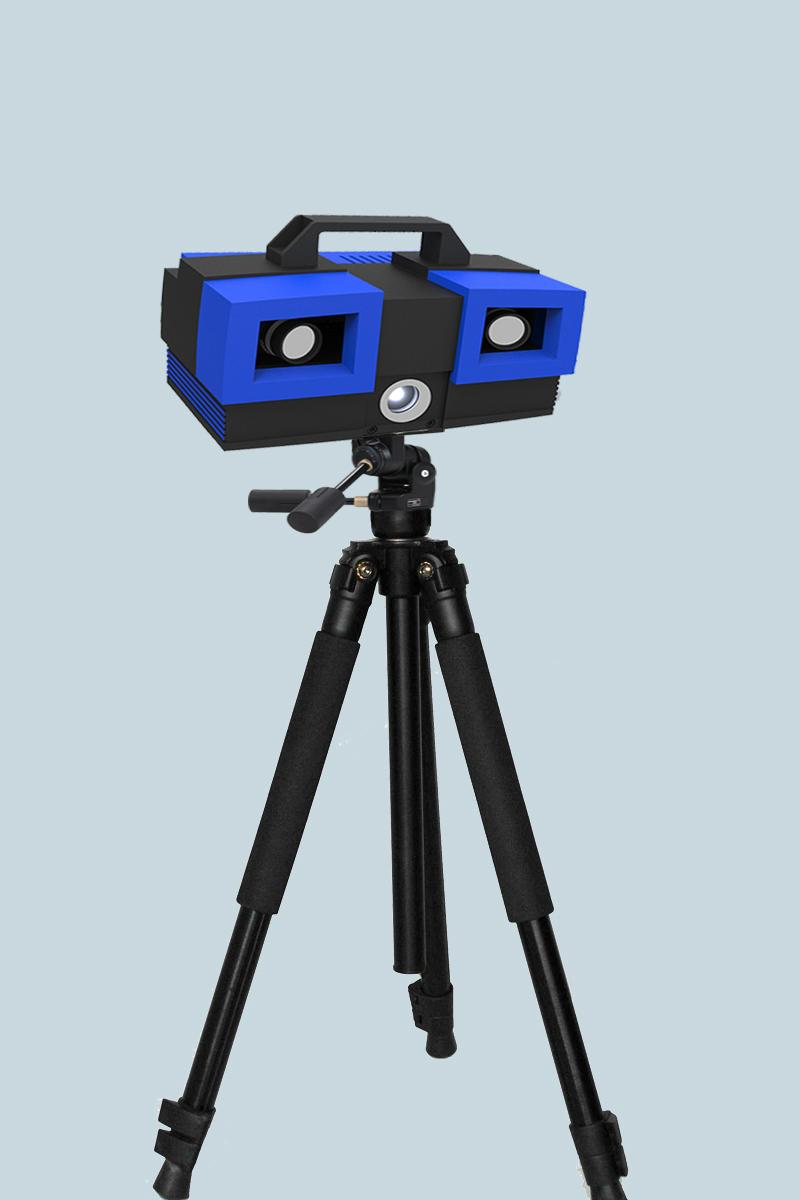

拍照式三维扫描仪 1拍照式三维扫描仪 2拍照式三维扫描仪 3拍照式三维扫描仪 4
