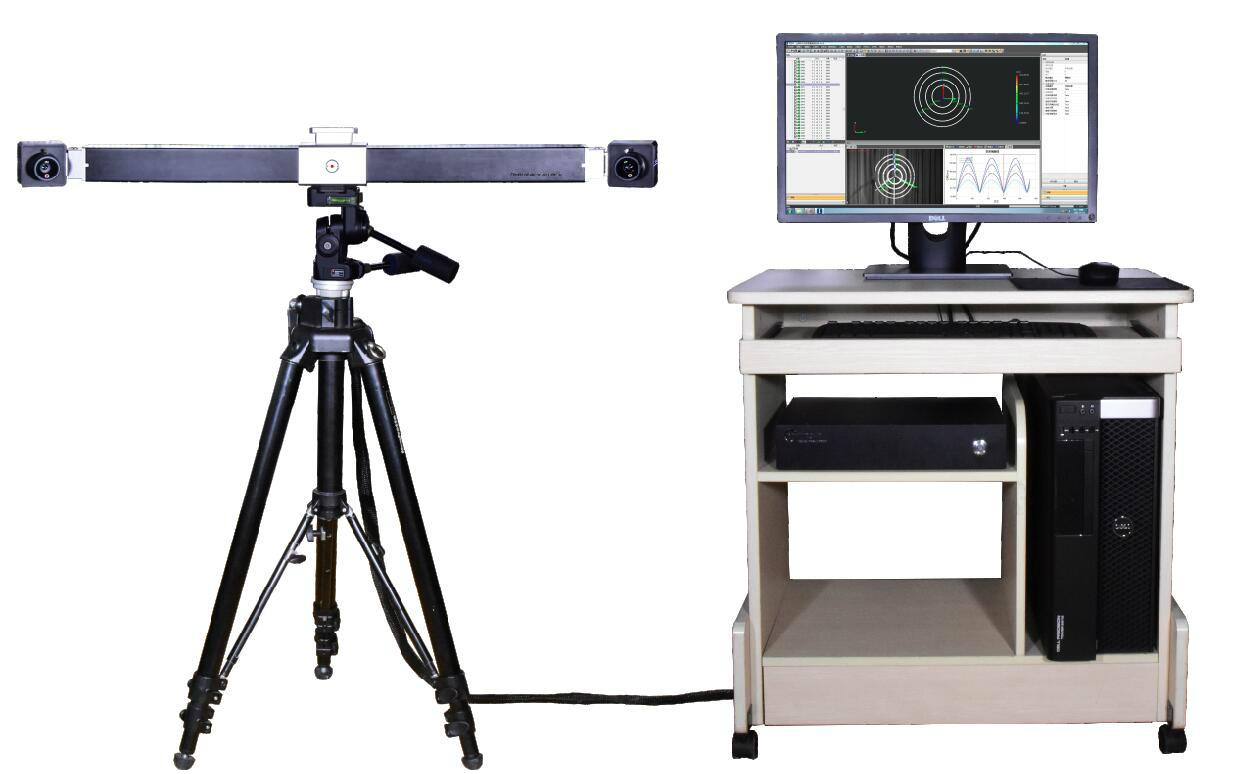

XTDA系统基于双目立体视觉技术，采用两个高速摄像机实时采集被测物体各个变形阶段的图像，利用准确识别的标志点（包括编码标志点和非编码标志点）实现立体匹配，重建出物体表面点的三维空间坐标，并计算得到物体的变形量、三维轨迹姿态、速度及加速度等数据。该方法具有精度高、速度快、易于操作、非接触以及全场数据测量的特点。

    系统可用于土木应变测量、 全场振动测量、动态应变测量、高速变形测量、断裂力学及动态土木试验中振动台试验、 墙体倒塌试验、 钢结构倒塌试验、 混凝土受压试验、 墙体破损试验、 岩石变形研究等，系统灵活的设计使应用非常广泛，从微电子或生物力学的显微研究到土木、 航天、航空、汽车、舰船及铁路工业领域的大尺寸零部件测量。

应用方向

• 实时测量物体变形、运动和振动的三维信息
• 验证理论研究和数字仿真的结果
• 载荷实验、蠕变实验和疲劳实验（复杂机构和弹性零件）
• 汽车引擎和车身振动、发电站大型涡轮的振动、冰箱和空调室外机的振动以及NC旋盘等机床的振动
• 汽车碰撞试验的动态视频测量
• 风力叶片振动测量
• 焊接变形测量
• 各种风洞实验
• 土木实验（地震模拟实验、振动台实验、墙体倒塌实验、结构强度实验等）

系统特色

• 系统技术先进：国内唯一自主研发的三维动态变形测量系统，技术指标达到国外先进水平
• 自动化程度高：非接触测量，图像处理自动化，准确测量参考点的三维坐标、位移、姿态轨迹、速度及加速度等数据，测量结果三维显示
• 系统配置灵活：支持几十毫米到几米的测量幅面；支持百万至千万像素相机，支持低速到高速相机，支持千兆网和Camera Link等多种相机接口
• 相机标定精度高：采用自主研制的工业近景三维摄影测量核心关键技术进行相机标定，支持任意数目相机的同时标定，支持外部图像标定
• 系统兼容性强：同时兼容单相机二维测量和多相机三维测量；兼容32位、64位系统
• 系统适应性强：操作简单方便，适用范围广，可在恶劣环境工作，包括震动和光线变化
