ZWS5混凝土湿喷机

ZWS5混凝土湿喷机
型号:ZWS5
品牌:中尚机械ZSME
原产地:中国
类别:工业设备 / 建筑及相关设备
标签︰隧道湿喷机 , 混凝土湿喷机 , 喷湿机
单价: -
最少订量:1 件

产品描述

        ZWS5混凝土湿喷机是在干潮喷混凝土工艺基础上发展的一种湿喷混凝土设备,由于和干喷比具有机旁粉尘少、喷射混凝土强度高等明显的优势,已被广泛的应用在喷射混凝土施工中。广泛应用于建筑、铁路、公路、水电、矿山等工程的基坑、边坡、隧道、桥梁、矿井、房屋的防护材料干湿喷防护,同时亦可干喷潮喷,适用于小颗粒混凝土或类似材料的喷射防护。软管式液体混凝剂泵集成安装,方便施工使用。

        ZWS5湿喷机的结构和工作原理如以下附图所示。经混凝土搅拌站(机)按一定水灰比和集料配比搅拌好的拌合料加入振动料斗中,经过筛网进入转子的直通料腔,随转子旋转到出料口处,在这里被上风路通入的压缩空气吹入旋流器,再由旋流器引入另一股压缩空气,呈多头风螺旋状态把物料吹散、加速,并使其旋转、浮游,进入输料管,到达喷头和雾化的速凝剂混合后喷射出去。

ZWS5混凝土湿喷机结构图

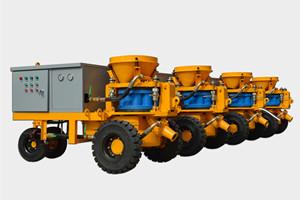

柴动湿喷机

气动湿喷机

混凝土湿喷机应用

混凝土湿喷机应用

ZWS5混凝土湿喷机技术参数

设备型号

ZWS5E

ZWS5D

ZWS5A

生产能力

5 m³/h

5 m³/h

5 m³/h

输送距离

35 m

35 m

35 m

适用最大颗粒

16-20 mm

16-20 mm

16-20 mm

适用塌落度

8~15 cm

8~15 cm

8~15 cm

输送管径

Φ51-65 mm

Φ51-65 mm

Φ51-65 mm

工作压力

2~6 bar

2~6 bar

2~6 bar

耗风量

10-12 m³/min

10-12 m³/min

22 m³/min

速凝剂泵型号

ZHP15

------

------

速凝剂泵压力

6 bar

6 bar

6 bar

速凝剂泵排量

17.5~120 L/h

17.5~120 L/h

0~120 L/h

功率

7.5 kW

17.5 kW

8 kW

外形尺寸

205×95×118 cm

255×105×125 cm

195×105×136 cm

设备重量

1200 kg

1300 kg

1200 kg

  1.  驱动方式可以定做成(电机、柴油机,气动)

  2.  电机驱动型可以选做普通电机,变频电机,防爆电机

  3.  地盘可以选择常规的轮胎、轨轮、滑撬

  4.  特殊生产能力以及其它要求可以协商制作

**

ZWS5混凝土湿喷机 1
