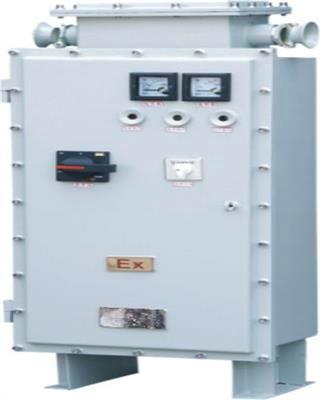

BQJ系列防爆自藕降压电磁起动器



1   适用范围与用途

BQJ系列防爆自藕降压电磁起动器（以下简称起动器）适用于ⅡA、ⅡB类T4及以下组别爆炸性气体混合物（1区和2区）场所，在交流50Hz、电压380V的交流电路中作控制三相鼠笼异步电动机的不频繁起动、停止之用，并具有失压、过载、缺相等保护功能，可设置两地控制或多地控制。

1. 型号含义

1. 执行标准

本系列起动器执行并符合GB 3836.1-2010、GB 3836.2-2010

GB 3836.3-2010标准。

1. 结构概述

起动器由外壳和控制元件组成。外壳采用优质铝合金压铸或钢板折弯密封焊接而成，表面高压静电喷塑。内装自耦变压器、断路器及接触器、继电器及指示灯、按钮等电气元件，断路器外设手柄操作，按钮采用推杆操作，灵活可靠。引入口出厂配置电缆夹紧密封圈和压紧装置，电缆或钢管布线，壳内外均设有接地螺钉。

5    主要技术参数

主要技术参数见下表。

型 号	电机功率(KW)	额定电流（A）	自耦变压器容量（KVA）	电流互感器 变 比	防爆标志	使用类别	防护等级
BQJ-14	14	28	14	75/5	ExdeⅡBT4	AC-3 AC-4	IP54
BQJ-22	22	40	22
BQJ-28	28	58	28
BQJ-45	45	80	45	150/5
BQJ-55	55	110	55
BQJ-75	75	142	75	300/5
BQJ-80	80	155	80
BQJ-95	95	180	95
BQJ-115	115	230	115
BQJ-135	135	270	135	500/5
BQJ-160	160	320	160



6    外形及安装尺寸

外形及安装尺寸详见附图。

7    安装

7.1 安装前应检查起动器铭牌上所列的基本数据是否与实际使用条件相符。

7.2 起动器安装环境应不超过海拔2000m。

7.3 起动器安装环境温度为-20℃～+40℃，周围空气相对湿度不大于95%（+25℃）。

7.4 起动器应安装在无明显摇动和冲击，无滴水且无足以腐蚀金属，破坏绝缘的气体和导电灰尘的地方。

7.5 起动器应可靠接地！

7.6 起动器出厂时引入口配置密封圈及压紧装置，应可靠压紧密封圈，以确保引入装置处的密封性能。

7.7 腔内电气间隙不小于6mm，爬电距离不小于12.5mm。

8    使用

8.1 使用前必须检查各紧固件是否牢靠，接线应正确、无松动。

8.2 检查起动器可靠接地后方可投入运行。

9    维护

9.1 维护时必须切断前级电源后开盖，“严禁带电开盖”。

9.2 维护时应确保腔内电气间隙不小于6mm，爬电距离不小于12.5mm。

9.3 维护时应注意保护隔爆面，避免划伤、磕碰损坏隔爆面，检修完毕后，应在隔爆面涂上204－1防锈油。

9.4 维护时应检查内装电气元件及操作手柄等有无损坏现象，如有损坏，应及时更换，如电气元件损坏，更换时应符合元件本身安装要求，如操作手柄损坏，应与制造厂商联系定购并在技术人员的指导下进行更换。

操作手柄系制造厂按防爆要求特殊制作，严禁采用其它部件替代！

9.5 维护时应检查引入口内密封圈有无老化，若出现老化现象，应及时更换，以确保其密封性能。

10   运输

    起动器在运输过程中应有防雨雪侵袭的措施。

11   储存

起动器应存放在空气流通、无滴水和液体侵袭，温度-20℃～+40℃，相对湿度≤95%的仓库中。

12   订货须知

订货时请注明起动器完整的型号名称、数量等，如有特殊要求，请另行注明。



型  号	A	B	C
ＢＱＪ－１４～５５	１１９０	５５０	４００
ＢＱＪ－７５～９５	１４２０	６５０	５００













电话：0533-2150777

传真：0533-3188882

地址：山东省淄博市张店区金晶大道190号

BQJ系列防爆自耦减压起动器



使



用



说



明



书



(使用和安装前请阅读该说明书)



山东深川防爆电气有限公司
