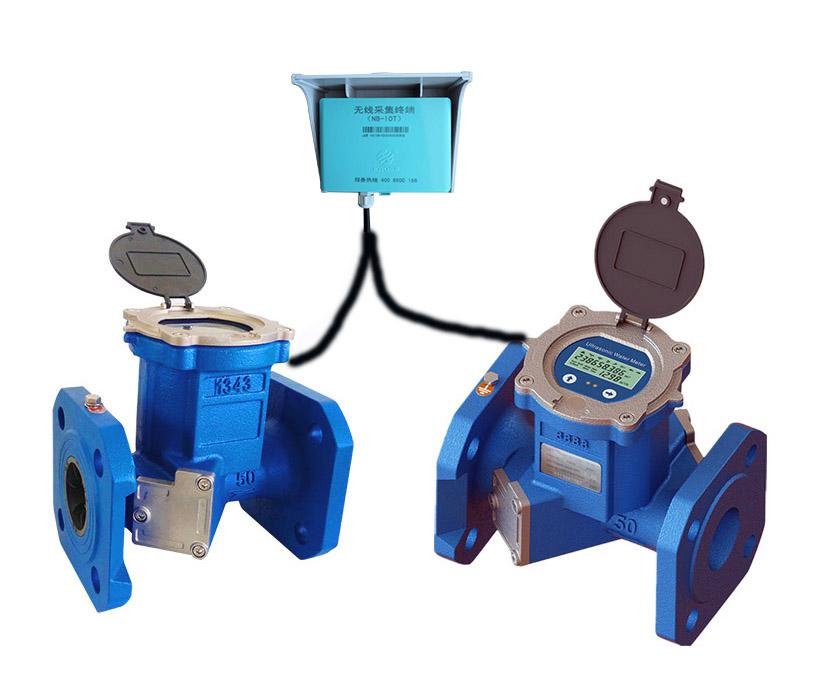

远传超声波水表

产品介绍：

远传超声波水表是以“速度差法”为原理，测量充满封闭圆管内水流量的仪表。它采用了先进的多脉冲技术、数字信号处理及纠错技术，采用先进的超声波流量换能器，具有流量测量准确度高、稳定性好、抗干扰能力强、测量范围宽等特点。同时利用微功耗技术，一节电池可连续工作6年以上。远传超声波水表广泛应用于自来水公司、民用水计量结算、石油、化工、冶金、电力、给排水等领域。

基本原理：

超声波水表采取时差法对流量进行测量，即在测量通道（管段）的上游和下游分别安装一只超声波换能器用于超声波信号的互为发射和接收。由于超声波信号与水流动速度叠加，使声波在顺流和逆流时的传播速度不同，因此不同的换能器发射的超声波信号在水中的运行时间就不同，通过测量该时间的差值可计算出流体的流速，然后再依据测量体通径截面通过积分仪上的计算芯片计算出表的瞬时流量和累计流量，从而实现用水量的测量。

执行标准及检定规程 :

GBT 778.1-2007《 封闭满管道中水流量的测量 饮用冷水水表和热水水表 第1部分 规范》；

GBT 778.2-2007 《封闭满管道中水流量的测量 饮用冷水水表和热水水表 第2部分 安装要求》

GBT 778.3-2007 《封闭满管道中水流量的测量 饮用冷水水表和热水水表 第3部分 试验方法和试验设备》

JJ/G_162-2009_《冷水水表》

CJ/T 434-2013 《超声波水表》

CJ/T 224-2012《电子远传水表》

CJ/T 188-2004《户用计量仪表数据传输技术条件》；

GB/T 17626.2-2006《电磁兼容 试验和测量技术 静电放电抗扰度试验》 ；

GB/T 17626.3-2006《电磁兼容 试验和测量技术 射频电磁场辐射抗扰度试验》 ；

GB/T 17626.4-2008《电磁兼容 试验和测量技术 电快速瞬变脉冲群抗扰度试验》 。

GB/T 17626.5-2008《电磁兼容 试验和测量技术 浪涌（冲击）抗扰度试验》 。

GB/T 17626.11-2008《电磁兼容 试验和测量技术 电压暂降、短时中断和电压变化的抗扰度试验》 。

产品主要功能特点：

1.  设计有多种报警功能：电池欠电压报警、空管无水报警、逆流报警、超量程范围报警、换能器故障报警等。

2.  具有自动数据纠错技术。

3.  具有流量传感器故障报警。

4.  采用高清晰度宽视角、宽温度型LCD 显示。可显示表地址、累积流量、瞬时流量、工作水温、累积工作时间等信息。

5.  量程比宽，Q3/Q1可达到400:1。

6.  采用先进的低功耗设计，一节锂电池供电可确保使用6+1 年以上。

7.  具备红外光电接口，采用红外抄表工具可以实现现场抄表。

8.  具备M-BUS 通信接口，可方便组网实现无距离实时监控管理。

9.  具有数据记录功能：自动保存最近24 个月的历史记录数据，包括1个月的日累计流量和24个月的月累计流量及对应的时间等，安全可靠。

主要技术参数

累积体积分辨力	0.001m3（使用时） 0.00001m3（检定时）
当前流量分辨力	0.001m3/h（使用时） 0.001 m3/h （检定时）
测量范围	Q3/Q1=400
静态工作电流	< 6uA
电池使用寿命	> 6+1年
液晶显示屏位数	8位
流量最大读数(m3)	99999999
温度等级	T30
压力等级	MAP10
压力损失等级	△p40（≤0.04MPa）
环境严酷度等级	B级
防护等级	IP65
准确度等级	2级
电磁环境条件	E1
安装方式	水平安装或垂直安装(下进水)
上游流场敏感度等级	U10
下游流场敏感度等级	D5
反向流	不可测反向流

流量参数：

公称直径DN（mm）	15	20	25	32	40
最小流量Q1(m3/h)	0.00625	0.01	0.016	0.025	0.04
分界流量Q2(m3/h)	0.01	0.016	0.025	0.04	0.064
常用流量 Q3(m3/h)	2.5	4.0	6.3	10	16
最大流量Q4(m3/h)	3.125	5	7.875	12.5	20

注：水表的最大允许误差：从包括最小流量Q1至不包括分界流量Q2的低区±5%；包括分界流量Q2至包括过载流量Q4的高区±2%。

安装规格尺寸：

公称直径DN（mm）		15	20	25	32	40
外形尺寸	长(L)	165	195	225	180	200
	宽(W)	84	84	84	84	84
	高度(H)	90	95	98	105	110
	螺纹(G)	G 3/4B	G1B	G1 1/4 B	G1 1/2B	G2B



安装施工指导

1. 水表使用型号是依据系统流量而不是系统管径来决定，应按照常用流量大小来决定水表的规格型号；
2. 按照分户计量设计要求，在水表进水口前应安装过滤器，过滤器必须定期维护清洗；
3. 安装水表前请先冲洗管道，防止有石子等杂质留在管道中；
4. 安装、搬运时不要用手提取表头和转动表头部分；
5. 安装时不要触碰超声波水表表头内的零部件；
6. 远离交流电、高频辐射源，尽量避开高温辐射源；
7. 超声波水表安装时必须按照表体上的箭头指示方向安装；
8. 压力测试请不要大于1.6Mpa。
9. 超声波水表安装时请尽量保证表前10 倍直管段；
10. 无特殊要求的超声波水表需在B类环境下使用；
11. 安装好后试压前应排空管道内的空气。
12. 超声波水表进、出水端的球阀应全开状态， 否则会影响计量准确度；
13. 超声波水表上的线缆不可过度用力拽拉，固定螺栓也不可扭得过紧，防止扭坏螺纹；
14. 每只超声波水表编号（条形码）必须详细记录下来（标注：楼栋-单元-门牌号） 一户一表认真核实，以免造成表户不一、表号错误，影响远程抄表效率。
