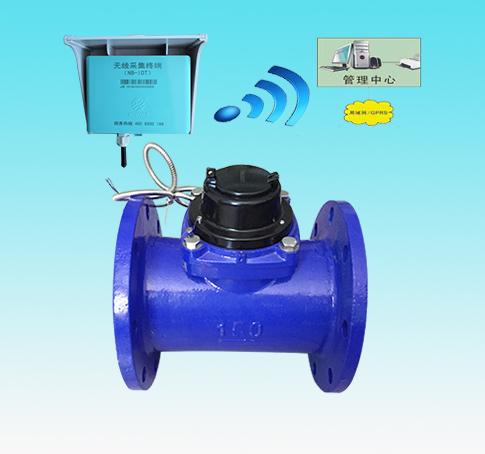

物 联 网 水 表

（NB-IoT）



一、系统概述

NB_IOT物联网水表是我司*新研发的新一代物联网水表，它应用了目前*新的NB_IOT窄带蜂窝技术。不同于传统的远传抄表系统，企业无需自行组网，水表直接接入公网，每个水表都作为一个终端独立工作，安装维护简单、工作运行可靠。

二、系统组成

1.1产品概述

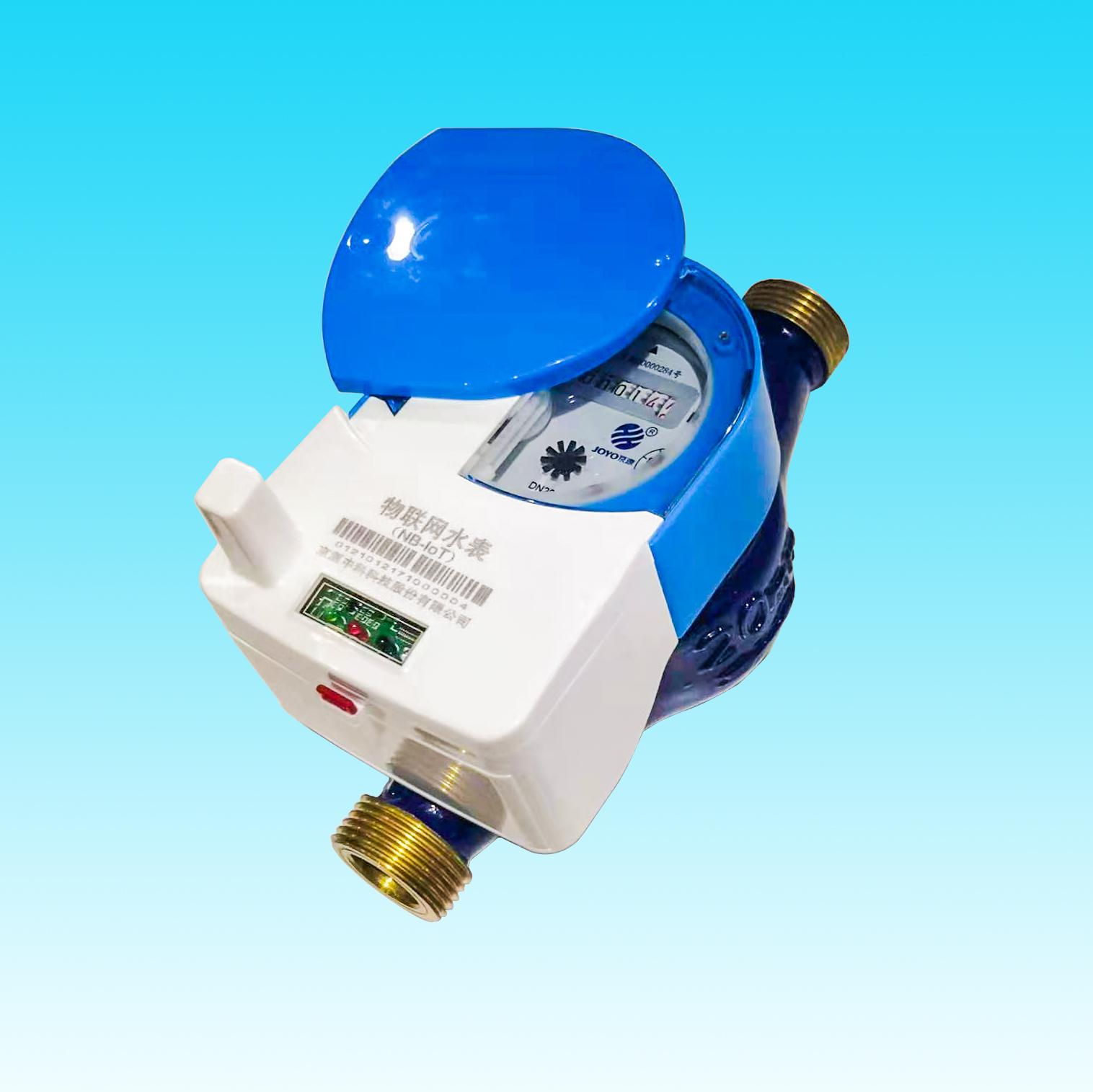

NB-IoT物联网水表是我司自主研制的一款用于远程抄表及阀控的智能水表。它通过窄带物联网（Narrow Band Internet of Things, NB-IoT）与服务器进行远程通讯，无需使用LoRa水表、光电直读水表、无线远传水表集抄系统中的采集器或集中器设备，采用一表一卡的点到点连接方式，简化了设备安装工作，实现了对水表使用量的自动远程抄表，并有效的避免了管理部门上门抄表的人力工作。该水表具备阀门控制功能，可方便管理部门对水表的用水情况进行控制，使得远程抄表及控制变的便捷、可靠，在节约人力、物力和财力的同时，有效提高了生产效益。

产品遵循的法律、法规、标准和规范：

• 《中华人民共和国计量法》（2015年）
• GB/T778.1～3-2007    《封闭满管道中水流量的测量饮用冷水水表和热水水表》
• GB/T25920-2010      《饮用冷水水表塑料表壳及承压件技术规范》
• JJG 162—2009       《冷水水表》
• CJ/T 266-2008       《饮用水冷水水表安*全规则》
• CJ/T 224-2012       《电子远传水表》
• CJ/T 188            《户用计量仪表数据传输技术条件》
• GB/T778.1-2007      《封闭满管道中水流量的测量-饮用冷水水表和热水水表》
• JJG 162-2009        《水表检定规程》
• GB/T 2423-2001      《电工电子产品环境试验》
• GB 4208-2008        《外壳防护等级》
• GB/T 15464          《仪器仪表包装通用技术条件》
• JG/T162—2007       《住宅远传抄表系统　数据专线传输》
• CJ3064——1997      《居民饮用净水计量仪表安全规则》

• ISO4064-1-2014      《可饮用冷水和热水表计量和技术要求》





1.2产品特点

• NB-IoT物联网水表采用目前世界上*先进的窄带蜂窝网通信技术，具备网络深覆盖、广链接、低功耗等优势，通信稳定、可靠、安全。水表直接接入公网，无需自行组网，安装简单，维护方便。
• 采用电信工业级SIM卡（贴片式），耐高低温（-40度—+105度），抗震动（20HZ—2000HZ）、读写次数（50万次）。
• 远程抄读：周期性定时主动上报表计读数，数据上传时间及周期可通过平台进行设定，满足不同用户管理需要。
• 远程阀控：阀控水表可远程关阀和开阀。
• 预警系统：电池欠压，计量异常等告警提示。
• 超长寿命组合电池：标准ER26500电池+SPC1520电池电容组合供电保证6年以上使用无须更换。
• 内置/外置天线：支持内置/外置天线、信号稳定可靠，实现全覆盖，无盲区。
• 采样准确度高：采用进口磁性传感器采样，读数准确性高。
• 水表采用机电分离结构，维修方便，便于水司进行旧表改造。
• 电路采用环氧灌封，防水等级达IP68。
• 采用授权频谱，极大降低了信号的干扰，保证了水表传输的可靠性及安全性。









1.3技术参数

公称口径 mm	15	20	25	32	40	50	80	100	150	200
常用流量（Q3） m³/h	2.5	4	6.3	10	16	40	63	100	250	400
量程比（Q3/Q1）	100				200
Q2/Q1	1.6
准确度等级	2级 水温0.1℃至30℃范围内，水表的*大允许误差在高区(Q2≤Q≤Q4)为±2%，低区（Q1≤Q＜Q2）为±5%；
安装方式	水平安装
温度等级	T30、T90
压力等级	MAP10
压力损失等级	△p63				△p25
流动剖面敏感度 等级	U10/D5
防水等级	IP68
工作环境	温度(-15℃～+55℃)    相对湿度<90%
阀门形式(可控型)	球阀				先导膜片阀
阀门耐用性（可控型）	≥5000次
供电电源	锂电：3.6V （ER26500+SPC1520电池电容组合）
使用寿命	无阀控功能水表：若每1天抄表一次，大于6+1年。 有阀控功能水表：若每1天抄表一次，每1月开关阀一次，大于6+1年。
信号采集方式	脉冲计量
数据显示方式	机械累计显示+NB-IoT网络数据远程显示
磁攻击保护	符合计量标准，关阀或报警提示
数据保存年限	≥10年
传输网络	NB-IoT网络
工作频段	B5或B8
发射功率	<25dBm
接收灵敏度	-129±2dBm
静态电流	<10μA
发射电流	< 600mA
接收电流	<300mA
唤醒时间	定时唤醒



1. 系统平台13901047797

软件管理平台系统采用B/S架构，是集管理、抄表、结算、查询分析等功能为一体的综合管理系统，可对智能表及相关设备如水表、采集器、集中器等进行管理，并为用户建立档案，可完成智能表数据的定时自动采集、用量结算功能。

2.1系统平台主要特点

1) 多种结算方式

Ø 预付费结算方式（阀控水表）

自动结算 ：用户账户预存费用，系统设定自动抄读冻结数据（日、月），数据抄回后自动结算扣费 ， 结算产生的费用直接从账户余额扣费。

二级报警：扣费后→如果低于预警值时，发送给用户即将余额提醒短信；如果低于关阀预警值时，系统将会自动发送关阀指令，进行远程关阀操作。

Ø 后付费结算方式

定时抄月冻结数据，手工结算，*小结算频率一个月，可多月结算。 结算后再手工进行缴费，此种方式也支持提前预存费用。

Ø 第三方结算方式

系统只负责抄表和控阀，不进行结算，只将抄表数据导入另外收费系统中。本系统提供WEB接口可实现与第三方系统进行无缝对接。

2) 支持手工抄表录入功能

系统兼容原机械水表的人工抄表方式，支持手工录入，便于自来水公司对智能水表及机械水表进行统一管理。

3) 具有配套的手机APP

同一APP支持用户和操作员两种不同类型人员登录 ，实现不同的功能。 管理员可通过手机APP可实现故障表查询、远程抄表和控阀，用户可通过APP实现查询、远程充值功能。



2.2系统环境配置要求

操作系统：windows server 2008r2版本以上64位系统

硬件要求：2.67GHz CPU、2G 内存1024x768 显示器、10G硬盘（*低配置）

其它需求：需要外网固定IP。
