~配电开关与成套设备一二次融合FTU-DTU解决方案
广州市智昊电气技术有限公司一直以来持续跟踪国网一二次融合技术方向，现根据国网配电设备一二次融合技术方案，并在认真细致解读刚刚发布的国家电网《一二次融合典型设计及测试规范》的基础上，为国内高压开关企业提供DAF-810配电馈线终端FTU一二次融合解决方案，为开关成套企业提供DAF-830配电自动化终端DTU一二次融合解决方案，欢迎一次开关与成套电器厂家配套测试合作。
一、 柱上开关一二次融合要求
按功能类型分四种：
1、分段/联络负荷开关成套设备，支撑线损计算，由开关本体（内置ECT、EVT）、控制单元、电源PT、连接电缆组成；
2、分段/联络断路器成套设备，支撑线损计算，由开关本体、控制单元、电源PT、连接电缆组成；
以上两种PT/CT配置方案：内置1组EVT、ECT、外置2台电磁式单相电源PT（AC220V）。
3、分界断路器成套设备，不支撑线损计算，由开关本体、控制单元、电源PT、连接电缆组成。CT/PT配置方案：相CT、零序CT、外置电磁PT；
4、分界负荷开关成套设备，不支撑线损计算，由开关本体、控制单元、电源PT（可内置）、连接电缆组成。CT/PT配置方案：相CT、零序CT、外置（或内置）电磁式PT。
断路器以ZW20、ZW32为典型型号，负荷开关以FZW28为典型型号。
一二次融合方案：由高压开关企业按要求提供开关，广州市智昊电气配套满足国网要求的一二次融合产品DAF-810馈线终端单元FTU送检北京电科院配套测试。
二、环网柜一二次融合要求
近期目标：一二次设备的组合、装置性更换及工厂化维修问题，2016年12月底实现；
远期目标：一二次设备深度融合问题，于2017年12月底前实现。
总体要求：近期，环网单元C+V+母线PT+集中式DTU，DTU单元与环网柜成套供货。统一环网箱预留DTU安装空间尺寸，统一DTU的面板和指示，采用电子式或电磁式互感器两种方案。
远期：环网单元C+V+母线PT电源（含供电PT、后备电源、通信模块）+分散式DTU安装在各单元间隔内，采用电子式互感器方案。
一二次融合方案：由高压开关企业按要求提供开关，广州市智昊电气配套满足国网要求的一二次融合产品DAF-830配电自动化终端DTU送检北京电科院配套测试。
三、检测要求
        配电设备一二次融合成套柱上开关及环网箱一体化专业检测由国网运维部
统一组织开展，电科院配电所负责实施检测工作，自愿报名参加检测的提出申请，按送样时间顺序安排检测。送样要求：
柱上开关一体化：开关本体+FTU+电源PT+航插+电缆及其组成设备一整套；FTU及其组成元件一套。
环网箱一体化：C+V+母线PT+集中式DTU及其外箱体+航插+电缆及其组成设备一整套；DTU及其组成元件一套。

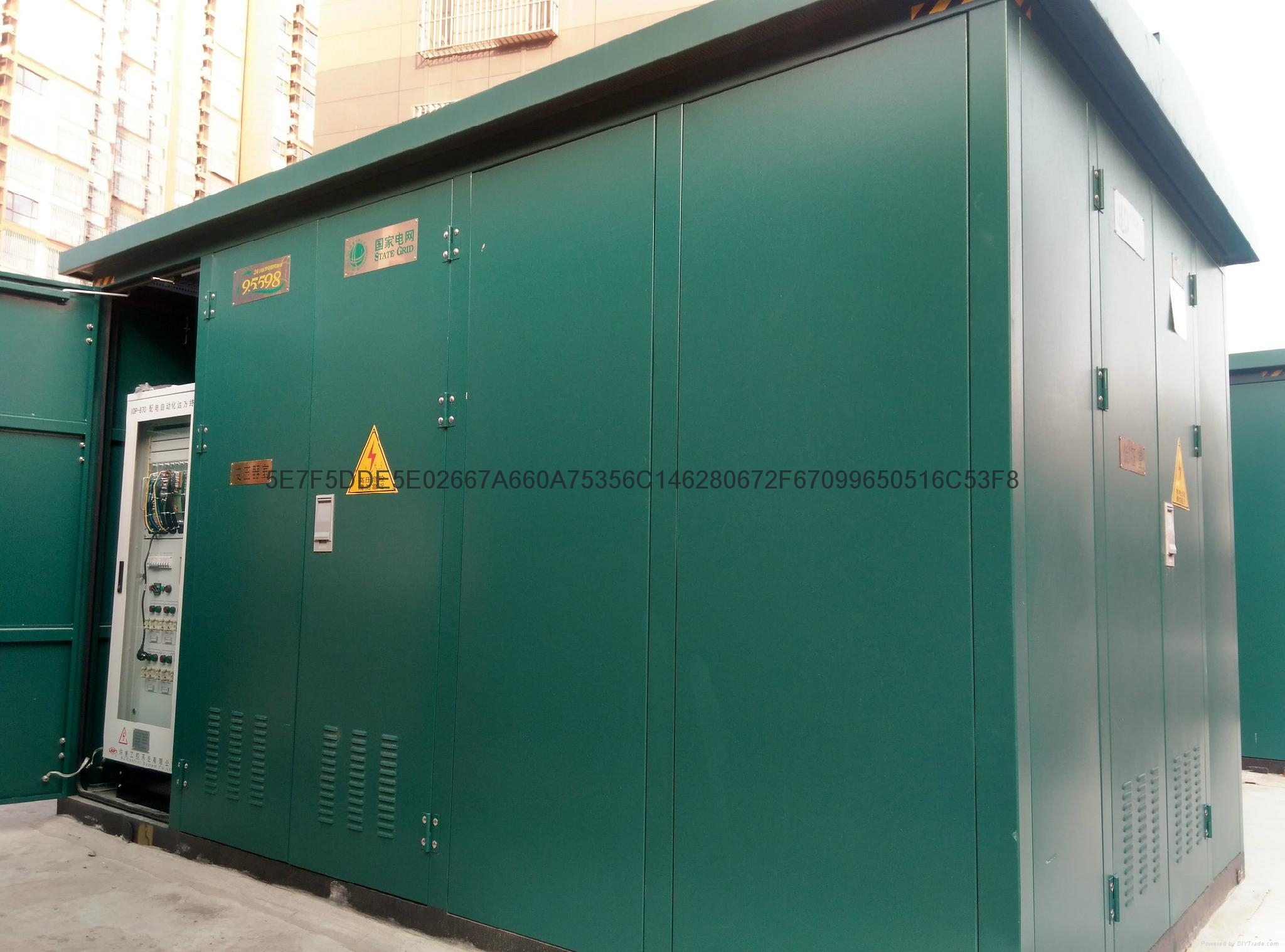

图：DAF-830配电自动化终端DTU与一次设备配套融合测试现场
