智能通讯管理单元（带加密模块）产品概述
SDAF-8600分布式DTU综合测控通信单元分布式公共单元是分布式DTU的组成部分，与DTU间隔单元配套使用。负责汇集各个DTU间隔单元遥信数据、遥测数据、保护事件、录波数据、运行状态、电能量数据等相关信息，并通过通信设备远传至主站。DTU公共单元获取主站下发的遥控命令，实现对每个DTU间隔单元进行遥控操作的功能。
单元是广州市智昊电气技术有限公司根据国家电网公司配电自动化相关技术标准和规范设计，符合环网柜一二次融合配电自动化终端技术规范要求。和DTU间隔单元实现互联、互通、互换；具备即插即用、小型化、平台化、通用性、统一运维、批量检测、经济性特点。适应各安装环境，支持配电自动化系统可靠运行。

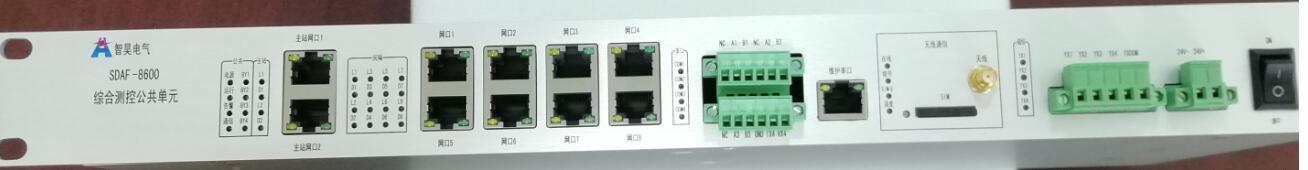

SDAF-8600分布式公共单元外形结构效果如下图所示：



图1 公共单元结构效果图
1.1产品特点
 单元结构小巧、即插即用、坚固耐用，便于批量生产和批量测试。
 采用模块化、可扩展、低功耗、免维护的设计标准，适应复杂运行环境，具有高可靠性和稳定性；
 硬件采用32位工业级高性能专业DSP，保证了系统的准确度和稳定性；处理能力强大，数据采集、数据计算处理并行。
 软件采用嵌入式实时操作系统（Ucos-II）平台，模块化系统结构，性能稳定可靠，增添功能、升级方便；
 汇集各个DTU间隔单元遥信数据、遥测数据、保护事件、录波数据、运行状态、电能量数据等相关信息，并通过通信设备远传至主站。获取主站下发的遥控命令，具备对每个DTU间隔单元进行遥控操作的功能。
 具备DTU历史数据循环存储功能，电源失电后保存数据不丢失，支持远程调阅，历史数据包括各个DTU间隔单元带时标的遥信变位、遥控操作记录、日冻结电量、电能定点数据、功率定点数据、电压定点数据、电流定点数据、电压日极值数据、电流日极值数据、功率反向的电能冻结等；
 支持各个DTU间隔单元录波数据循环存储并上传至主站；
 具备终端间隔单元和公共单元运行参数的当地及远方调阅与配置功能，配置参数包括各DTU间隔单元零门槛值（零漂）、变化阈值（死区）、重过载报警限值、短路及接地故障动作参数等；
 具备终端各单元固有参数的当地及远方调阅功能，调阅参数包括各终端单元出厂型号、终端ID号、嵌入式系统名称及版本号、硬件版本号、软件校验码、通信参数及二次变比等；
 具备2路对上网络接口、8路对下网络接口、4路RS485通信接口（1路用于扩展数据采集模块）、1路DC24V工作电源接口、1路调试串口。
 与主站通信规约采用DL/T 634标准的101、104通信规约,与间隔单元通信规约采用DL/T 634标准的104通信规约。
 具备当地及远方操作维护功能，提供当地调试软件或人机接口，遵循统一的运维要求；支持主站对终端各单元的程序远程升级，支持当地对终端各单元的程序远程升级；接收主站支持安全密钥远程下载。
 具有明显的线路故障、终端状态和通信状态等就地状态指示信号；
 全部采用工业级元器件、所有与外界的连接均做到了充分的电气隔离，并内置抗雷击保护电路和电源滤波器，专业的EMC 设计。
 采用系统供电、蓄电池后备和超级电容后备相结合的供电模式，具备同时为终端各单元、通信设备、开关分合闸提供配套电源的能力；
 具备自诊断、自恢复功能，对各功能板件、重要芯片等可以进行自诊断，异常时能上送报警信息，软件异常时能自动复位；
 支持SNTP对时、规约等对时方式，接收主站或其它时间同步装置的对时命令，与系统时钟保持同步。支持通过SNTP等对时方式对各间隔单元进行对时。
 具备接收电缆接头温度、柜内温湿度等状态监测数据功能，具备接收备自投等其它装置数据功能；
 具备监视安全芯片的电压、频率、温度状态等功能；
