振肖电气变频器用出线电抗器

振肖电气变频器用出线电抗器

型号：	变频器用出线电抗器
品牌：	上海振肖电气
原产地：	中国
类别：	电子、电力 / 其它电力、电子
标签︰	电抗器 , 上海电抗器 , 电抗器厂家
单价：	¥1000 / 件
最少订量：	1 件

产品描述

变频器专用输出电抗器

变频器用出线电抗器
产品概述：
　　输出交流电抗器用于变频器的负载侧，电机电流流经这些电抗器。
　　输出交流电抗器补偿长电缆的电容性电荷反转电流，如果是长电机电缆，则可以限制电机端子的 dv/dt。
性能特点：

铁芯采用优质取向硅钢片，芯柱经多个气隙分成均匀小块，气隙采用高温高强度粘接胶将芯柱的每个小段与上、下铁轭紧密粘接起来，铁芯端面采用高品质防锈漆喷涂工艺，解决了电抗器铁芯表面生锈问题。在运行中大大减小了噪音和振动。
电抗器均采用真空浸漆工艺，经高温热烘固化。线圈有良好的绝缘性能，整体机械强度高，防潮性能好。
线圈采用F、H级绝缘系统，大大提高了长期运行的可靠性。
温升低，损耗小，成本低，综合利用率高。

产品介绍：

降低电机的噪音，降低涡流损耗。
降低输入高次谐波造成的漏电流。
用于平滑滤波，降低瞬变电压dv/dt，延长电机寿命。
保护变频器内部的功率开关器件。

技术参数：

额定工作电压：380V/50Hz或660V/50Hz
额定工作电流：5A至1600A@40℃
抗电强度：铁芯-绕组 3500VAC/50Hz/10mA/10s无飞弧击穿
绝缘电阻：1000VDC绝缘阻值≥100MV
电抗器噪音：小于65dB
防护等级：IP00
绝缘等级：F级以上
产品执行标准：
- IEC289:1987电抗器
- GB10229-88电抗器(eqv IEC289:1987)
- JB9644-1999半导体电气传动用电抗器

输出交流电抗器0.5%－1%：

规格型号	额定电流	压降	尺寸(±0.5mm)
规格型号	额定电流	压降	D	D1	W	W1	H	A*B
CXL-5	5A	0.5%-1%	155	95	110	61	155	6*15
CXL-7	7A	0.5%-1%	155	95	110	61	155	6*15
CXL-10	10A	0.5%-1%	155	95	110	61	155	6*15
CXL-15	15A	0.5%-1%	155	95	110	61	155	6*15
CXL-20	20A	0.5%-1%	155	95	115	61	155	6*15
CXL-30	30A	0.5%-1%	195	120	110	85	165	8.5*20
CXL-40	40A	0.5%-1%	195	120	110	85	165	8.5*20
CXL-50	50A	0.5%-1%	195	120	130	102	165	8.5*20
CXL-60	60A	0.5%-1%	195	120	130	102	165	8.5*20
CXL-80	80A	0.5%-1%	195	120	130	102	165	8.5*20
CXL-90	90A	0.5%-1%	195	120	130	102	165	8.5*20
CXL-120	120A	0.5%-1%	250	182	135	96	230	11*18
CXL-150	150A	0.5%-1%	290	214	140	100	240	11*18
CXL-200	200A	0.5%-1%	290	214	140	100	240	11*18
CXL-250	250A	0.5%-1%	290	214	140	100	245	11*18
CXL-290	290A	0.5%-1%	320	243	155	112	270	12*20
CXL-330	330A	0.5%-1%	320	243	155	112	270	12*20
CXL-390	390A	0.5%-1%	320	243	165	122	275	12*20
CXL-490	490A	0.5%-1%	385	260	200	175	350	12*20
CXL-600	600A	0.5%-1%	385	260	200	175	350	12*20
CXL-660	660A	0.5%-1%	385	260	200	175	350	12*20
CXL-800	800A	0.5%-1%	430	295	215	190	410	12*20
CXL-1000	1000A	0.5%-1%	430	295	215	190	450	12*20
CXL-1200	1200A	0.5%-1%	490	345	220	195	575	14*25

输出交流电抗器2%：

规格型号	额定电流	压降	尺寸(±0.5mm)
规格型号	额定电流	压降	D	D1	W	W1	H	A*B
CXL-5	5A	2%	148	95	85	60	168	6*15
CXL-7	7A	2%	148	95	85	60	168	6*15
CXL-10	10A	2%	148	95	85	60	168	6*15
CXL-15	15A	2%	188	120	100	75	156	8.5*20
CXL-20	20A	2%	188	120	105	80	156	8.5*20
CXL-30	30A	2%	188	120	115	90	156	8.5*20
CXL-40	40A	2%	188	120	130	105	156	8.5*20
CXL-50	50A	2%	188	120	130	105	176	8.5*20
CXL-60	60A	2%	188	120	135	110	176	8.5*20
CXL-80	80A	2%	220	162	122	96	230	10*18
CXL-90	90A	2%	220	162	122	96	230	10*18
CXL-120	120A	2%	220	162	132	106	230	10*18
CXL-150	150A	2%	288	214	140	110	274	11*18
CXL-200	200A	2%	288	214	140	110	274	11*18
CXL-250	250A	2%	288	214	145	115	274	11*18
CXL-290	290A	2%	320	243	155	123	305	12*20
CXL-330	330A	2%	320	243	155	123	305	12*20
CXL-390	390A	2%	320	243	165	133	305	12*20
CXL-490	490A	2%	381	260	198	175	375	12*20
CXL-600	600A	2%	381	260	198	175	375	12*20
CXL-660	660A	2%	395	275	198	175	355	12*20
CXL-800	800A	2%	420	300	213	190	430	12*20
CXL-1000	1000A	2%	420	300	213	190	430	12*20
CXL-1200	1200A	2%	470	345	230	205	580	12*22

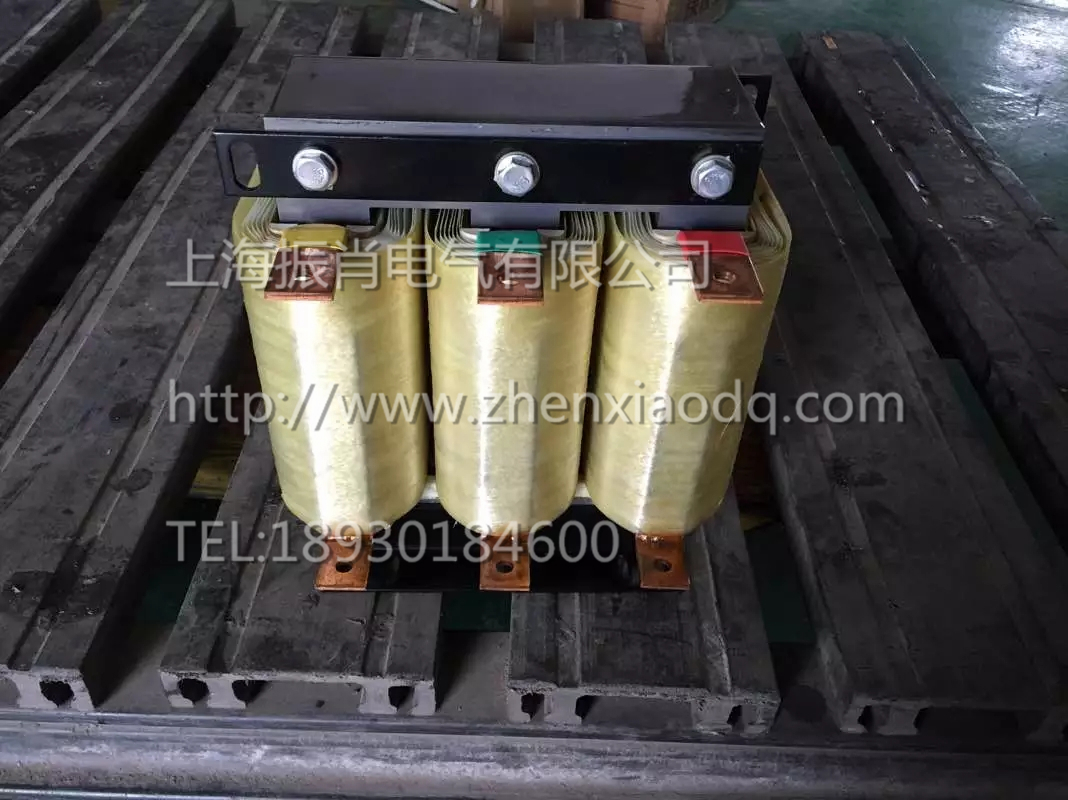

振肖电气变频器用出线电抗器 1

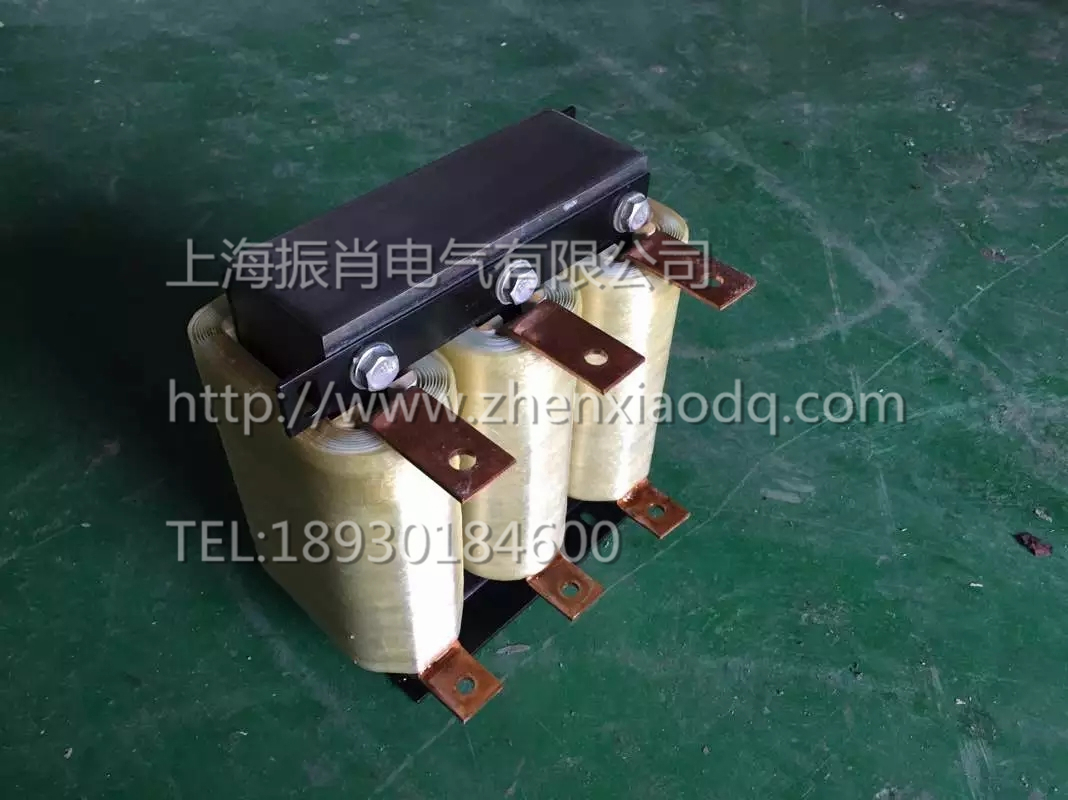

振肖电气变频器用出线电抗器 2

振肖电气变频器用出线电抗器 3

振肖电气变频器用出线电抗器 4

振肖电气变频器用出线电抗器 5
