QKSC系列干式铁芯起动电抗器
起动电抗器,里面通过的是交流电流,串联在电动机器作为限制电动机起动时的电流,是短时间起动作用,起动后就不再使用。

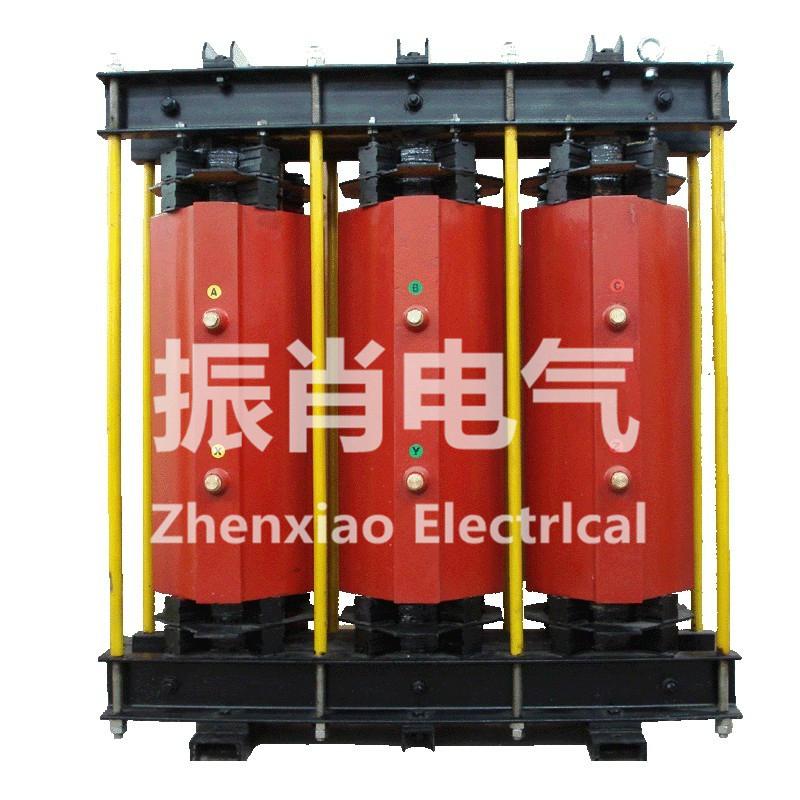

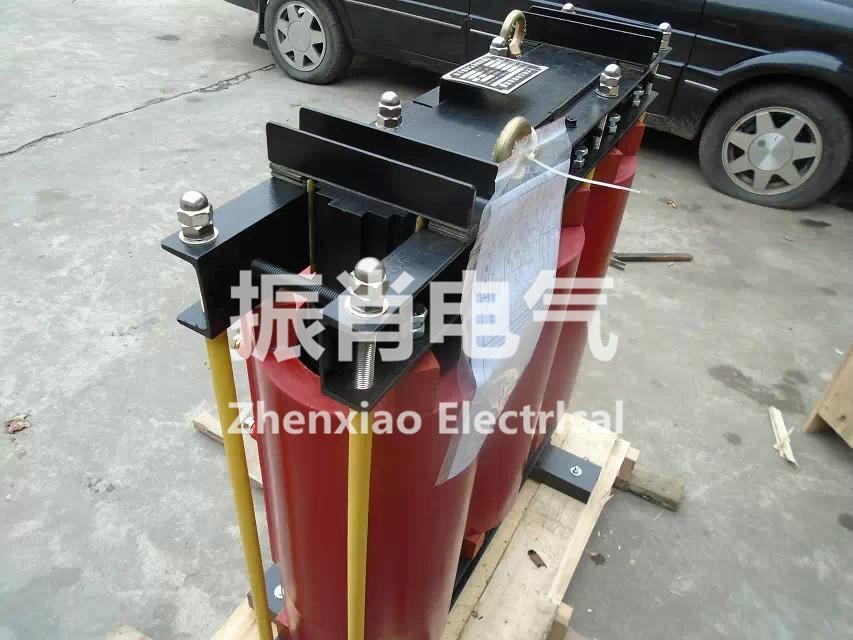

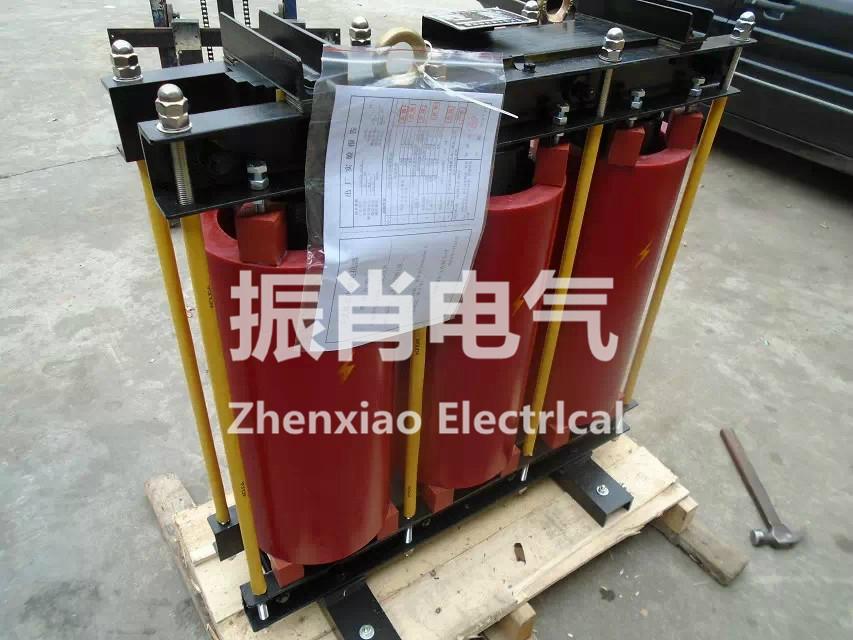

起动电抗器结构：
本系列电抗器铁心用硅钢片迭积成三柱芯式结构，心柱为多级阶梯园截面，铁轭为倒D形截面，三个芯柱上均有若干个气隙，将铁心柱分割成若干个铁心饼，气隙板连同铁心饼利用上下轭件上的拉紧螺杆拉紧，电抗器线圈为园筒式，采用高强度电磁线绕制，经过环氧树脂真空浇注后烘焙结合成一体，还带有电抗值为额定电抗值85%的分接头。
起动电抗器用途：
交流异步电动机在额定电压下起动时，初始起动电流将是很大的，往往超过额定电流的许多倍，为了降低起动电流，减少对电网造成影响，通常用降低电压的方法来起动交流异步电动机，常用的降压方法是采用电抗器，交流电动机的起动过程时间很短，一般数秒钟至一分钟左右，起动后就降压起动用的电抗器切除。
型号含义：
用户在订货时需提供的参数：
- 额定电压
- 额定电流
- 额定电抗
- 每次起动运行时间，连续起动运行次数
- 起动与冷却周期
- 使用条件（户内）
- 根据起动电抗器的应用所要求的其他性能数据应在合同中注明。
QKSC 干式铁芯起动电抗器系列：
6kV,10kV QKSC 型干式铁芯起动电抗器技术参数表：绝缘水平：LI60AC25kV LI75AC35
|
型号
|
额定
电压
|
型式
容量
|
额定
电抗
|
额定
电流
|
尺寸（见附图）
|
重量
|
|
a
|
b
|
c
|
d
|
f
|
h
|
|
(kV)
|
(kVar)
|
(Ω)
|
(A)
|
(mm)
|
(mm)
|
(mm)
|
(mm)
|
(mm)
|
(mm)
|
(kg)
|
|
QKSC-6-131-9.42
|
6
|
485
|
9.42
|
131
|
295
|
400
|
925
|
283
|
540
|
780
|
400
|
|
QKSC-6-155-7.93
|
6
|
571
|
7.93
|
155
|
295
|
400
|
925
|
283
|
540
|
800
|
415
|
|
QKSC-6-189-6.5
|
6
|
697
|
6.50
|
189
|
295
|
400
|
925
|
283
|
540
|
835
|
440
|
|
QKSC-6-223-6.48
|
6
|
967
|
6.48
|
223
|
310
|
400
|
970
|
294
|
540
|
895
|
590
|
|
QKSC-6-261-5.53
|
6
|
1131
|
5.53
|
261
|
310
|
400
|
970
|
294
|
540
|
940
|
625
|
|
QKSC-6-329-4.02
|
6
|
1305
|
4.02
|
329
|
325
|
400
|
1015
|
308
|
540
|
995
|
735
|
|
QKSC-6-466-3.18
|
6
|
2072
|
3.18
|
466
|
350
|
400
|
1090
|
319
|
540
|
1070
|
1020
|
|
QKSC-6-556-2.45
|
6
|
2272
|
2.45
|
556
|
350
|
400
|
1090
|
319
|
540
|
1165
|
1110
|
|
QKSC-6-726-1.78
|
6
|
2814
|
1.78
|
726
|
375
|
550
|
1165
|
332
|
740
|
1215
|
1325
|
|
QKSC-10-86-20.1
|
10
|
447
|
20.10
|
86
|
290
|
400
|
910
|
277
|
540
|
925
|
380
|
|
QKSC-10-96-18.0
|
10
|
499
|
18.00
|
96
|
290
|
400
|
910
|
277
|
540
|
925
|
380
|
|
QKSC-10-107-16.2
|
10
|
556
|
16.20
|
107
|
290
|
400
|
910
|
277
|
540
|
970
|
410
|
|
QKSC-10-119-14.6
|
10
|
618
|
14.60
|
119
|
295
|
400
|
925
|
283
|
540
|
990
|
490
|
|
QKSC-10-134-12.9
|
10
|
696
|
12.90
|
134
|
295
|
400
|
925
|
283
|
540
|
1030
|
510
|
|
QKSC-10-150-11.5
|
10
|
779
|
11.50
|
150
|
310
|
400
|
970
|
288
|
540
|
1020
|
545
|
|
QKSC-10-242-7.16
|
10
|
1257
|
7.16
|
242
|
325
|
400
|
1025
|
304
|
540
|
1125
|
755
|
|
QKSC-10-270-6.41
|
10
|
1403
|
6.41
|
270
|
325
|
400
|
1015
|
304
|
540
|
1170
|
790
|
|
QKSC-10-301-5.75
|
10
|
1564
|
5.75
|
301
|
335
|
400
|
1045
|
308
|
540
|
1095
|
780
|
|
QKSC-10-336-5.15
|
10
|
1746
|
5.15
|
336
|
350
|
400
|
1090
|
313
|
540
|
1005
|
845
|
|
QKSC-10-383-4.52
|
10
|
1990
|
4.52
|
383
|
350
|
400
|
1090
|
314
|
540
|
1105
|
930
|
|
