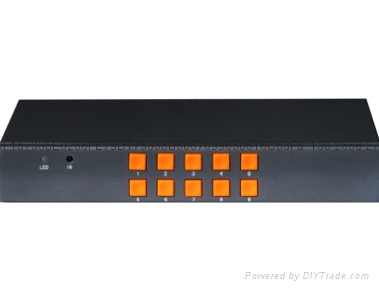

一、产品概述 TK-FH21高清二画面分割器主要功能是将输入至高清画面分割器的2路BNC、2路VGA、2路HDMI信号转换成一路高清的HDMI和VGA信号同步输出，使2个模拟或高清数字信号同时显示在一个显示单元上，并且实现画面的切换等功能。TK-FH21高清画面分割器支持投影机、液晶显示器、DLP、等离子、全彩LED等各种带高清接口的显示单元。
TK-FH21高清二画面分割器是目前市场上应用比较多的一款标准型产品，产品主要应用于视频会议、教学、展览展示、电子显微镜等需要用单台显示单元同时监控多个高清信号的工程项目或场所。


二、功能概述：

• ►支持单个显示单元同时显示两个高清或模拟信号；
• ►2路复合视频、2路VGA、2路HDMI(兼容DVI)总计6信号输入；
• ►支持1路VGA、1路HDMI信号同步输出，兼容DVI信号；
• ►支持最高1920*1080超高分辨率输入和输出，向下兼容各种分辨率；
• ►支持单个屏幕同时显示2个高清数字或模拟信号的画面；
• ►支持任意信号切换至全屏显示；
• ►支持画中画、画外画、开窗、叠加、漫游功能；
• ►支持画面截图功能，使二分割显示模式下图像不拉伸变形；
• ►支持机箱按键、遥控器、RS-232串口控制；

三、常用显示模式举例：
