一、产品概述

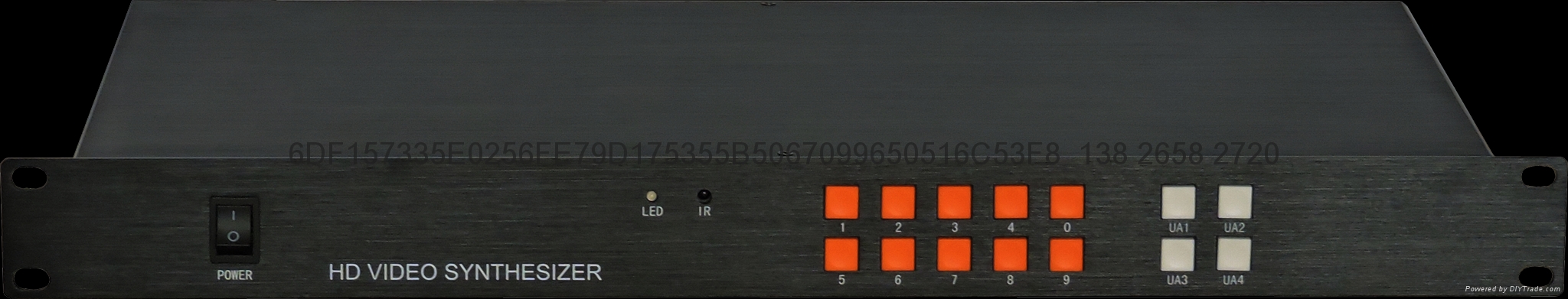

TK-FH41是一款高性能的高清HDMI/VGA四画面分割器，主要功能是将输入至高清画面分割器的4路BNC、VGA、HDMI信号转换成一路高清HDMI和VGA信号输出，使4个数字信号同时显示在一个高清显示单元上，并且实现HDMI信号和USB设备（如鼠标、键盘）的同步切换功能。TK-FH41高清画面分割器支持投影机、液晶显示器、DLP、等离子、全彩LED等各种带高清接口的显示单元。


TK-FH41高清HDMI画面分割器是目前市场上应用比较多的一款标准型产品，产品主要应用于视频会议、教学、展览展示等需要使用单台显示单元同时显示多个高清信号的场所。
同时，TK-FH41高清HDMI画面分割器也是市场上唯一一款增加USB同步切换的高清画面分割器，通过按键或遥控器切换到某一电脑信号全屏显示时，相应电脑主机的USB也同步切换，实现了视频会议需要达到同步切换鼠标、键盘的功能需求。

二、主要功能

►支持单个显示单元同时显示四个高清或模拟信号；

►4路复合视频、4路VGA、4路HDMI共12路信号输入；

►1路HDMI和1路VGA同步输出；

►4路USB信号输入，2路USB信号输出，USB支持连接鼠标和键盘；

►可以实现USB鼠标键盘与视频图像同步切换，实现KVM功能；

►兼容各种分辨率信号输入，支持1920*1080超高分辨率信号输出；

►支持画中画、画外画、开窗、叠加、漫游、图像任意大小和位置功能；

►支持图像透明度调节，透过上面画面可以看到下面图像；

►支持90V～264V超宽交流电压输入，可通用于全球任何一个国家；

►标准19寸1U拉丝机箱，可直接上标准机柜；

►支持机箱按扭、红外遥控、RS-232串口以及中控控制；

►专为视频工程度身定制的高品质高清四画面分割器；

三、画面显示模式
TK-FH41高清HDMI画面分割器可以设置图像窗口任意大小、任意位置和排列方式等，并把常用的显示模式保存至设备，通过机箱按键、遥控器、控制软件进行方便的调用，如下是部分常用显示模式：
