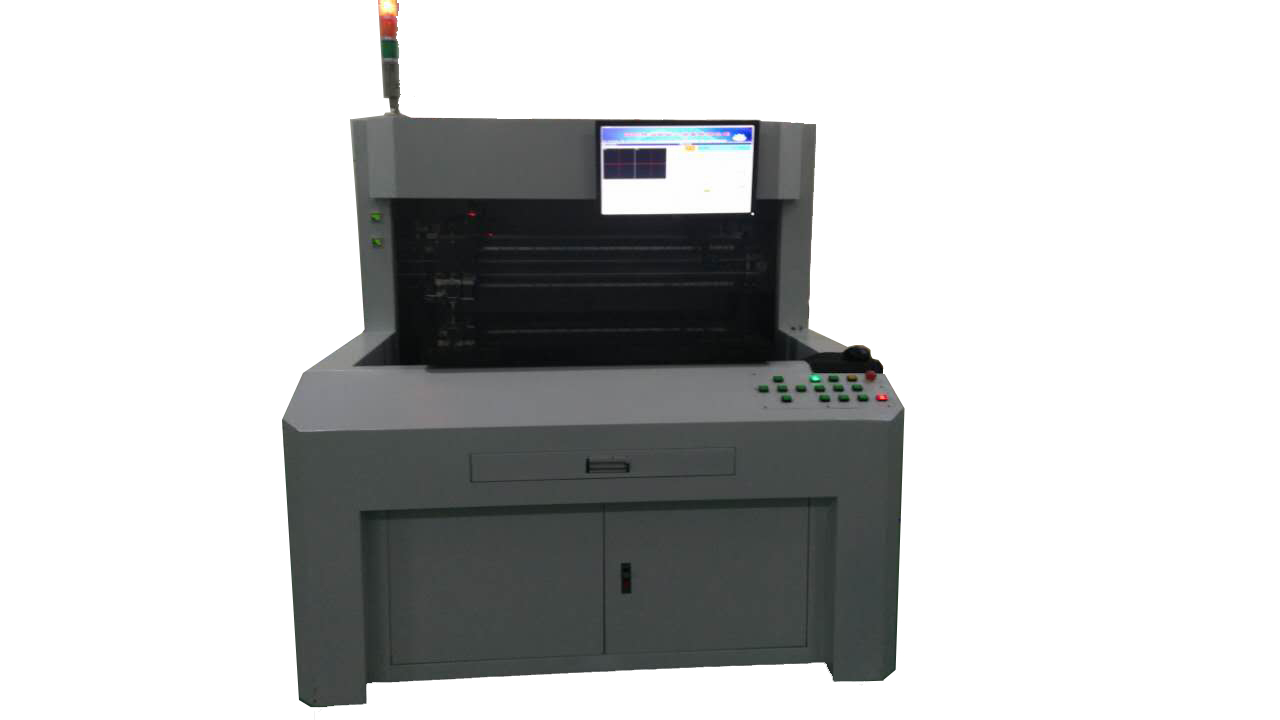

WH-PHZ-750单刀精密玻璃切割机是根据CSTN-LCD、STN-LCD、TN-LCD等产品的工艺要求设计的玻璃切割设备。

设备工作台可进行精确的Y向运动，实现高精度切割间距的进给。工作平台由伺服电机驱动实现90度旋转，保证90度摆角精度；

切割头运动结构采用低震动设计以保证切割质量。切割头设计有刀尖对零、进刀深度调整机构。刀尖浮动机构克服玻璃及工作台不平度对切割质量的影响，保证良好的切割质量。

该设备配备了双CCD摄像装置，实现标记(MARK)自动对位。可对每个切割位置的MARK进行监视。两摄像头可进行X向的运动，实现自动对位X向的精确运动。

优质的切割刀具是影响切割质量的重要因素之一，可根据不同的玻璃性能提供适合的切割刀具。

二、设备规格及主要技术指标

• 适用玻璃尺寸：Max 750×650mm
• 玻璃厚度：0.4～1.1mm
• 切割间距位置精度：±0.02mm
• 工作台平面精密：±0.015mm
• 工作台高度：960±20mm
• 机器重量：约 1000 kg
• 机器外壳：钢板喷塑（白色），或根据用户要求

三、外部动力源（由用户厂房提供）

• 电源：交流220v±5% 单相50～60Hz  1.2KW
• 外供干燥气源：压力5kg/cm2；流量30公升/min  PT1/4
• 外供真空源：压力400mmHg；流量20公升/min  PT1/4
• 环境温度：22℃±5℃（干燥）。相对湿度：60%

四、各部分规格

1、操作面板

PC软件，使用键盘鼠标和功能键控制。

2、工作台规格：

⑴ 工作台尺寸：750×650 mm

⑵ 材料：硬质铝合金

⑶ 玻璃固定方式：真空吸附方式

3、工作台运动（Y轴）

⑴ 工作台移动速度（Y向）：Max 30m/min

⑵ 工作台行程：Max 760mm

⑶ 定位精度：±0.015mm

⑷  Y轴最小位移分辨率：0.001mm

⑸  Y轴驱动：伺服电机

⑹  Y轴传动：精密滚珠丝杠

⑺  Y轴导向：直线导轨

   4、工作台回转

⑴ 回转驱动：伺服电机

⑵ 回转导向：精密无间隙轴承

⑶0度及90度位置重复性：±0.01mm

5、切割头切割运动

⑴ 切割头有效行程（X向）：Max 760mm

⑵ 切割速度：Max 40m/min

⑶ 分辨率：0.01㎜

⑷ 驱动：伺服电机

⑸ 传动：同步带

⑹ 导向：精密直线导轨

6、CCD对位系统

⑴ CCD摄像头：同轴光定焦定倍镜头

⑵ 摄像镜筒：工作物距约150毫米

⑶ 摄像照明：LED同轴照明

⑷ 监视器：液晶监视器

 7、摄像头运动：两摄像头均可进行X方向大范围移动

     ⑴ 有效行程：400mm

⑵ 两摄像头最小间距：150mm

⑶ 分辨率：0.001mm

⑷驱动方式：步进电机

⑸导向方式：直线运动导轨

传动方式：精密滚珠丝杠

⑹ 移动速度：10m/min

8、摄像头微调：摄像头可以进行前后、上下手动微调

⑴ 前后微调行程：10mm

⑵ 上下微调行程：40mm

9、切割头

⑴ 切割深度零点确定方式：零点自动检测

⑵ 切割深度调整器：伺服电机

⑶ 导向：精密直线导轨

⑷ 抬落刀动作驱动：气缸

⑸ 切割压力调整：0.005～0.3MPa（0.05～3㎏f/cm2）

10、刀轮：

⑴ 刀轮尺寸：φ2.0~φ4（外径）×φ0.8（内径）×0.65（厚度）

⑵ 刀轴：直径φ0.8mm×6mm

11、主要电气：

驱动系统：进口伺服电机

控制系统：进口可编程序控制器

控制面板：进口触摸屏

气动件：进口气动元件

12、出厂文件

  1）操作说明书

  2）电路汇编

  3）交流伺服驱动器操作手册
