Q41F日标法兰球阀

型号：	Q41F
品牌：	鹤牌
原产地：	中国
类别：	工业设备 / 机械五金 / 阀门
标签︰	日标法兰球阀厂家 , 日标法兰球阀价格 , 日标法兰球阀规格
单价：	¥1 / 台
最少订量：	1 台

发送查询

产品描述

深圳鹤牌阀门有限公司主要生产销售【日标法兰球阀Q41F】是目前国内最大的《球阀》生产商。公司集成优质的日标法兰球阀生产厂家，提供售前、售中、售后一站式服务。公司常年备有大量球阀现货库存，为用户提供球阀选型、原理作用、结构尺寸、安装说明、资料下载等。

日标法兰球阀Q41F原理作用：

日标球阀主要为JIS标准，按日本标准设计，制造，生产、检测的阀门叫做日标阀门。适用于JIS10K、JIS20K的各种管路上。日标法兰球阀的关闭件是个球体，球体绕阀体心线作旋转来达到开启、关闭的一种阀门。球阀在管路中主要用来做切断、分配和改变介质的流动方向。

日标法兰球阀Q41F性能特点：

①阀杆防飞出结构：当介质通过阀门，阀体中腔的压力可能将阀杆推出。为防止这种情况发生，在阀杆下部设置一凸台结构，这样即使火灾时，填料，止推轴承被烧损或其他原因引起填料等损坏，阀体内的介质压力将使阀杆凸台与阀体上密封紧密接触，防止介质大量从损坏的填料部位处泄露；
②防静电装置：当操作阀门时，由于球体和聚四氟乙烯等非金属材料阀座之间摩擦，会产生静电电荷并聚积在球体行。为防止产生静电火花，特在阀门上设置防静电装置，把产生的静电导出；
③防火结构：本公司浮动球阀阀座采用独特结构，当发生火灾时，非金属密封面材料烧毁时，金属环利用弹簧的弹力推动阀座与球体吻合密封，从而阻止火势蔓延和介质外流；
④中部法兰无外漏结构：阀体与左体的连接部位是靠垫片密封，为防止由于火灾、高温或震动等因素引起的该处密封泄露，特设计为阀体与左体金属金属接触，形成止口法兰，保证无外漏；
⑤自动泄压结构：当滞留在阀门中腔的介质由于管道系统压力或介质温度等因素引起的变化，从而出现中腔压力异常升高时，中腔介质能依靠本身的推力推动阀座而自动泄压，从而确保阀门的安全。

日标法兰球阀Q41F技术参数：

设计标准	BS5351
法兰连接结构长度	JIS B2002
结构长度(焊接)	-
连接法兰	JIS B2212 B2214
对焊端	-
试验和检验	JIS B2003

日标法兰球阀Q41F部件材质：

名称		WCB类	CF8类	CF3类	CF8M类	CF3M类
阀体左体		A216-WCB	A315-CF8	A35-CF3	A351-CF8M	A351-CF3M
球体	B2-B8	A105-1025	A182-F304L	A182-F304L	A132-F316	A182-F316L
球体	B8以上	A216-WCB	A351-CF8M	A351-CF3	A351-CF8M	A351-CF3M
阀杆		A182-F6a	A182-F304	A182-F304L	A182-F336	A182-F316L
阀座		PTFE/增强PTFE/NYLIN PTFE/Reinforced PTFE/Nyion
阀座支承圈		A105-1025	A182-F304	A182-F304L	A182-F316	A182-F316L
弹簧			3yc-7/17-49H
O形圈		NBR	氟橡胶
螺柱		A193-B7	A193-B8
螺母		A194-2H	A194-8

日标法兰球阀Q41F外形尺寸：

JIS 10K 结构尺寸

DN	ФD	L	ФE	ФB	ФC	T	N-Фh	H	H1	W	M	P	A1	A2
15	15	108	95	70	52	12	4-15	48	79	135	9	9	6	6
20	20	117	100	75	58	14	4-15	53	84	135	9	9	6	6
25	25	127	125	90	70	14	4-19	64	95	170	11	11	6	7
32	32	140	135	100	80	16	4-19	71	103	170	11	11	6	7
40	38	165	140	105	85	16	4-19	76	111	200	14	14	7	9
50	50	178	155	120	100	16	4-19	85	120	200	14	14	7	9
65	64	190	175	140	120	18	4-19	104	153	300	17	17	9	11
80	76	203	185	150	130	18	8-19	114	163	300	17	17	9	11
100	100	229	210	175	155	18	8-19	140	182	400	22	22	non	11
125	125	356	250	210	185	20	8-23	183	260	500	27	27	14	non
150	150	394	280	240	215	22	8-23	202	280	800	27	27	14	non
200	200	457	330	290	265	22	12-23	253		1100	27	27	14	non

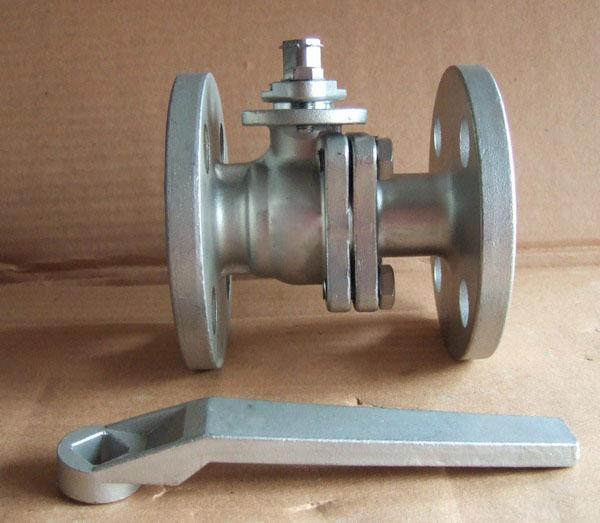

日标法兰球阀Q41F产品实拍：

日标法兰球阀Q41F相关球阀产品型号编制：

球阀型号编制方法说明：
●-鹤牌球阀型号编制表示方法说明：
球阀附加代号：V表示阀芯带有V型结构、D表示低温、B表示保温、P表示偏心结构、U和S及DY多表示上装式；
球阀名称代号：Q表示球阀；
球阀驱动代号：2表示电液动、3表示涡轮、6表示气动、7表示液动、9表示电动、手动无代号；
连接方式代号：1表示内螺纹、4表示法兰式、6表示焊接、7表示对夹式；
结构型式代号：浮动式：1表示直通流到、2表示Y型三通、4表示L型三通、5表示T型三通；
                    ：固定式：0表示半球直通、6表示四通流道、7表示直通流到、8表示L型三通、9表示Y型三通；
密封材质代号：B巴氏合金、F氟橡胶、F46衬氟、H锈钢、J衬胶、M蒙乃尔合金、N尼龙塑料、蒙乃尔P、Y硬质合金、W阀体直接加工；
压力等级代号：16表示压力为16公斤（1.6Mpa）最大可到64Mpa；
                    ：150LB表示美标磅级压力，最大耐压等级可达2500LB（150LB=1.6MPA/300LB=2.5-4.0mpa/400LB=6.4mpa/600LB=10mpa）；
                    ：5K表示日级压力，最大压力63K;
阀体材质代号：A钛及钛合金、C碳钢、I铬钼钢、P18-8系不锈钢、RMo2Ti系不锈钢、S塑料。
●-球阀编辑举例：
1、DQ41H-16P表示：D低温、Q球阀、4法兰连接、1浮动直通流道、H表示不锈钢、16压力为16公斤、P阀体为18-8系不锈钢；
2、Q645F-25C表示：Q球阀、6气动驱动、4法兰式、5T型三通流道、F氟塑料、25压力二十五公斤、C铸钢。
●-常见的鹤牌球阀型号有：
V型球阀：VQ40F、VQ640F、VQ940F、VQ641H、VQ941H、VQ70F、VQ670F、VQ970F、VQ71H、VQ671H、VQ971H；
保温球阀：BQ41F、BQ641F、BQ941F；
不锈钢球阀：Q41F、Q641F、Q941F、Q41H、Q641H、Q941H;
衬氟球阀：Q41F46、Q641F46、Q941F46；
低温球阀：DQ41F、DQ41H、DQ41Y;
对夹式球阀：Q71F、Q671F、Q971F、Q71H、Q671H、Q971H、
高温球阀：Q41M、Q641M、Q941M、Q41PPL、Q641PPL、Q941PPL、
固定球阀：Q347F、Q647F、Q947F、Q347H、Q647H、Q947H、Q347W、Q647W、Q947W;
涡轮球阀：Q341F、Q341H、Q341W、Q341Y;
焊接球阀：Q61F、Q361F、Q61H、Q661F、Q661H、Q961F、Q961H;
偏心半球阀：Q340F、Q640F、Q940F、Q340H、Q640H、Q940H、Q340Y、Q640Y、Q940Y；
上装式球阀：SQ340F、SQ940F、SQ340H、SQ940H、SQ347H、SQ647H、SQ947H、DYQ340F、DYQ640F、DYQ940F；
三通球阀：Q44F、Q45F、Q44H、Q45H、Q644F、Q645F、Q644H、Q645H、Q944F、Q945F、Q944H、Q945H;
四通球阀：Q46F、Q46H、Q646F、Q646H、Q946F、Q946H。
