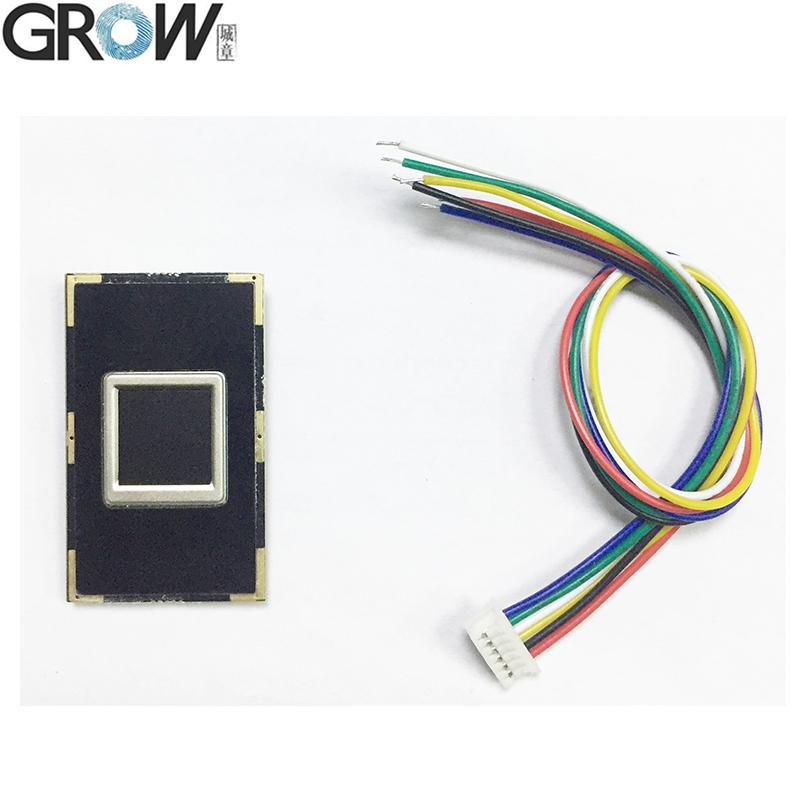

R301T指纹模块

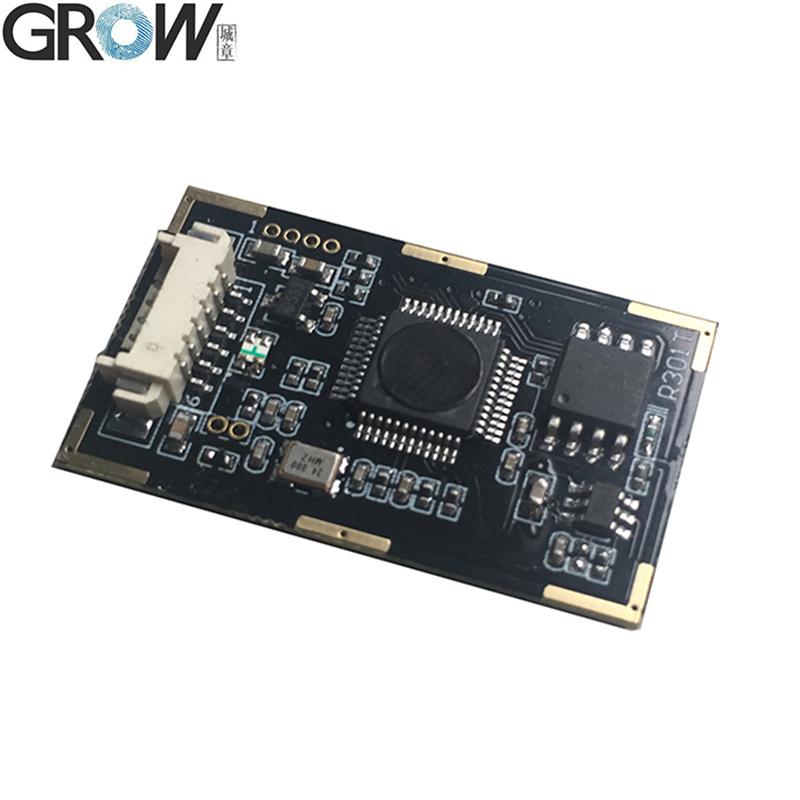

R301T指纹模块采用进口电容小面状采集芯片，集成了指纹算法芯片，是小型的一体式指纹模块；具有指纹录入、图像处理、特征提取、模板生成、模板存储、指纹比对,手指感应输出信号

在电池供电场合，触摸感应电源是DC3.3V-5V，电流是5uA左右， 必须是常供电，当有手指时感应输出一个低电平，唤醒单片机给指纹模块上电，从而达到省电的目的。



指纹模块指示灯说明：

当发采集指纹指令给模块时，蓝灯亮一下，连续发采集指令，蓝灯类似长亮

指纹录入成功或比对通过，蓝灯闪烁一下

指纹录入或比对失败，红灯闪烁一下。

技术参数：

供电电压：DC 4.2--6.0V

供电电流：

   工作电流：40mA

   峰值电流：60mA

指纹图像录入时间：＜0.1秒

窗口面积：10*10 mm

匹配方式：

   比对方式（1:1）

   搜索方式（1:N）

模板文件：496字节

存储容量：1700枚

安全等级：五级（从低到高：1、2、3、4、5）

认假率(FAR)：＜0.0001%

拒真率(FRR)：＜1.0%

搜索时间：＜0.2秒（1:1000时，均值）

上位机接口：RS232（TTL逻辑电平）、USB

通讯波特率：(9600╳N)bps其中N=1～12（默认值N=6，即57600bps）

工作环境：

   温 度：-20℃－+45℃

   相对湿度：10％RH－85％RH (无凝露)

储存环境：

   温 度：-40℃－+55℃

   相对湿度：＜85％H（无凝露）



适用于指纹锁,指纹保险柜,指纹门禁等场合

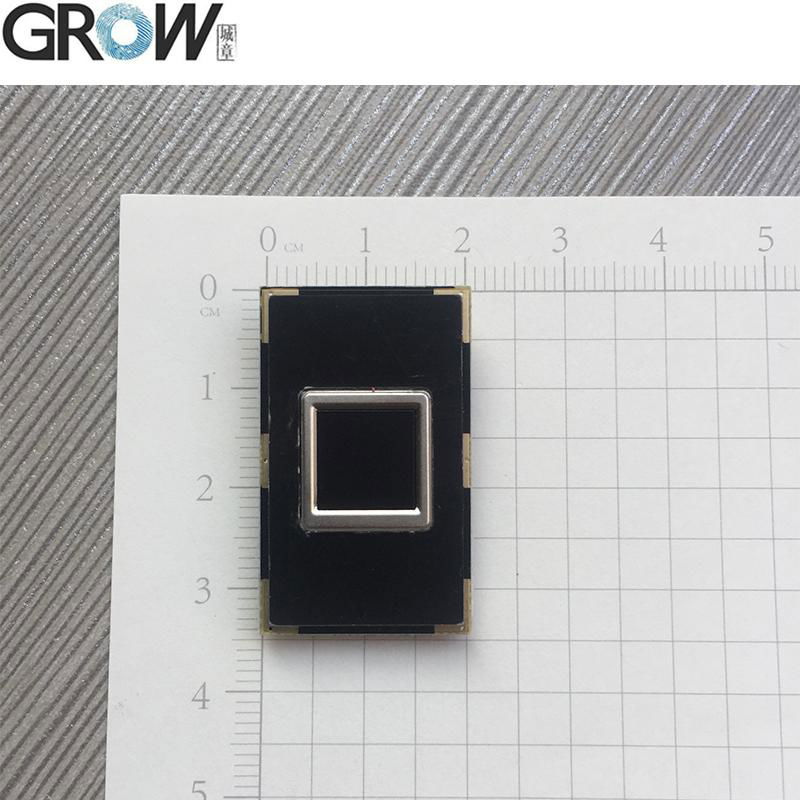

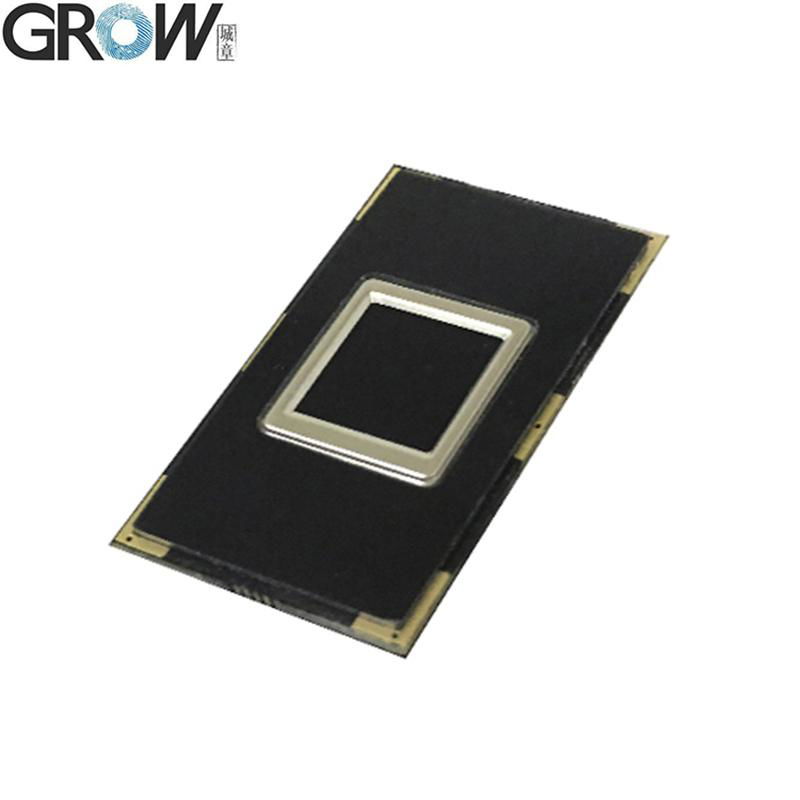

采集芯片尺寸，外形尺寸是33.4*20.4mm



R301T指纹模块电路示意图：

如果采用DC3.3V供电，下图电源芯片2--3脚短路就可以，但需小心哦，电源接错的话，瞬间烧毁模块



指纹模块配套安装支架
