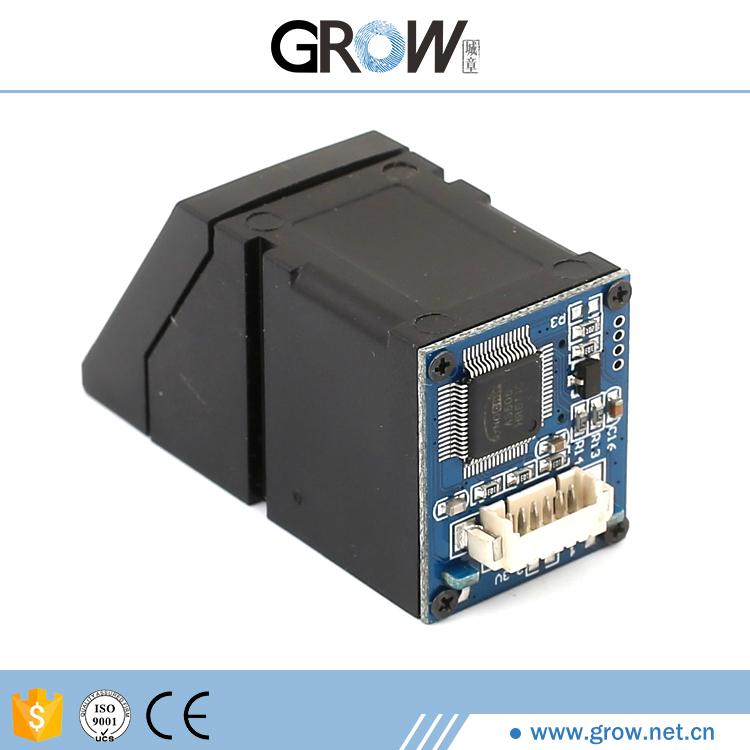

R307光学指纹模块集成了指纹算法芯片，具有指纹录入、图像处理、特征提取、模板生成、模板存储、指纹比对（1：1）或指纹搜索（1：N）等功能；工作电流低。具有手指感应输出，感应待机电流小于5uA。







技术参数：

供电电压：DC 4.2--6.0V

供电电流：

   工作电流：50mA（典型值）

   峰值电流：75mA

指纹图像录入时间：＜0.1秒

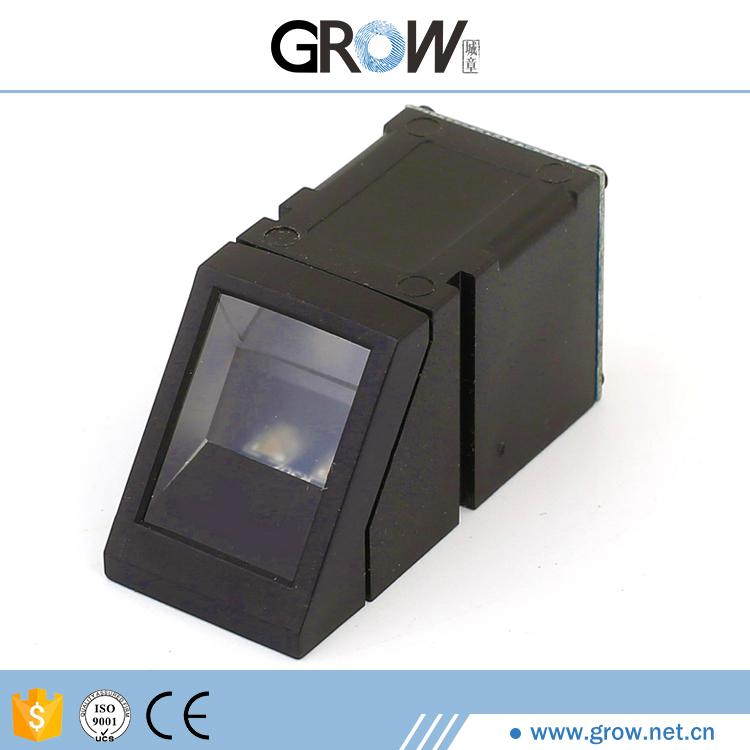

采集窗口面积：14*18 mm

匹配方式：

   比对方式（1:1）

   搜索方式（1:N）

模板文件：512字节

存储容量：1000枚

安全等级：五级（从低到高：1、2、3、4、5）

认假率(FAR)：＜0.0001%

拒真率(FRR)：＜1.0%

搜索时间：＜0.2秒（1:1000时，均值）

上位机接口：RS232（TTL逻辑电平）、USB

通讯波特率：(9600╳N)bps其中N=1～12（默认值N=6，即57600bps）

工作环境：

   温 度：-20℃－+45℃

   相对湿度：10％RH－85％RH (无凝露)

储存环境：

   温 度：-40℃－+55℃

   相对湿度：＜85％H（无凝露）



 适用于指纹锁,指纹保险柜,指纹门禁等场合

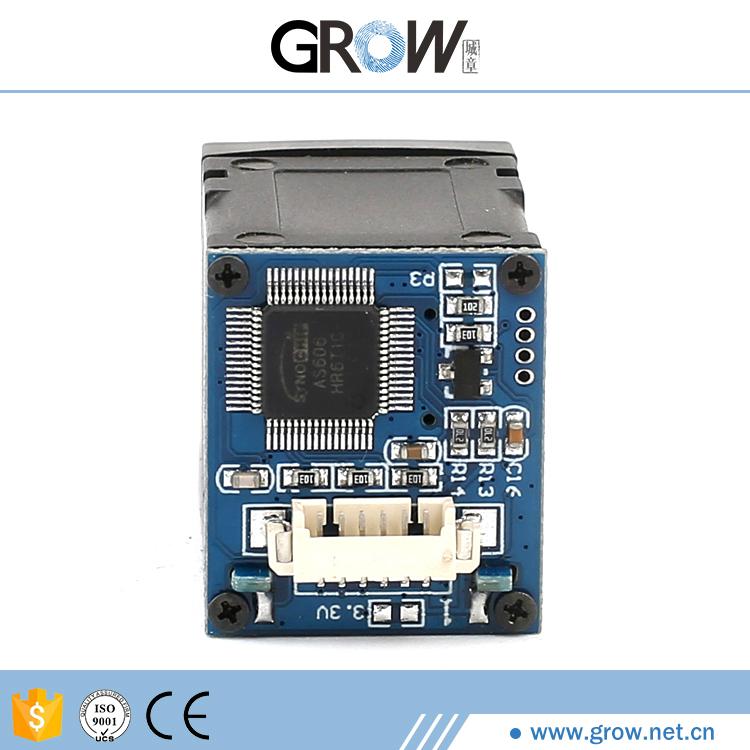

电路板示意图：（3.3V处短接，可用3.3V电源）





安装支架：



R307指纹模块的简要说明：

1.指纹容量：

       R307指纹模块存储容量标称是1000枚。

2.接口的说明：

       R307指纹模块上有RS232与外界通信； RS232接口是TTL电平，默认波特率为57600，可以进行更改，请参考通信协议；可以与单片机，例如ARM，DSP等带串口的设备进行连接，3.3V 5V的单片机可以直接连接。连接电脑需要进行电平转换，请注意电平转换，例如MAX232电路。

3.关于模块的检测

      指纹模块上电后，指纹采集窗口会闪一下，表示自检正常，如果不闪，请仔细检查电源，是否接反，接错等。正常工作时芯片有一些热，，这是正常现象，已经经过严格的测试，可放心使用。
