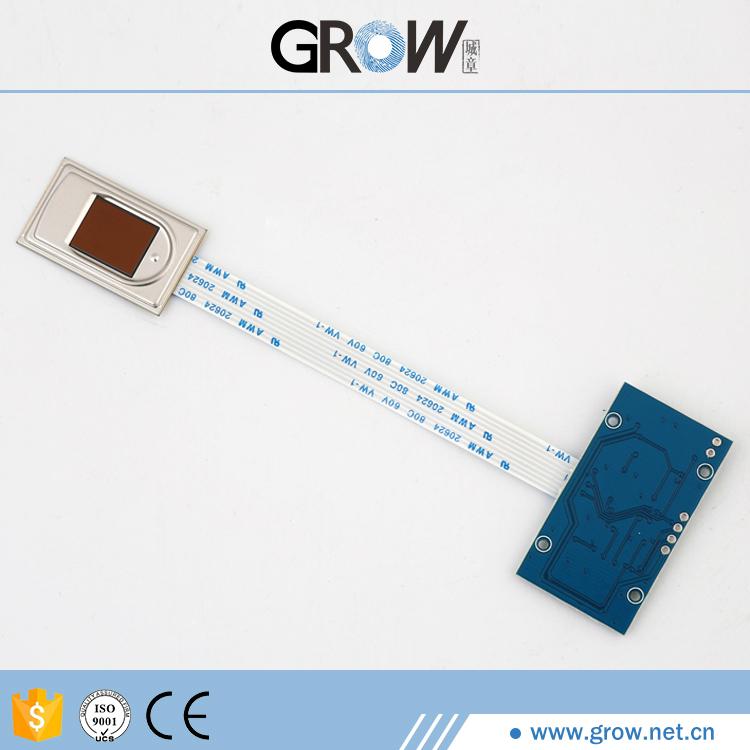

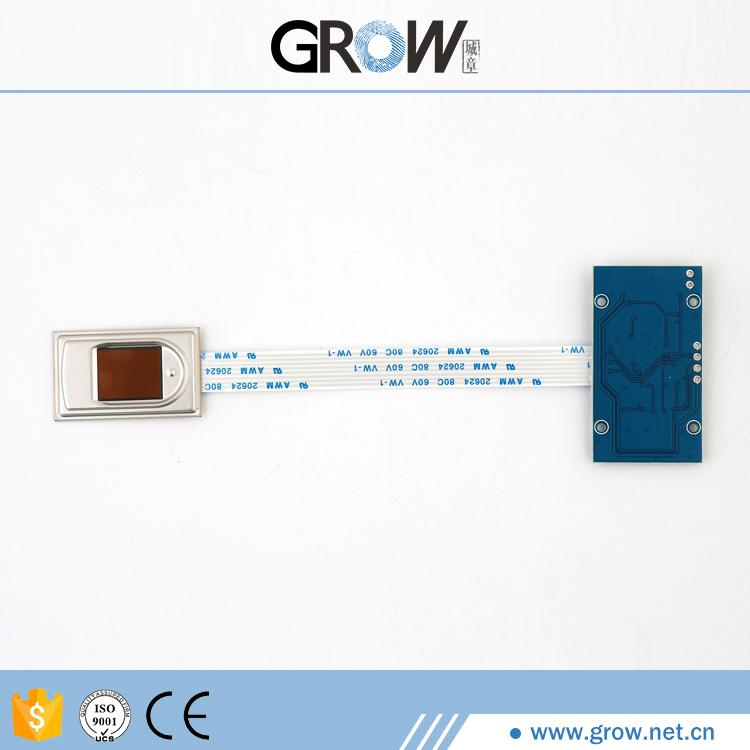

R306指纹模块采用瑞典FPC1011F3电容大面状采集芯片，集成了指纹算法芯片，具有指纹录入、图像处理、特征提取、模板生成、模板存储、指纹比对（1：1）或指纹搜索（1：N）等功能



技术参数：

供电电压：DC 4.2--6.0V

供电电流：

   工作电流：40mA（典型值）

   峰值电流：55mA

指纹图像录入时间：＜0.1秒

采集窗口面积：11*15 mm

匹配方式：

   比对方式（1:1）

   搜索方式（1:N）

模板文件：512字节

存储容量：1000枚

安全等级：五级（从低到高：1、2、3、4、5）

认假率(FAR)：＜0.0001%

拒真率(FRR)：＜1.0%

搜索时间：＜0.2秒（1:1000时，均值）

上位机接口：RS232（TTL逻辑电平）、USB

通讯波特率：(9600╳N)bps其中N=1～12（默认值N=6，即57600bps）

工作环境：

   温 度：-20℃－+45℃

   相对湿度：10％RH－85％RH (无凝露)

储存环境：

   温 度：-40℃－+55℃

   相对湿度：＜85％H（无凝露）

 适用于指纹锁,指纹保险柜,指纹门禁等场合





FPC1011F3采集芯片尺寸，外形尺寸是33.4*20.4mm，



电路板示意图：（外形尺寸是45*25mm，螺丝孔间距是28.5*21mm)
