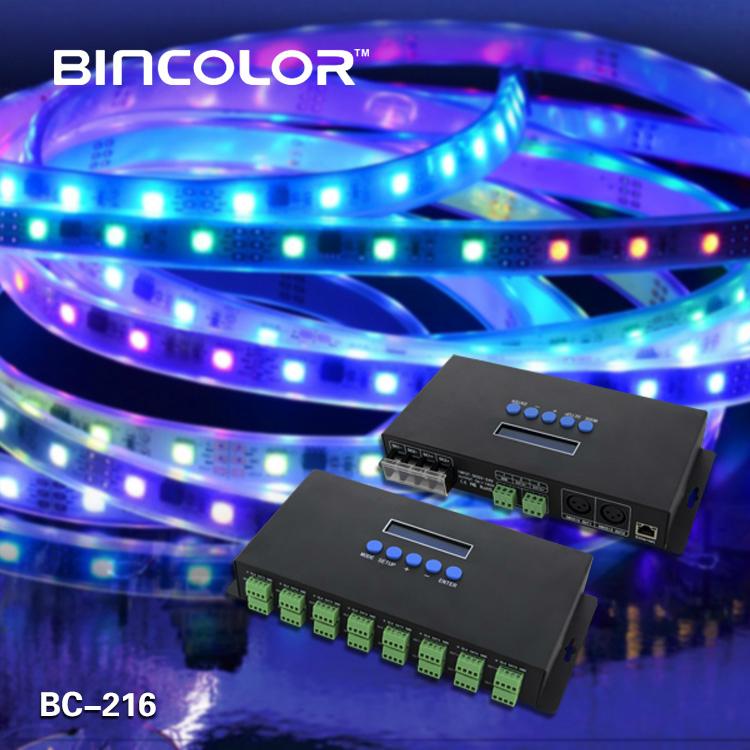

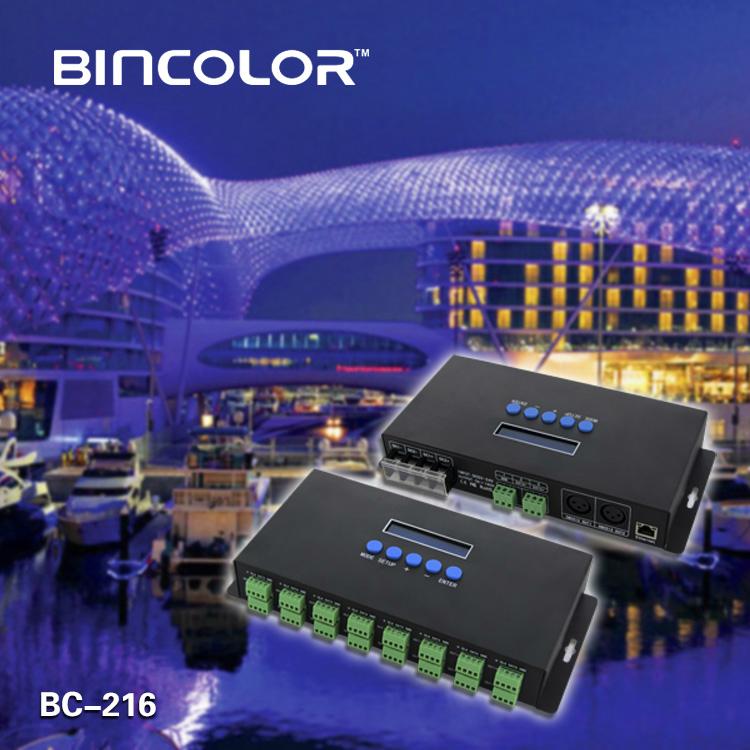

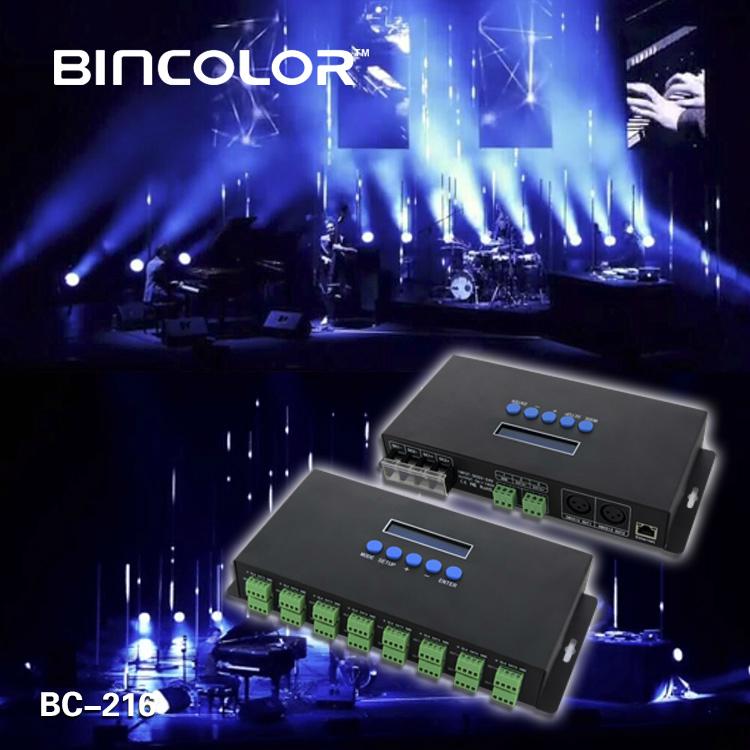

ArtNet控制器,BC-216 幻彩灯控制器,16路像素灯控制器
该款Ethernet-SPI/DMX像素灯控制器是一款将Ethernet信号转换成SPI像素的控制器,它是专为大型的高密度像素灯工程而设计,如矩阵面板灯,建筑的外形轮廓灯等。它把基于以太网的控制协议转化为各种像素灯芯片的控制号,同时还附加输出DMX512信号,方便用户接入不同种类的灯具,实现对工程上所有灯具的统一控制。
功能特点:
1、LCD液晶菜单显示及内置WEB SERVER设置界面,操作简单方便。
2、支持网络DMX协议ArtNet,并可扩充其它协议。
3、多路SPI(TTL)信号输出,最多达5440个像素点控制。
4、同时输出DMX512信号,方便接入不同的灯具。
5、支持多种像素点控制IC,灵活的控制方式。
6、支持在线固件升级。
7、易损器件采用DIP插件设计,由于错误接线或短路造成的损坏用户自己就能修复。
8、内建测试模式,采用带有指示灯的网络接口,工作状态一目了然。
性能参数:
型号 |
BC-204 |
BC-216 |
|
工作电压 |
DC5-DC24V |
DC5-DC24V |
|
输出电流 |
7A X 4CH(内置7.5A保险丝) |
3A X 16CH(内置5A保险丝) |
|
输入以太网控制协议 |
ArtNet |
ArtNet |
|
输出控制IC型号 |
2811/2801/6803/3001/8806/9813系列 |
||
控制像素点 |
680/CH X 4CH |
340/CH X 16CH |
|
输出DMX512 |
One port(1X512 Channels) |
Two port(2X512 Channels) |
|
工作温度 |
-20~55℃ |
-20~55℃ |
|
产口尺寸 |
L166×W110×H31(mm) |
L258×W145×H41(mm) |
|
产品重量 |
510g |
1100g |
产品接线示意图:
