RGB功率扩展器 LED功率放大器3路5A 缤彩BC-960-5A

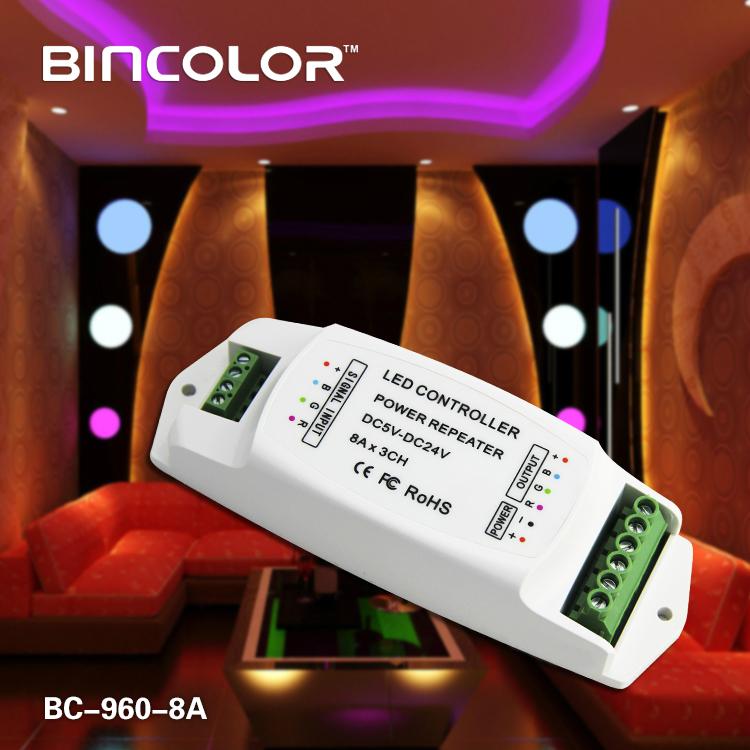

3路LED功率放大器BC-960-5A/8A：

     LED功率扩展器适用于PWM控制的LED控制器，调光器的功率放大，每增加一个扩展器就可以多连接一倍至三倍的LED灯数量，理论上可以连接无限个功率扩展器。功率扩展器有恒压和恒流的型号，可以混合连接，方便不同电压、大功率和小功率的LED灯具统一控制。不论是我司产品或者其他公司的产品，只要是PWM控制，电压合适，都可以使用此系列功率扩展器。

 性能参数：

型号	BC-960-5A	BC-960-8A
输入电源	DC12V-DC24V	DC12V-DC24V
最大负载电流	5A/路×3	8A/路×3
输出信号	恒压PWM	恒压PWM
输出最大功率：	180W(12V)360W(24V)	288W(12V)580W(24V)
产品尺寸：	L125×W45×H36(mm)	L165xW56xH36 (mm)
包装尺寸：	L130×W47×H42(mm)	L170xW77xH45 (mm)
产品重量	105g	150g



功能与特点：

1.三通道RGB输出，5A/CH,共15A;8A/CH，共24A。

2.接受PWM控制信号。

3.理论上可连接无限个功率放大器，无限放大功率。

4.控制器和放大器之间距离可达500米。



外型尺寸：

接线说明：

1、3路5A功率扩展器与RGB扩展器的接线示例：

2、3路8A的功率放大器与LED控制器的接线示例：



更多同类产品：

LED功率扩展器BC-963是一款支持高频共阳极PWM脉冲信号输入的3路5A LED功率放大器，该款产品带有过流保护、短路保护。

功率扩展器有1路的、3路的、4路的，分别用于单色LED灯、rgb幻彩灯、rgbw全彩灯。另外还有恒压和恒流的型号，可以混合连接，方便不同电压、大功率和小功率的LED灯具统一控制。用于PWM控制的LED控制器，调光器的功率放大，理论上可以连接无限个功率扩展器。恒流与恒压的扩展器可以混接。

   性能参数：

型号:	1路高频扩展器	3路高频扩展器	4路高频扩展器
输入电源:	DC5V-DC24V	DC5V-DC24V	DC5V-DC24V
最大负载电流:	10A×1路	5A/路×3	RGB: 3A×3CH     W: 9A×1CH
输出信号:	恒压PWM	恒压PWM	恒压PWM
输出最大功率:	50W(5V)120W(12V)240W(24V)	75W(5V)180W(12V)360W(24V)	RGB:36W×3CH    W:108W(12V)   RGB:72W×3CH   W:216W(24V)
产品尺寸:	L176×W46×H30(mm)	L176×W46×H30(mm)	L176×W46×H30(mm)
包装尺寸:	L178×W48×H35(mm)	L178×W48×H35(mm)	L178×W48×H35(mm)
产品重量:	120g	135g	140g



功能与特点：

1、pwm功率放大器需要一个恒压开关电源提供电压，自动适应DC5-24V。

2、共阳极输入、输出接口。

3、上电下电记忆功能，输出过流保护、短路保护。

4、支持高频率共阳极PWM脉冲信号输入。

5、可配合LED控制器，DMX512解码器，LED调光器实现联机控制，可实现丰富的变化效果。



外型尺寸：








———————————————————————————————



产品包装：
