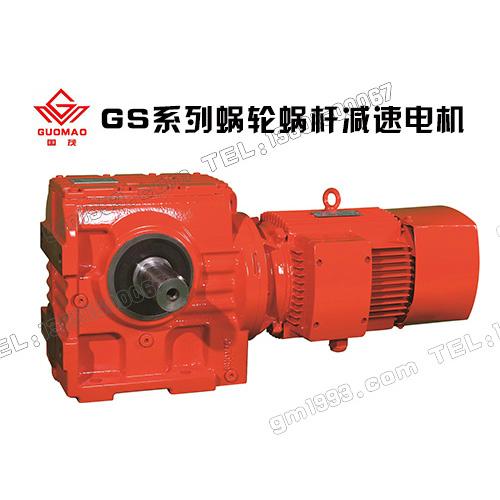

GS系列减速机结构形式说明
斜齿轮蜗杆减速机输出轴垂直于输入轴，由一级斜齿轮和一级蜗轮蜗杆构成。
1. GS型：底脚轴伸式安装
2. GSF型：B5法兰轴伸式安装
3. GSA型：空心轴安装
4. GSAF型：B5法兰空心轴安装的
5. GSAZ型：B14法兰空心轴安装
6. GSH型：空心轴锁紧盘安装的
7. GSHF型：B5法兰空心轴锁紧盘
8. GSHZ型：B14法兰空心轴锁紧盘
9. GSAT/GSHT型：带防转臂空心轴锁紧盘安装
10. GS..SZ..AD..型：轴输入型
11. GS..R型：和r系列减速机的组合
以上机型对应的外形结构详见：下图s系列减速机的外形尺寸

斜齿轮蜗轮蜗杆减速机型号表示方法
GSAF87 - Y0.75 - 6P - 222.40 - M4 – A - ∮60 – 270°- ③
1. G为公司代号
2. SAF87表示机型和规格号（参数详见样本）
3. Y0.75为电机代号和功率
4. 6P为电机级数，一般还有2P、4P、8P
5. 传动比为222.40
6. 安装形式为M4（参见下图安装形式图例）
7. 输出法兰方向为A向（参见s系列减速机安装形式图例）
8. 空心轴输出时，输出轴孔径为∮60（安装尺寸等参数详见国茂G系列斜齿轮减速电机电子样本）
9. 电机接线盒方向（角度）为270°，参见下图电机接线盒位置表示方法
10.GS系列减速机接线盒入线口位置为③，参见下图接线盒入线口表示方法

注：1.需带联接法兰时请注明
2.输入轴型没有电机各项内容
3.不注明接线盒方向时，则默认为安装形式中的0度位置。不注明入线口位置时，则默认为X位置。
4.对GS系列减速机输出轴旋转方向和输入轴旋转方向有特别要求的用户，请与国茂减速机集团技术部联接,并在订货时用简图或文字说明。
