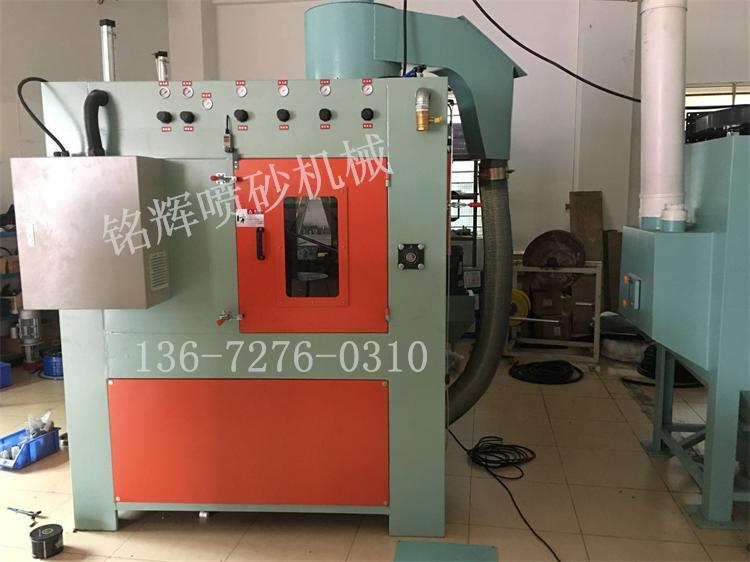

4工位间歇转盘式自动喷砂机

4工位间歇转盘式自动喷砂机
型号:MH1180-6A
品牌:铭辉
原产地:中国
类别:工业设备 / 通用机械 / 喷涂设备
标签︰转盘式自动喷砂机 , 间歇式自动喷砂机 , 自动喷砂机
单价: ¥66000 / 台
最少订量:1 台
发送查询

产品描述

4工位6枪型转盘式自动喷砂机,转盘式自动喷砂机又叫转台式自动喷砂机、间歇式自动喷砂机、连续式自动喷砂机。它也是一款产能高、效率高的自动喷砂机。喷砂大转盘上上配置4个8个12个或多个小转盘,又分为4个区域,喷砂装卸区、喷砂待加工区、喷砂加工区、吹净室。需要喷砂机的产品人工放在喷砂装卸区。大转盘会360°自动旋转,人工只需要站在同一位置将产品装、卸即可。用户也可根据自己的一些产量要求配置流水作业,但是配置装、卸区一般需要机械手,成本较高。

转盘式自动喷砂机适用于盘类、圆柱类、方形工件的内外表面喷砂批量生产,如不粘锅、手电筒、烤盘、不锈钢盆、电饭煲、发热盘、气缸、瓶体、树脂工艺品、CD外壳、相机外壳等多种产品的喷砂加工,玻璃灯罩、陶瓷等酒瓶的表面方案、图案雕刻及雾化处理效果。

1、主机外壳:
采用3mm厚钢板焊接而成,表面喷漆。机舱下部有过滤网防止大的杂物和工件掉入砂料中。喷砂机主机上设有观察视窗,可以观察整个加工过程,随时处理突发情况。
喷砂区尺寸:  1150mm(长)×800mm(宽)×850mm(高)。
主机外形尺寸:1600mm(长)×1500mm(宽)×2100mm(高)。
整机外形尺寸:2100mm(长)×1800mm(宽)×2900mm(高)。
2、转盘组:
本机工件输送采用转盘输送,输送电机采用三相齿轮减速电机,电机功率为1.5kw。
1个大转盘,4个小转盘,转速可调。
大转盘尺寸:直径1000mm,厚度15mm.
小转盘尺寸:直径400mm,厚度6mm(夹具自备)

3、喷枪摆动装置:
喷枪摆动采用连杆摆动机构,喷枪作角度摆动,喷枪摆动距离和位置可根据喷砂效果进行调整,喷枪摆动速度为15m/min。摆动电机采用三相齿轮减速电机,功率为0.4kw。喷砂机的摆动轴及枪架用冷拉钢,材料为Q235和45#钢,热处理方式为淬火处理,硬度为HRC45。
4、喷枪组:
本机配置6支喷枪,喷枪材料采用铝合金,型号:DS-C。喷嘴材质采用优质耐磨碳化硼。喷嘴通径:Ф8mm。喷枪距离、角度和位置完全可以根据用户的产品需要进行调控,可以设置为全部摆动,也可以设置为全部不摆动。每支喷枪启动采用单独控制,根据加工要求可以启动所需喷枪数量。

5、吹净舱:
本机配有吹净舱,另配有一把手动吹净风枪,用于喷砂完成后,工件和机台的吹净。
6、集砂斗:
由3mm优质低碳钢板焊接而成,表面喷漆处理。集砂斗内设置有过滤网, 防止工件或者较大杂物掉入料舱内,堵塞喷枪而影响正常的工作。
7、检修门:
由3mm优质低碳钢板焊接而成,表面喷漆处理,其上配有观察视窗,以便于观察喷砂加工过程,随时处理突发意外情况。
8、旋风分砂器:
  由3mm优质低碳钢板焊接而成,表面喷漆处理,外形尺寸:直径500×高1000(mm)。
9、除尘系统:
本机配置一台滤芯除尘器,过滤效率为:92%大于25微米粒子。它可使粉尘与气体有效地分离, 将工作中产生的粉尘清除,大大降低对环境污染造成的危害。其废气排放可达国家环保排放标准(GB-/T16157-1996):TSP≤120mg/m3。
滤芯除尘器由高效滤芯、反吹滤芯机构、离心风机、集尘斗车、机体、风管、风管弯头等组成。
1)、机体由3mm优质低碳钢板焊接而成,内外表面喷漆处理。外形尺寸:1000×3000×1900(mm)。
2)、滤芯φ320X650(mm),共4件。高效滤芯除尘处理,净化效果符合国家环保标准。
3)、离心风机9-19型,A式传动,功率为:5.5KW,转速:2900转/分。
4)、集尘斗车由3mm优质低碳钢板焊接而成,表面喷漆处理。外形尺寸:400×400×300(mm)。
5)、风管由PVC管连接而成,表面喷漆处理。
6)、清灰方式:脉冲定时清灰。

10、电气系统:
1)、电气系统由PLC、过滤器、压力表、调压阀、电磁阀、行程开关、电机及相应的管路及控制元件组成。(主要电器元件选用AB,ABB,施耐德,西门子,西门康,英菲凌等品牌)
2)、电源设置为三相四线制(380V,50HZ),并同时设置有漏电保护开关。

11、空气压缩系统(客户自备):
喷砂压力按工艺要求可进行调整,压力由1~7bar不等,喷枪由调压阀控制,并配有压力表显示,要求空压机满足空气压力不小于6bar,不高于8.5bar,6支喷枪需配备流量6m3/min干燥压缩空气(由用户自备),并配备1个1m3贮气罐。
12、能源配置及消耗:
1、离心风机1台:         功率5.5kw;
2、喷枪摆动电机1台:   功率0.4kw;
3、大转盘电机1台:      功率1.5kw;
4、小转盘电机1台:      功率0.75kw;
5、照明及控制电路:    功率约0.25kw;
6、机器总功率:        除空压机外约8.4kw。
