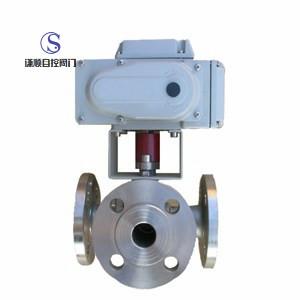

~Q944/Q945F电动法兰三通球阀详细资料
            电动法兰三通球阀采用谦顺自控系列回转式角行程电动执行机构，以AC220V、AC380V或DC24V电源电压作动力，接受工业自动化仪表控制系统输入的(4-20mA、或1-5VDC)电流信号或电压信号，即可控制运转，实现对工艺介质的比例调节或二位切换控制。三通球阀是综合国内外先进技术而开发的新型三通切换型调节阀。标准球芯有L型三通双口孔种，改变球芯与管道的相对角度，可以对三支管道流体实现不同的组合控制；T型孔道可起配比作用，适用于液休、气体、蒸汽等介质的配比调节与控制。

Q944/Q945F电动法兰三通球阀简述

 1．电动三通球阀有两座和四座密封结构，阀芯孔道有L型和T型两种结构形式，采用控制阀芯旋转角度，改变阀芯孔道与管道口的连接状态，可实现对三条支管不同的组合控制。三通球阀流通能力大，可控制气体、液体、蒸汽，更适用于控制高粘度，纤维颗粒状的流体。也适用于密封要求较严格的场合。
2．两阀座密封三通球阀具有结构紧凑、外形美观、密封性能好，它能实现对管道中介质流向的切换。也能使相互垂直的两个通道连通或关闭(如流向图A)
3．四阀座密封三通球阀具有造型美观、结构紧凑合理，它不仅可实现介质流向的切换，也可使三个通道相互连通，同时可关闭任意一个通道，使另外两个通道连通，灵活控制管路是介质的合流或分流(如流向图B)。
4．T型阀芯孔道可使三条正交的管道互相连通或切换，起分流或合流作用；L型孔道连接相互正交的两管道。使另一条孔道切断，起改变介质流向作用。
5．三通球阀的主要产品系列：如流向图所示选择工况；A图L型、B图T型(1-4)


Q944/Q945F电动法兰三通球阀性能规范

公称通径DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200
流量系系数KV 17 33 62 95 146 232 350 439 810 1205 1912
公称压力PN(MPa) 1.6、2.5、4.0、6.4
球芯转角 0~90°
球芯型式 L型或T型
流量特性 快开式或比例调节式
连接形式 法兰式、管螺纹式(G")
电动执行机构 型号 JM系列
 电源电压 AC220V、AC380V、DC24V
 作用形式 开关型/调节型(隔爆型)
调节型 信号范围 0～10mA、4～10mA 、1-5VDC
开关型 电信号 AC220V、AC380V、DC24V；反馈信号：有源触点信号或无源触信号

Q944/Q945F电动法兰三通球阀连接尺寸和外形 PN1.6MPa

 型号 公称通径
DN(mm) 尺寸(mm)
  L L2 D D1 D2 b f Z-d H W
Q44F-16C
　　　(P)
　　　(R) 15 150 72 95 65 45 14 2 4-14 95 130
 20 160 80 105 75 55 14 2 4-14 110 130
 25 180 90 115 85 65 14 2 4-18 120 140
 32 200 100 135 100 78 16 2 4-18 144 180
 40 220 110 145 110 85 16 3 4-18 152 220
 50 240 120 160 125 100 16 3 4-23 182 220
 65 260 130 180 145 120 16 3 4-18 193 240
 80 280 140 195 160 135 20 3 8-18 217 270
 100 320 160 215 180 155 20 3 8-18 245 350
 125 380 190 245 210 185 22 3 8-18 282 500
 150 440 220 280 240 210 24 3 8-23 319 600
 200 550 260 335 295 265 26 3 12-23 380 1000
 250 670 310 405 355 320 30 3 12-25 460 1400
 300 720 370 460 410 375 30 3 12-25 520 1800
