型号: | JSF-M222A-2L |
---|---|
品牌: | TPQE |
原产地: | 中国 |
类别: | 电子、电力 / 其它电力、电子 |
标签︰ | PT100温度传感器 , 电机温度传感器 , 电机测温专用PT100 |
单价: |
¥36
/ 件
|
最少订量: | 100 件 |
功能特点

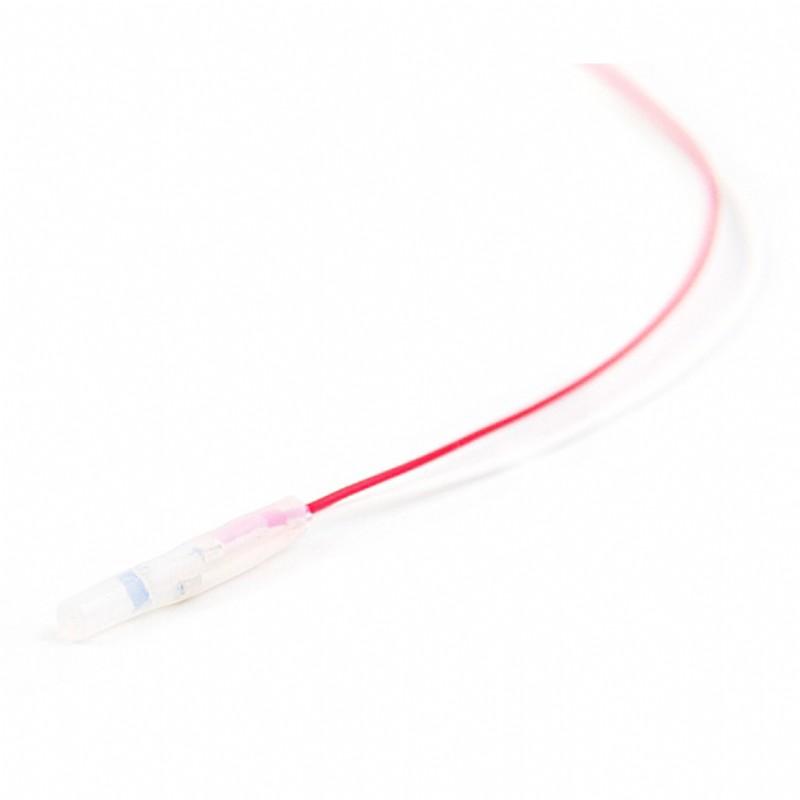

铂热电阻是一种精确度高,灵敏度高的传感器,其线性温度阻值优于其它电阻式传感器,性能稳定,可靠性高。产品分为小型电机用铂热电阻传感器,大型电机用铂热电阻传感器,高压电机用铂热电阻传感器与轴承用铂热电阻传感器。产品安装简单,与KLB智能型温度控制仪配合使用可直接显示电机的线圈及轴承的实际工作温度。
铂热电阻传感器的分度号有2种,分别是Pt100与Pt1000。它们是指当环境温度为0度时的阻值。如Pt100是100欧,Pt1000是1000欧。
Pt100分度表
温度 | 0 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 |
阻值 | 100.0 | 103.90 | 107.79 | 111.67 | 115.54 | 119.40 | 123.24 | 127.08 | 130.90 | 134.71 | 138.51 |
温度 | 110 | 120 | 130 | 140 | 150 | 160 | 170 | 180 | 190 | 200 | |
阻值 | 142.29 | 146.07 | 149.83 | 153.58 | 157.33 | 161.05 | 164.77 | 168.48 | 172.16 | 175.86 |
技术参数
型号 | 测温范围(℃) | 分度号 | 允差等级 | 探头材料 | 外形尺寸(mm) | 0℃时的阻值(Ω) | 热响应时间(秒) | 绝缘电阻(500V±5V) |
WZP-3X16-T |
-40-200℃ | Pt100 | A级 | 陶瓷 | Φ3x16 | 100±0.06 | <1 | ≥100MΩ |
B级 | 100±0.12 | |||||||
WZP-3X16-B | -40-200℃ | Pt100 | B级 | 金属 | Φ3x16 | 100±0.12 | <2 | ≥100MΩ |
WZP-4X32-T | -40-200℃ | Pt100 | A级 | 陶瓷 | Φ4x32 | 100±0.06 | <2 | ≥100MΩ |
B级 | 100±0.12 | |||||||
WZP-4X32-B | -40-200℃ | Pt100 | B级 | 金属 | Φ4x32 | 100±0.12 | <3 | ≥100MΩ |
