WZPM轴承测温PT100温度传感器批发零售

WZPM轴承测温PT100温度传感器批发零售
型号:WZPM
品牌:TPQE
原产地:中国
类别:电子、电力 / 其它电力、电子
标签︰轴承测温传感器 , PT100温度传感器 , WZPM温度传感器
单价: ¥180 / 件
最少订量:10 件

产品描述

产品简介

生产高精度WZPM轴承测温PT100温度传感器 Pt100铂热电阻作为测量温度用的传感器,通常和显示仪表、记录仪表及控制装置配套使用,测量范围-50℃~180℃。可以用在电机的轴承测温,也可以用在纺织、机械、铁路机车等有需要测量温度的场合。能够直接显示出轴承的实际工作温度和被测部位的实际温度。便于记录和进行控制调节。

产品详细信息

生产高精度WZPM轴承测温PT100温度传感器

功能特点概述
Pt100铂热电阻作为测量温度用的传感器,通常和显示仪表、记录仪表及控制装置配套使用,测量范围-50℃~180℃。可以用在电机的轴承测温,也可以用在纺织、机械、铁路机车等有需要测量温度的场合。能够直接显示出轴承的实际工作温度和被测部位的实际温度。便于记录和进行控制调节。

特点
采用德国进口薄膜铂热电阻元件,产品质量达到IEC751国际标准。铂电阻的电阻值随着温度的变化而变化。温度和电阻的关系接近于线性关系,偏差极小,且电气性能稳定。耐振动、可靠性高,同时具有精确灵敏、稳定性好、产品寿命长和安装方便等优点。
工作原理
Pt100铂电阻温度传感器是利用金属铂在温度变化时自身电阻值也随之改变的特性来测量温度的,显示仪表将会指示出铂电阻的电阻值所对应的温度值。当被测介质中存在温度梯度时,所测得的温度是感温元件所在范围内介质层中的平均温度。
型号示例

订货
订货时, 请详细说明产品型号、测温端尺寸、安装孔深度、铂热电阻分度号、引线长度。特殊要求供需双方商定。例如:单支铂热电阻WZPM-201,测温端Φ6×18,安装孔深40mm,铂热电阻分度号Pt100,引线长度2000mm。双支铂热电阻WZP2M-201,测温端Φ6×18,安装孔深40mm,铂热电阻分度号Pt100,引线长度3000mm。

技术数据

型号 测温范围 分度号 精度等级 0℃阻值 热响应时间 绝缘电阻
WZPM-201 -50℃~ 180℃ PT100 A 100Ω±0.06Ω 6秒 ≥200MΩ
WZPM-209 B 100Ω±0.12Ω
测温端 螺纹 材料 引线 用途
长度 规格 材料 耐温
Φ6X18 M8X0.75  1Cr18Ni9Ti
不锈钢
引线长度用户定义 3X0.2m㎡
7/0.2
F46导线 200℃ 轴承测温
Φ8.7X16 M10X1

传感器工作电流应≤1mA

外型尺寸示例

安装说明
将传感器安装在需要检测温度的部位,不要让传感器引线承受拉力,引线接在电机接线盒内,屏蔽线应接地(接在电机壳体上)。

示意图说明
在轴承座的适当位置按螺纹尺寸钻孔,绞相应的内螺纹,安装牢固。传感器的端面接触到轴承外环上,引线接在接线盒内。避免在运输和电机工作时脱落。

型号示例

订货
订货时,请详细说明产品型号、测温端尺寸、安装孔深度、铂热电阻分度号、测温端和接线端螺纹尺寸,波纹护套管长度,接线端长度。特殊要求供需双方商定。
例如:单支铂热电阻WZPM-208BT,铂热电阻分度号Pt100,测温端Φ8 x 38,安装孔深60mm,测温端螺纹M10×1,接线端螺纹M12×1, 波纹护套管长度2000mm,接线端长度500mm。



技术数据

测温范围 分度号 精度等级 0℃阻值 热响应时间 绝缘电阻
-50℃~ 180℃ PT100 A 100Ω±0.06Ω 6秒 ≥200MΩ
B 100Ω±0.12Ω

型号

测温端材料 测温端尺寸 波纹护套管 测温端螺纹 接线端螺纹 引线

WZPM-201B

1Cr18Ni9Ti
不锈钢
Φ6X18 Φ8

M8X0.75
M10X1

M12X1
M14X1.25
橡胶线或氟46线
3X0.2m㎡
WZPM-208B H62 Φ8X45 Φ8 M10X1 同上 同上

WZPM-209B

H62 Φ8.7X16 Φ8 M10X1 同上 同上

WZPM-208BT

陶瓷 Φ8X38 Φ8 M10X1 同上 同上
WZPM-2010B H62 Φ10X45 Φ8 M14X1.25 同上 同上

传感器工作电流应≤1mA

结构示例

安装说明
将传感器安装在需要检测温度的部位,不要让传感器引线承受拉力,引线接在电机接线盒内,屏蔽线应接地(接在电机壳体上),安装时应牢固、密封、可靠。

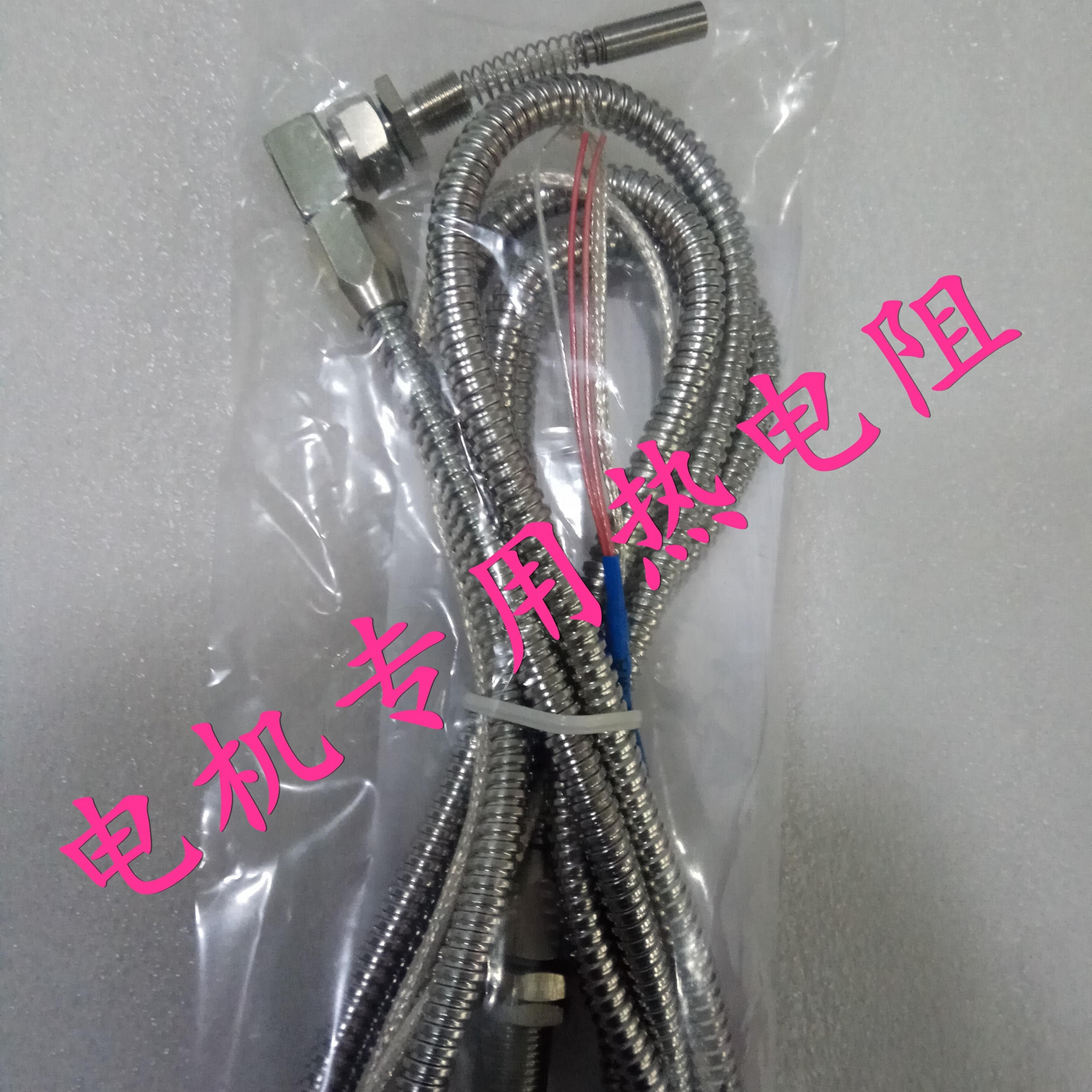

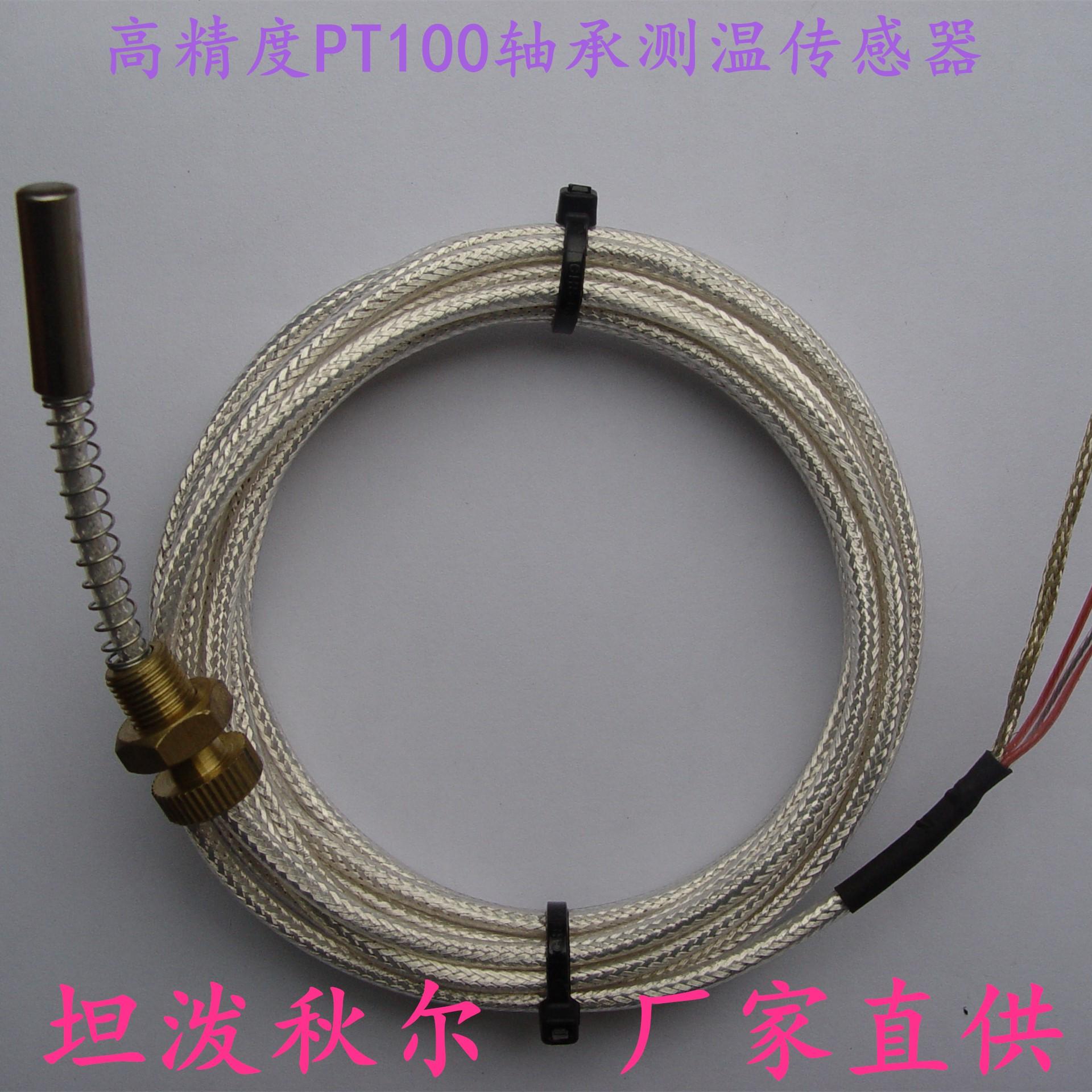

WZPM轴承测温PT100温度传感器批发零售 1WZPM轴承测温PT100温度传感器批发零售 2WZPM轴承测温PT100温度传感器批发零售 3
