一、综述

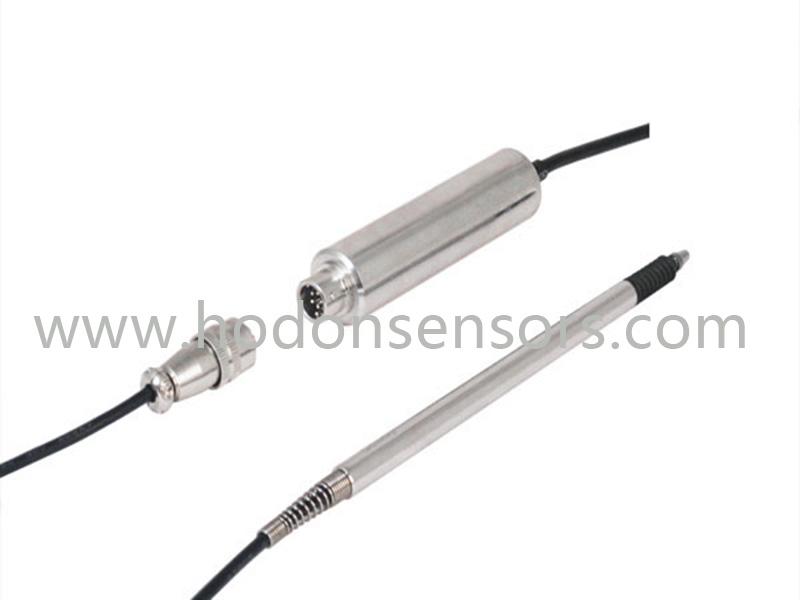

　　笔形LVDT传感器又称电感测量头，是标准回弹式位移传感器的升级型号。属于差动变压器式位移传感器（LVDT），型号特点是外径φ8mm，有效行程0-2mm，0-5mm，0-8mm，精度1μm、5μm、10μm，常用于检具，测量汽车零部件、硬盘、手机外壳等的厚度、平滑度、孔径、尺寸。

　　外配变送器，可以输出二线制4-20mA、三线制0-5V、三线制0-10V、四线制RS485信号。变送器可以一拖一、一拖二、一拖四、一拖八，更多路的信号采集，可以定制。

二、优势

　　1、 笔形LVDT位移传感器（电感测头）具有优良的性能，无滑动触点，重复精度高，稳定性好，使用寿命长久。

　　2、它适用于质量控制和计量应用中的高精度，非常适合测量小行程。

　　3、尺寸精小，直径φ8mm。

　　4、量程范围为0-8mm。

　　5、测轴移动部分采用专用的精密导轨；测量探头采用耐磨的氧化锆,钨钢,红宝石；电子电路密封在304不锈钢金属管内，可以在潮湿和灰尘等恶劣工况中工作。

　　6、笔形LVDT位移传感器（电感测头）供电电压为9-28V；外配高性能信号解调器，可输出标准信号：0-5V电压信号或4-20mA电流信号， 可被计算机或PLC使用。

三、应用领域

　　笔形LVDT位移传感器（电感测头）可广泛应用于航天航空，机械，建筑，纺织，铁路，煤炭，冶金，塑料，化工以及科研院校等国民经济各行各业。

　　用来测量检具、零部件的厚度、平滑度、锥度等、伸长、振动、膨胀、轴径等。应用实例有玻璃生产检测；汽车零件在线检测、手机外壳平整度就检测。
