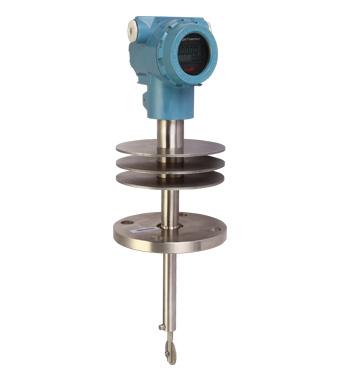

压缩空气流量计

压缩空气流量计
型号:CK1
品牌:辰坤仪表
原产地:中国
类别:电子、电力 / 仪器、仪表 / 流量仪表
标签︰西安流量计厂家 , 靶式流量计 , 气体流量计
单价: ¥4500 / 件
最少订量:1 件

产品描述

压缩空气流量计是根据卡门涡街理论进行工作的,可用于测量气体、蒸汽、压缩机空气的流量。西安辰坤仪表生产的CK1压缩空气流量表,有远传型,现场显示型,温压自动补偿型。压缩空气流量计可广泛应用于化工、石油、冶金、轻工、环保、市政、电力等部门。







特点

1、压缩空气流量计准确度较高,液体测量精度为1.0%,气体测量精度为1.5%。

2、无活动部件,无磨损,结构简单,长期稳定。

3、压损小,约为孔板流量计的1/4

4、安装方式灵活,可水平,垂直和不同角度倾斜安装

5、采用微功耗高新技术,电池供电的现场显示型流量计,可不断电运行两年以上。

6、采用消扰电路和抗震动传感头,具有一定抗坏境震动性能

7、温压补偿一体化设计。

8、电流输出均为电隔离型,具有良好的共模干扰抑制能力。

9、同时显示流量值与累积流量值,温度、压力值,不必轮流切换。



局限性:

    (1)压缩空气流量计不适用于低雷诺数(Ren≤2×104)测量,在高黏度、低流速、小口径情况下应用受到限制。

    (2)管道有振动的场所应选用耐振检测方式的仪表。

    (3)旋涡分离的稳定性受到沈速分布畸变和旋转流的影响,应根据上游侧不同形式的阻流件配置足够长的直管段,一般可参照节流式差压流量计的直管段长度要求安装。

    (4)与涡轮流量计相比,仪表系数较低,分辨率低,且口径越大越低,一般应用于中小口径(DN25~DN300)。

    (5)仪表在脉动流、混相流中应用尚缺试验数据。

    压缩空气流量计的选型和使用是用好流量计的关键环节。目前国内压缩空气流量计使用情况不是很理想的主要原因是选型不当,使流量计没有工作于仪表流量范围的中、上区域(仪表信号质量好,准确度高,具有较好的抗振动性能),有些由于管道没有充满介质,用户不愿意缩管,甚至超出了所选流量计的使用范围,无法测量。



压缩空气流量计的仪表口径及规格要遵循以下原则进行选择:

    (1)明确流体的名称、组分。

    (2)明确工作状态的、常用、*小流量。

    (3)明确、常用、*低工作压力和工作温度。

    (4)工作状态下介质的黏度。

    (5)根据被测流体状态的不同(液体、气体、蒸汽)进行仪表流量范围、口径大小的计算与选择。



压缩空气流量计的技术参数

仪表型号

SCLUG-N

SCLUG-A

SCLUG-B

SCLUG- C

SCLUG- D1/D2

信号输出

脉冲

4-20mA

4-20mA

可选4-20mA或脉冲

供电电源

24VDC±15%

24VDC±15%

锂电池

24VDC±15%

24VDC±15%和锂电池

通讯接口

可选RS485

可选RS485

精度等级

液体:1.0级
气体:1.0级
蒸汽:1.5级

液体:1.0级
气体:1.0级
蒸汽:1.5级

液体:1.0级
气体:1.0级
蒸汽:1.5级

显示器

仪表材质

304SS

304SS

304SS

防爆等级

可选ExiaIICT5或ExdIIBT6

可选ExiaIICT5或ExdIIBT6

可选ExiaIICT5或ExdIIBT6

防护等级

IP65

IP65

IP65

整机功耗

<1W

<1W

<1W

仪表通经

DN15~DN300

DN15~DN300

DN15~DN300

安装方式

法兰夹持或一体化法兰连接

法兰夹持或一体化法兰连接

法兰夹持或一体化法兰连接

耐压等级

可选1.6MPa或2.5MPa

可选1.6MPa或2.5MPa

可选1.6MPa或2.5MPa

介质温度

-40℃~250℃、-40℃~350℃

-40℃~250℃、-40℃~350℃

-40℃~250℃、-40℃~350℃

环境温度

-20℃~60℃

-20℃~60℃

-20℃~60℃



压缩空气流量计的流量范围



仪表口径(mm)

液体流量范围(m3/h)

气体流量范围(m3/h)

15

1.2-6.2

2.8-12

20

1.5-10

5-40

25

1.6~16

8.8-55

40

2~40

27~205

50

3~60

35~380

80

6.5~130

86~1100

100

15~220

133~1700

150

30~450

347~4000

200

45~800

560~8000

250

65~1250

890~11000

300

95~2000

1360~18000

(300)

100~1500

1560~15600

(400)

180~3000

2750~27000

(500)

300~4500

4300~43000

(600)

450~6500

6100~61000

(800)

750~10000

11000~110000

(1000)

1200~1700

17000~170000

>(1000)

协议

协议













联系电话;13201722646

QQ:291419848

邮箱:xackyb@126.com

网址:www.xackyb.cn





西安辰坤仪表致力于流量仪表的研制开发中,长期服务于流量计量控制领域。我们郑重承诺,本公司产品从出厂之日起12个月三包,出现非人为损坏质量问题,本公司负责包修、包换、包退,并提供终身维护服务。
