重油流量计是采用传统的电容靶式流量计原理，保证重油流量计的耐用性、实用性，使用寿命长等特点，同时使重油流量计测量精度高，稳定性好的优势。

重油流量计也可适用于各种纯净赃污及腐-蚀性介质的测量。





一、概述

    CK1 系列电容式靶式重油流量计是在传统靶式流量计的基础上，随着新型传感器、微电子技术的发展研制开发成的新型电容力感应式流量计，它既有孔板、涡街等流量计无可动部件的特点，同时又具有很高的灵敏度、与容积式流量计相媲美的准确度，量程范围宽。 采用芯片级的电容式力传感器、高效的抗过载结构设计是该新型产品真正实现高精度、高稳定性的关键核心，加之其特有的抗干扰、抗杂质性能，除能替代常规流量所能测量的流量计量问题，尤其在高粘度、脏污介质、易凝易堵、高温、低温、强腐蚀等流量计量困难的工况中具有很好的适应性,广泛应用于石油、化工、冶金、电力、制药、环保、食品等领域。

  *适用管径范围宽：Φ10~Φ2000至更大；

  *适用温度范围广：-196°C ~ 500°C；

  *适用高/低压力工况：0~42MPa；

  *适用各种介质：气体、液体（包括高粘度液体、浆体）、蒸汽；

  *适用于低流速介质，其可测量*低流速为0.08m/s。



二、原理及特性

1、结构

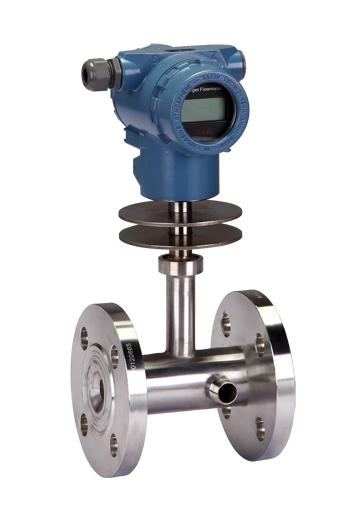

 CK1系列电容式靶式重油流量计主要由测量管（外壳）、新型电容力传感器、阻流件、积算显示和输出部分组成。

2、工作原理

 当介质在测量管中流动时，因其自身的动能通过阻流件（靶）时而产生的压差，并对阻流件有一作用力，其作用力的大小与介质流速的平方成正比，其数学方式表达如下：

F=CdAρ·V2/2

式中：F ——阻流件所受的作用力（kg）

      Cd——物体阻力系数

      A ——阻流件对测量管轴向投影面积(mm2)

      ρ ——工况下介质密度（kg/m3）

      v ——介质在测量管中的平均流速(m/s)

阻流件(靶)接受的作用力F，经刚性连接的传递件（测杆）传至电容力传感器，电容力传感器产生电压信号输出：

V=KF

式中：

     V——电容力传感器输出的电压（mV），  K——比例常数，  F——阻流件（靶）所受的作用力（kg）

 由此，此电压信号经前置放大、AD转换及计算机处理后，即可得到相应的瞬时流量和累积总量。



3、产品特点

·整台仪表结构坚固无可动部件，拆卸方便；

·可选用多种防腐及耐高低温材质（如哈氏合金，钛等）；

·整机可做成全密封无死角（焊接形式），无任何泄漏点，可耐42MPa高压；

·压力损失小，仅为标准孔板的1/2△P左右；

·抗干扰，抗杂质能力特强；

·仪表内设自检程序，故障现象一目了然；

·传感器不与被测介质接触,不存在零部件磨损,使用安全可靠；

·可就地采用干式标定方法，即采用砝码挂重法。单键操作可完成标定；

·具有多种安装方式供选择，如选择在线插入式，安装费用低；

·具有一体化温度、压力补偿，直接输出质量或标方；

·具有可选小信号切除、非线性修正、滤波时间可选择；

·能准确测量各种常温、高温500度、低温-200度工况下的气体、液体流量；

·计量准确，精度可达到0.2%；

·重复性好，一般为0.05%～0.08%，测量快速；

·可根据实际需要更换阻流件（靶片）而改变量程；

·低功耗电池现场显示，能在线直读示值，显示屏可同时读取瞬时和累积流量及百分比棒图；

·安装简单方便，极易维护；

·多种输出形式，能远传各种参数；

·抗震动性强，一定范围内可测脉动流。

技术参数表

被测介质	液体；气体；蒸汽
公称直径	法兰式15～500mm		夹装式15～500mm		插入式65～5000mm
公称压力	0．6～42MPa		0.6～42MPa		0.6～42MPa
介质温度	-200℃～+500℃或更高温度
精 确 度	±0.2%	±0.5%		±1.0%		±1.5%
范 围 度	1：3（液体）	1：8（液体、气体）		1：15（液体、气体）		1：12（蒸汽）
补偿形式	温度补偿；压力补偿
重 复 性	0.05%～0.08%
供电电源	机内自备锂电池（3.6V）；外供电源24VDC
输出形式	现场显示；4～20mA二线制；脉冲0～5V；RS485/RS232；GPRS无线远传；HART
测量管材料	碳钢；不锈钢；亦可按用户要求协商提供
防爆标志	本安型（ExiaIICT4）； 隔爆型（ExdIICT4）
防护等级	IP65；IP67
法兰规格	流量计连接法兰规格执行GB/T系列标准，也可以根据用户要求特殊加工。







联系电话;13201722646

QQ:291419848

邮箱:xackyb@126.com

网址:www.xackyb.cn





西安辰坤仪表致力于流量仪表的研制开发中，长期服务于流量计量控制领域。我们郑重承诺，本公司产品从出厂之日起12个月三包，出现非人为损坏质量问题，本公司负责包修、包换、包退，并提供终身维护服务。
