管段式超声波流量计

管段式传感器解决了外缚式传感器和插入式传感器安装过程中由于管道不标准和人为安装误差而造成的测量精度下降的问题，真正达到了百分之一的测量精度。

标准管段式流量计工作稳定、精度高，材质为碳钢或不锈钢，可浸水工作，水深小于等于三米。管段式传感器需要停产安装，管段为法兰连接 ，适用于管径DN10-DN1000mm. 产品一经推出即得到了国内外广大客户的青睐，已远销韩国、日本、澳洲、美国等地区，受到国内外客户广泛好评。

主要产品：

便携式超声波流量计              固定分体式超声波流量计

手持式超声波流量计              盘装式超声波流量计

固定式超声波流量计              智能型超声波流量计

外夹式超声波流量计              TDS-100H手持式超声波流量计

插入式超声波流量计              固定一体基本型超声波流量计

管段式超声波流量计

技术特点：【联系人：王泽锋，013889694845】

   ◆  TDS-100系列超声波流量计采用了低电压、多脉冲时差原理，双平衡信号差分发射、接收海峰专利技术（专利号：03110864.4），使整机的测量精度和抗干扰性得到了质的提高；

   ◆  整机线路采用硬件无关化设计方法，元器件性能的差异不影响测量性能，保证了超声波流量/热量计的一致性；

   ◆  所采用的元器件均为国际上最新、最先进的大规模集成电路；

   ◆  线路板的焊接采用国际上先进的SMD自动贴装焊接工艺；

   ◆  灵活多变的中文显示主机和多样化的传感器满足各种不同的工业现场。

1、使用工况条件

（1）测量介质：热水、海水、污水、工业用水、循环水、酸碱液、汽油、柴油等能传播超声波的单一均匀稳定的液体。

（2）管路材质：钢、不锈钢、铸铁、水泥、PVC等材质质密的管道，允许有衬里。

（3）测量管径：DN15—DN6000mm。（外缚：15-6000；插入：80-6000；管段：15-1000）

（4）测量流速：0—±32m/s。

（5）主机安装方式：壁挂式、盘装式、便携式、手持式。

（6）传感器安装方式：外缚式、插入式（采用不停产安装、无压力损失）、管段式（可浸水工作）。

（7）传输距离：探头到转换器的距离可达500m（超过此长度请与我方联系）。

（8）工作电源：AC220V或DC8-36V或AC7-30V。

（9）环境温度：主机-30℃~+80℃，探头：-40℃~+160℃。

（10）环境湿度：相对湿度≤90RH。

大连海峰仪器发展有限公司1996年6月6日成立十六年来，一直从事具有自有知识产权的系列超声波流量计研发、生产，拥有了多项专利技术，产品质量和性能得到了不断的提高，产品销量每年都有大幅度的增加。产品遍布于石油、化工、冶金、电力、水处理、热力、自来水等各行各业。近年来，TDS-100系列超声波流量计已开始批量出口韩国、北美、日本、澳洲等地。

产品均通过国家质量ISO9001:2000认证，成功使用案例颇多，产品采用双核CPU、双插入技术，更具备抗干扰，稳定性能更强，100%无堵塞、100%无泄漏，全数字液晶显示的超声波流量仪表，分类有：管段式，插入式，外夹式等多种。

展望未来，我们要继续秉承“专业、合作、创新”的企业精神，刻苦研发、精益求精做好自己的产品，以产业报国、发展壮大民族工业为己任。

低价诚招全球各地代理及加盟商【联系人：王泽锋，013889694845】



大连海峰超声波流量计厂家 超声波流量计生产厂家



更多详情请直接拨打我的手机号13889694845和我联系我会为您做精准的选型和报价 欢迎您的来电咨询洽谈



 大连海峰超声波流量计厂家



大连海峰超声波流量计厂家报价 诚招全国各地经销商 代理商 加盟商 欢迎来电洽谈



联系人 王经理 电话 13889694845  手机号可以添加微信



大连海峰超声仪器有限公司生产厂家



大连超声波流量计 大连海峰 TDS-100 时差法 流量计  大连海峰超声波流量计壁挂主机

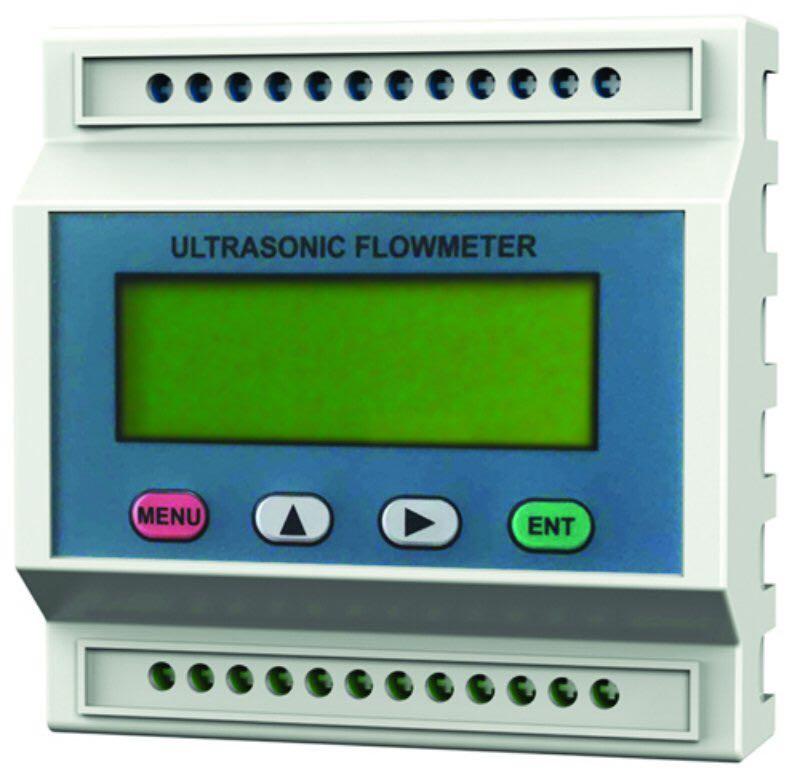

固定分体式超声波流量计广泛应用于工业现场中各种液体的在线流量计量。主机分为壁挂标准型、壁挂防爆型、盘装型和本地显示型 (F4型主机)；传感器分为外缚式、插入式、管段式等。2、主机技术参数* 测量精度：1.0级* 重 复 性：优于0.2%* 测量周期：500ms (每秒2次，每个周期采集128组数据)* 工作电源：220VAC/8~36VDC* 流速范围（0.25-12）m/s(流速分辨率0.001m/s)* 显    示：2×10汉字背光液晶可显示瞬时流量及正、负、净累积流量、流速等* 操    作：4×4轻触键盘 (F4主机磁性4按键) 操作* 信号输入：◇3路4-20mA模拟输入,精度0.1%,可输入压力、液位、温度等信号◇2路三线制PT100铂电阻* 信号输出：◇1路隔离RS485输出 ◇1路4-20mA或0-20mA输出 ◇1路隔离OCt (脉冲宽度6~1000ms之间可编程，默认200ms)  ◇1路继电器输出 (脉冲宽度200ms )
* 数据存储：选配内置数据存储器（SD卡) 可存储时间、瞬时流量、累积流量、信号状态等，通过专用软件可将数据导入计算机，便于统计与管理。* 通讯协议：MODBUS协议，M-BUS协议，FUJI扩展协议，并兼容国内其它厂家同类产品的通讯协议* 其它功能：◇自动记忆前512天、前128个月、前10年正/负/净累积流量◇自动记忆前30次上、断电时间和流量并可实现流量的自动或手动补加，可通过MODBUS协议读出◇可编程批量（定量）控制器，故障自诊断功能◇可通过E-mail传送来的代码文件实现软件升级* 防护等级：传感器IP68，F4主机IP68，其余主机IP65    * 防爆等级：EXdⅡBT4 (TDS-100F2型)



主营产品：超声波流量计 大连海峰 TDS-100 时差法 流量计 超声波水表 双声道水表  多声道超声波流量计 超声波热量表 管段式超声波热量表 远传水表 电磁流量计
