超声波流量计模块主机|超声波流量计模块主机价格



大连海峰超声波流量计模块式主机质量可靠 价格实惠 欢迎全国各地代理商来电洽谈
大连海峰超声仪器有限公司生产厂家



大连海峰超声仪器有限公司  联系人 王经理 电话13889694845  手机号可以添加微信



超声波流量计



1、 产品概述

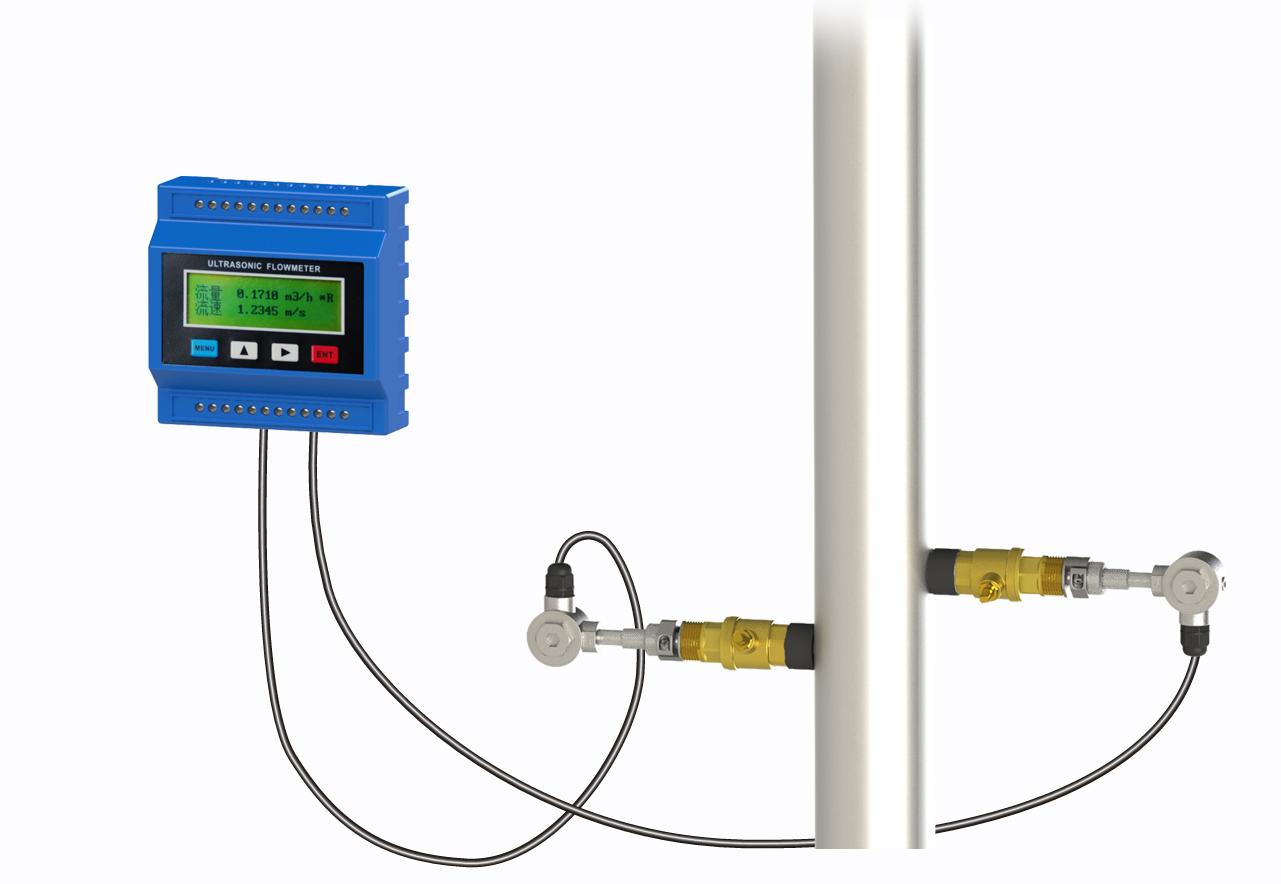

大连海峰模块式超声波流量计适用于系统集成商的配套工程、水利水资源或供热系统等联网监控项目的流量计量，具有体积小、价格低、操作简单、输出接口功能齐全等特点。



2、 技术参数



* 测量精度：1.0级，重复性：优于0.2%
* 工作电源：隔离8~36VDC
* 显    示：2×10背光汉字液晶显示器可显示瞬时流量、流速及正/负/净累积流量等
* 操    作：4键轻触键盘设参
* 信号输入：◇3路4-20mA模拟输入，精度0.1%,可输入压力、液位、温度等信号
            ◇2路三线制PT100铂电阻
* 信号输出：◇1路隔离RS485输出
            ◇1路隔离OCt (脉冲宽度6~1000ms之间可编程，默认200ms)
            ◇1路继电器输出 (脉冲宽度200ms )
            ◇1路4-20mA输出 (有源、无源输出可选)
* 数据存储：选配内置数据存储器（SD卡) 可存储时间、瞬时流量、累积流量、信号状态等，通过专
            用软件可将数据导入计算机
* 通讯协议：MODBUS协议，M-BUS协议，FUJI扩展协议，并兼容国内其它厂家同类产品的通讯协议
* 其它功能：◇自动记忆前512天，前128个月，前10年正/负/净累积流量
            ◇自动记忆前30次上、断电时间和流量并可实现自动或手动补加
            ◇可通过E-mail传送来的代码文件实现软件升级
* 防护等级：IP57
* 安装方式：导轨式 (主机)

外缚式超声波流量计

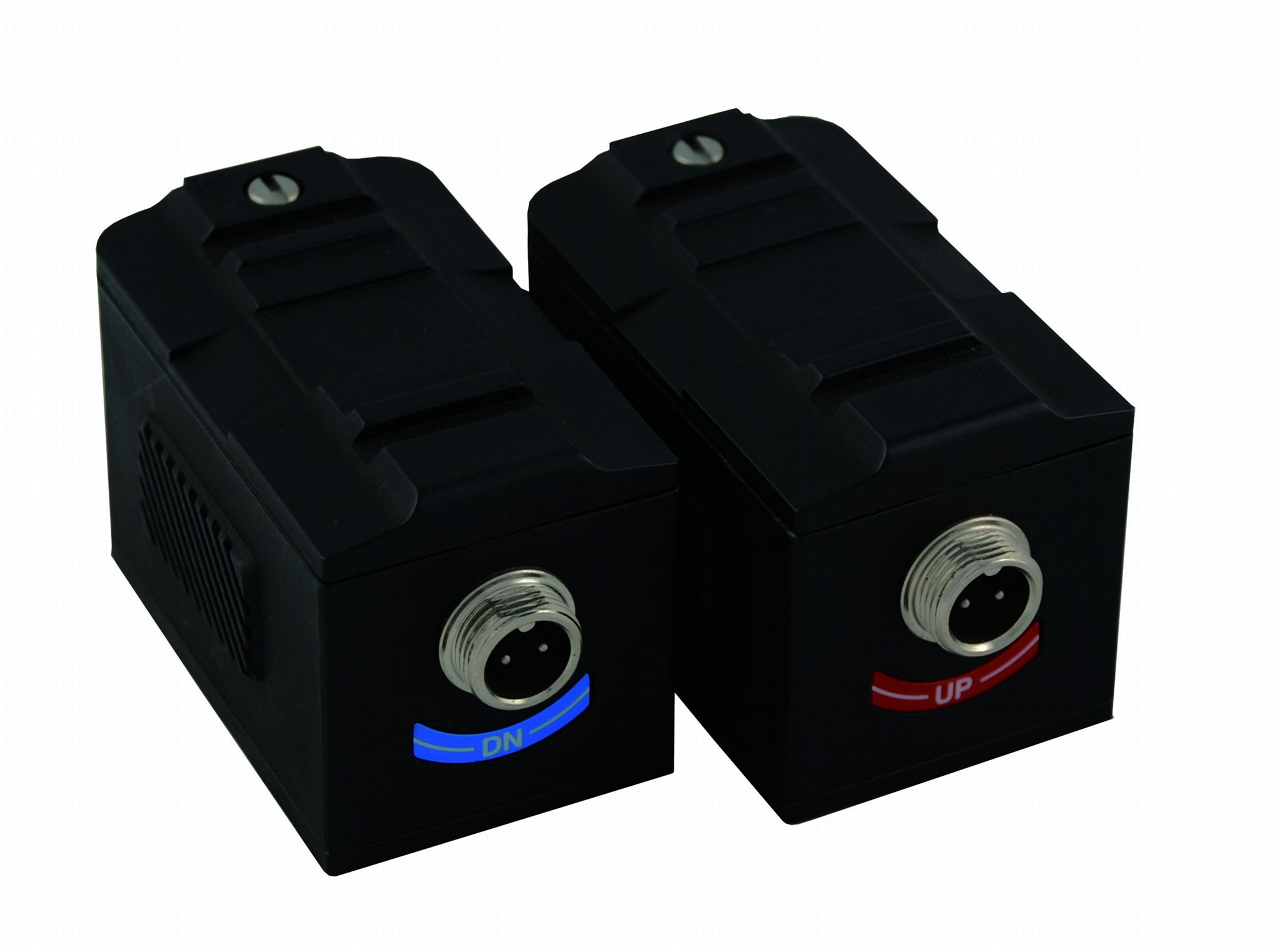

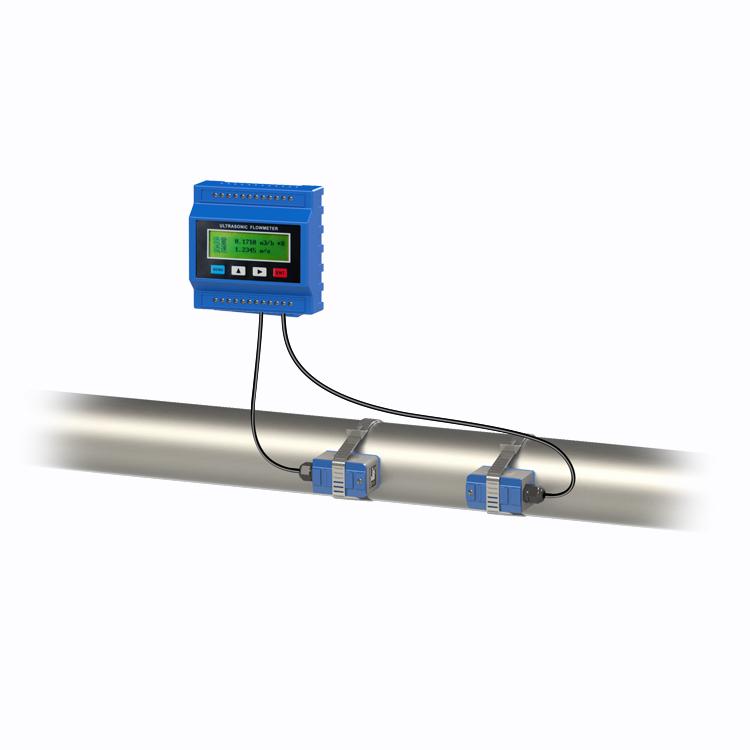

TDS-100F1AB外缚式传感器安装方便，易于现场人员安装维护。只要选择一个合适的测量点，把测量点处的管道参数输入到流量计中，然后把探头捆绑在管道上即可，如下图。安装外缚式传感器不受压力影响，可带压不停产安装。最高温度可达110℃，根据测量管径分为标准S1型（适用于管径DN15-DN100mm）、标准M1型(适用于管径DN50-DN1000mm)、标准L1型(适用于管径DN300-DN6000mm)。产品一经推出即得到了国内外广大客户的青睐，已远销韩国、日本、澳洲、美国等地区，受到国内外客户广泛好评。

主要技术特点

TDS-100型系列超声波流量计采用微处理技术，超大规模集成电路，与其它超声波流量计相比除具有“三高一低”（高精度、高可靠性、高性能、低价格）的显著特点外，还具有下列更多优势：

（1）0.2ns直接时差测量电路，40ps时差测量分辨率，保证仪表可达到1%的线性度和0.5%的重复性，测量精度达1%。

（2）低电压、多脉冲信号双平衡发射接收海峰专利技术，抗干扰电路设计，可用于几乎全部工业环境（特别是变频器环境中）。

（3）全窗口化中文显示，2×20字符液晶显示器。

（4）正、反双向计量，可计量正、负、净累积流量，流速等。

（5）外壳模具制造，防护等级：IP65。

（6）配温度变送器可实现热量计量，可显示瞬时流量（m3/h）、流速（m/s）、累计流量（m3）、累计热量（GJ）、峰值流量及时间等。

（7）在机器上配有防雷击元件，以保障机器在雷区良好的运行，也可在电源上直接并上避雷器，以便得到更好的保护。

（8）完备的信号输出和灵活的联网功能，可满足不同用户的各种要求。

1输入信号：5路4-20mA模拟输入，精度0.1%，可输入温度、压力、液位等其它信号。

2输出信号：1路4-20mA或0-20mA模拟电流信号；继电器及OCT输出；RS-232/485标准串行接口输出；可利用GPRS、PSTN、CAN总线、GSM短消息联网。

（9）完备的软件设计：日、月、年累计功能：可记忆前64个运行日、前64个运行月、前5个运行年中任何一天、任何一月、任何一年的累计流量，便于查询和管理。

（10）上、断电管理功能：可记录前64次上电、断电时间及上、断电时刻的瞬时流量，保护所有数据，用户可以选择自动或手动补量，减少用户流量损失。

（11）具有故障自诊断功能，并可自动记忆前64个运行日的工作状态是否正常。

（12）低功耗、高可靠性；TDS-100型系列在设计中选用了世界著名的IC生产厂家的产品，品质超群，整机功耗仅2W。
