UPVC电动球阀 电动塑料球阀

UPVC电动球阀 电动塑料球阀
型号:Q911F-16S
品牌:上海卓特
原产地:中国
类别:工业设备 / 机械五金 / 阀门
标签︰UPVC电动球阀 , 电动UPVC球阀 , 电动球阀
单价: ¥1000 / 件
最少订量:1 件

产品描述

UPVC电动球阀 产品特点

UPVC电动球阀采用双由令承插连接,不须使用特殊工具即可快速装配,具有结构紧凑、耐磨损、容易拆卸、方便检修、维护简单易行等优点。电动UPVC球阀阀体材质卫生无毒、耐腐蚀性强、重量轻、应用范围广,例如:纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业。
    1、UPVC电动球阀采用双向双由令结构,可同时当由令及阀门使用,可在前段设备管路不必停工的状态下,关闭球阀,卸下由令,进行后段工程维修。
    2、UPVC电动球阀阀体具有优良的耐化学腐蚀性能,在由令端有FPM或EPDM "O"环,配合PTFE垫座之使用,能防止多数化学物质之腐蚀。
    3、垫座松紧可做适度调整。管壁平洁光滑,输送流体时具有较小的磨擦阻力和附着力。
    4、UPVC电动球阀阻燃性能为自熄性。低热传导性能,约为钢材的1/200。重量轻,相当于钢管1/5,铜管的1/6。
    5、介质中重离子含量达超纯水标准,卫生指标符合国家卫生标准要求。
    6、优异的耐老化和抗紫外线性能,使正常使用寿命比其它管道系统均有很大的延长。

UPVC电动球阀由UPVC塑料球阀阀体与电动执行器组合成,UPVC塑料电动球阀优点压力落差小,流体直线通过, UPVC塑料气动球阀快速开关90°,保养费用低,密封性佳,耐温度特性优异,运用范围广,可普及工业及民生用管。根据材质可耐高温(-20~120℃)的流体输送,耐药性优良,管壁光滑,磨擦阻力小, UPVC塑料电动球阀材料符合环保经济实惠,质量轻施工维护容易,阀之接端形式,可分为内螺纹式,法兰式,适用于介质纯水、高低温药液、食品、温泉水及民生用热水输送系统。

UPVC电动球阀具有结构紧凑,外观精美,体小量轻,性能可靠,品质优良,使用方便等诸多特点;UPVC电动球阀广泛适用于冶金,石油,化工,电力,制药,造纸,能源,水处理,船舶,纺织,食品加工,楼宇自动化等领域。

UPVC电动球阀 技术参数

公称通径

DN(mm)

15~100

公称压力

PN(MPa)

1.0

泄 漏 量

A级(软密封)

压力试验

GB/T 13927、JB/T9092-1999

连接方式

双由令、法兰

适用温度

-20—80℃

驱动方式

电    动

电动执行器

ZTD型、ZTHQ型、用户指定产品

防护等级

IP67/IP68

控制形式

开 关 型

电   压

AC220V/AC380V/AC110V/DC24V

UPVC电动球阀 主要零件材质

零件名称

材    料

电动执行器

ZTD型/ZTHQ型:铝合金

阀    体

UPVC  PP  CPVC

球    体

UPVC  PP  CPVC

密 封 圈

PTFE

阀    杆

UPVC  PP  CPVC

O 型 圈

EPDM  FPM



UPVC电动球阀 外形尺寸                                       单位:mm

DN

G

L

H

L1

D1

D2

D3

N-D

电动执行器

螺纹

法兰

螺纹

法兰

ZTD

ZTHQ

15

1/2

113

147

174

215

161

65

95

31

4-14

ZTD-05

ZTHQ-05

20

3/4

124

161

185

226

161

75

105

37

4-14

ZTD-05

ZTHQ-05

25

1

142

187

192

234

161

85

115

44

4-14

ZTD-05

ZTHQ-05

32

1 1/4

178

225

204

245

161

100

140

54

4-18

ZTD-05

ZTHQ-05

40

1 1/2

178

225

213

254

161

110

150

65

4-18

ZTD-08

ZTHQ-08

50

2

201

255

230

270

188

125

165

79

4-18

ZTD-10

ZTHQ-10

65

2 1/2

224

277

292

334

268

145

185

136

4-18

ZTD-15

ZTHQ-20

80

3

276

333

299

340

268

160

200

156

8-18

ZTD-20

ZTHQ-20

100

4

327

384

327

369

268

180

220

224

8-18

ZTD-40

ZTHQ-30

■ 阀门型号编制说明

Q

9

S

1

1

F

-10

S

阀门类型

动作方式

操控

连接方式

阀门结构

密封材料

公称压力

阀体材质

Q:球阀

9:气动

S:手轮

1:由令

1:浮动球

F:聚四氟乙烯

10:1.0MPa

S:UPVC





无:省略

4:法兰

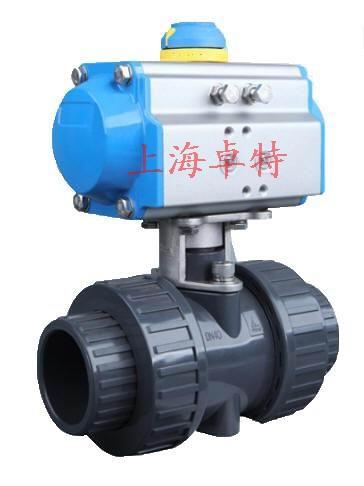

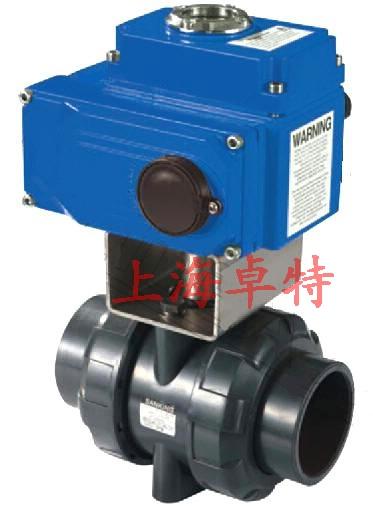

UPVC电动球阀 电动塑料球阀 1UPVC电动球阀 电动塑料球阀 2
