D641W通风气动蝶阀通风系统控制风量

D641W通风气动蝶阀通风系统控制风量

型号：	D641W
品牌：	上海卓特
原产地：	中国
类别：	工业设备 / 机械五金 / 阀门
标签︰	气动蝶阀 , 通风气动蝶阀 , 气动通风蝶阀
单价：	¥1000 / 件
最少订量：	1 件

产品描述

■ 通风气动蝶阀 产品特点

可作为通风除尘管路双向启闭及调节，阀体为钢板焊接而成，结构短，重量轻，结构简单，操作力矩小，使用维修方便。该阀为非密封性阀门，阀板与阀体之间有膨胀间隙，能有效防止因热胀冷缩造成的卡死现象。采用适当的材料可以满足不同介质的温度以及腐蚀性。

安装双作用气动执行器和二位五通电磁换向阀，可以控制阀门的开和关；安装单作用气动执行器和二位三通电磁换向阀，不但可以控制阀门的开和关，而且能在气源发生故障时，阀门会自动停在预设的开或关的安全位置。

通风气动蝶阀还可实现现场操作和远距离输入4—20mADC电流信号进行阀门开度控制。

适用于冶金、矿山、水泥、化工、电力等行业的通风除尘及环境保护系统之中。

通风气动蝶阀 主要技术参数

公称通径	DN(mm)	50～1200
公称压力	PN(MPa)	0.05			0.10
试验压力	强度试验	0.075			0.15
	密封试验	≤1.5%泄漏量
设计标准	GB／T12238-1989 JB/T8692-1998
法兰连接尺寸	GB／T9115.1-2000
结构长度	GB／T12221-1989
压力试验	GB／T1 3927-92；JB／T9092-1999
适用介质	含尘烟气，空气，煤气等。
驱动方式	气动
气动执行器	ZTA双作用、ZTA单作用（弹簧复位）、AW型
控制形式	开关型/模拟量调节型
可选控制附件	电磁换向阀	AC220V/DC24V
		单作用	二位三通
		双作用	二位五通	单电控
				双电控
	限位开关	机械式
		感应式
	电气定位器	输入：4-20mA
		输入/输出：4-20mA
	手操机构
	气源处理三联件

■ 通风气动蝶阀 附件选型

附件名称	功能说明
电磁换向阀	电磁换向阀是气动蝶阀的必配附件，让气动蝶阀产生打开和关闭的动作。双作用气动蝶阀应该选用二位五通电磁换向阀，单电控（单线圈，得电或失电）或双电控（双线圈，分别得电，具有记忆功能）；单作用气动蝶阀，气源故障时，气缸内部弹簧可以让阀门归位，应该选用二位三通电磁阀。
限位开关	限位开关功能是向远程反馈无源或有源触点信号，用来验证阀门是否处于开和关的位置。
手操机构	手操机构的作用是当气源故障时，可以手动来操作阀门，带有自动/手动切换装置。
气源处理三联件	气源处理三联件的作用是对气源进行减压稳压和过滤杂质，以及供油润滑电磁换向阀。
选型说明	以上附件为可选择配件，可根据需求来选择。公司气动蝶阀报价默认为不选择以上控制附件。电磁换向阀有AC220V或DC24V可选，以及防爆或非防爆。限位开关有机械式和感应式，也有防爆或非防爆可选。

■通风气动蝶阀 主要零件材质

零件名称	材料
气动执行器	ZTA铝合金、AW铸铁
阀体	铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
蝶板	铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
密封圈	与阀体相同
阀杆	铸钢、不锈钢、铬镍钼钛钢
填料	氟塑料、柔性石墨

■通风气动蝶阀 密封材料选用和适用温度

材料品种	碳素钢	低温碳钢	合金钢		奥氏体不锈钢	铬钼钢
代号	WCB	LCB	WC6、WC9	C5	304、316	12CrMoV
最高温度	425℃	345℃	595℃	650℃	600℃	560℃
最低温度	-29℃	-46℃	-29℃	-29℃	-196℃	-40℃
适用温度	≤425℃	≤345℃	≤595℃	≤650℃	≤600℃	≤560℃

■通风气动蝶阀 外形连接尺寸单位：mm

DN	D	D1	D2	H	L	L1	L2	N-D	气缸型号
100	205	170	145	278	127	190	83	4-18	ZTA63
125	235	200	175	302	140	206	95	8-18	ZTA75
150	260	225	200	339	140	216	103	8-18	ZTA83
200	315	280	255	375	152	260	109	8-18	ZTA92
250	370	335	310	423	165	286	120	12-23	ZTA105
300	435	395	362	453	180	286	120	12-23	ZTA105
350	485	445	412	505	180	340	142	12-23	ZTA125
400	535	495	462	543	200	340	125	16-23	ZTA125
450	590	550	518	595	200	412	152	16-23	ZTA140
500	640	600	568	631	220	412	152	16-23	ZTA140
600	755	705	670	683	220	412	152	20-26	ZTA140
700	860	810	775	776	240	480	174	24-26	ZTA160
800	975	920	880	887	240	538	206	24-30	ZTA190
900	1075	1020	980	972	260	568	226	24-30	ZTA210
1000	1175	1120	1080	1071	260	660	260	28-30	ZTA240
1200	1375	1320	1280	1240	280	740	294	32-30	ZTA270

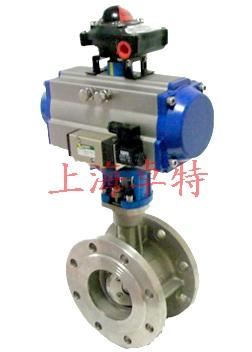

D641W通风气动蝶阀通风系统控制风量 1

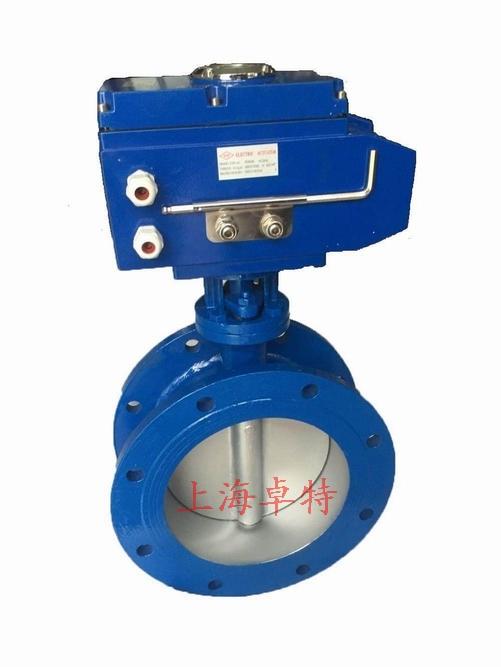

D641W通风气动蝶阀通风系统控制风量 2

D641W通风气动蝶阀通风系统控制风量 3
