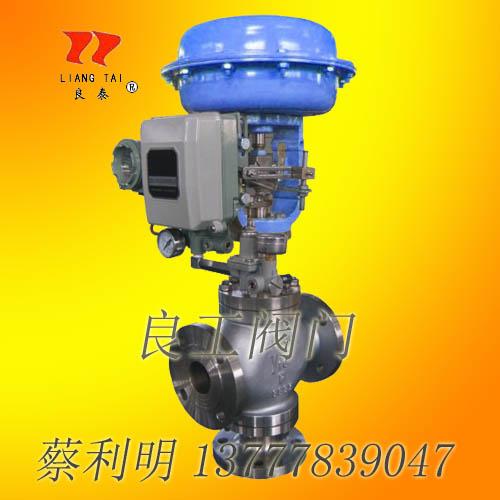

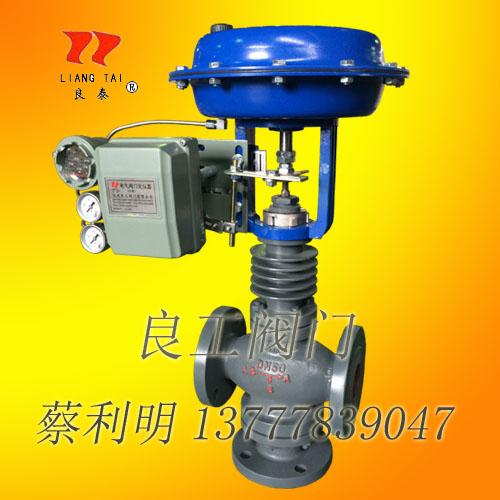

ZXX-16K气动薄膜三通调节阀

ZXX-16K气动薄膜三通调节阀
型号:ZXX-16
品牌:良泰
原产地:中国
类别:工业设备 / 机械五金 / 阀门
标签︰气动三通调节阀 , 气动分流调节阀 , 导热油三通调节阀
单价: ¥200 / 件
最少订量:1 件

产品描述

ZXX-16KS气动薄膜三通调节阀(合流/分流)

产品介绍

  ZXX-16KS气动薄膜三通调节阀(合流/分流)采用圆筒型薄壁窗口形阀芯结构,不同于柱塞形阀芯的衬套导向。配用多弹簧执行机构,具有结构紧凑、重量轻、体积小、拆装方便等优点。广泛应用于精确控制气体、液体、蒸汽等介质,工艺参数如压力、流量、温度、液位保持在给定值。适合于把一种流体通过三通阀分成二路流出或是把两种流体经三通阀合并成一种流体的场合。
       ZXX-16KS气动薄膜三通调节阀系列产品有三通合流及三通分流两种。公称压力有1.6、4.0、6.4MPa;阀体口径范围DN25~200。适用流体温度由-60℃~+450℃。泄漏量标准为IV级。流量特性有直线、抛物线两种。

产品特点

◇ ZXX-16KS气动薄膜三通调节阀(合流/分流)流对对阀芯作用方向都处于流开状态,故阀能稳定工作。
◇ ZXX-16KS气动薄膜三通调节阀(合流/分流)除上阀盖处衬套导向外,阀芯侧面与阀座内表面也有导向作用,导向面积大,工作可靠。
◇ ZXX-16KS气动薄膜三通调节阀(合流/分流)执行机构采用多弹簧结构,高度减小30%。重量减轻30%。

主要零件材料

◇ 阀体、阀盖:HT200、ZG230-450、ZG1Cr18Ni9Ti
◇ 阀芯、阀座:1Cr18Ni9Ti,司太莱合金堆焊
◇ 波纹膜片:丁晴橡胶夹增强涤纶织物
◇ 填 料:聚四氟乙烯,柔性石墨
◇ 膜 盖:A3
◇ 弹 簧:60SiMn
◇ 阀杆、推杆:2Cr13、1Cr18Ni9Ti
◇ 衬 套:2Cr13
◇ 软密封阀芯:增强聚四氟乙烯
◇ 垫 片:橡胶石棉板、10、1Cr18Ni9Ti石棉缠绕垫片

技术参数

ZXQ气动薄膜三通合流调节阀规格与技术参数
公称通径DN(mm) 25 32 40 50 65 80 100 125 150 200
额定流量系数(KV) 合流 8.5 13 21 34 53 85 135 210 340 535
分流 8.5 13 21 34 53 85 135 210 340 535
  可用合流结构替代
额定行程L(mm) 16 25 40 60
膜片有效面积Ae(cm2) 280 400 600 1000
称压力PN(MPa) 1.6、4.0、6.4
固有流量特性 直线、抛物线
固有可调比(R) 30
工作温度t(℃) 普通型: 铸铁-20~200 铸钢-40~250 铸不锈钢-60~250
散热型: 铸钢-40~450 铸不锈钢-60~450
两种介质温度差t(℃) 铸铁≤150 铸钢、铸不锈钢≤200
信号范围Pr(kpa) 40~200
气源压力Ps(MPa) 0.14~0.4
允许泄漏量(l/h) 10-4×阀额定容量
允许压差△P(MPa) 0.86 0.75 0.48 0.31 0.27 0.18 0.11 0.12 0.09 0.05
*本产品性能指标贯彻GB/T4213-92标准

尺寸重量


外形尺寸及重量
公称通径 25 32 40 50 65 80 100 125 150 200
A 282 306 306 306 394 394 394 498 498 498
H1 PN16 121 130 140 153 178 190 200 260 320 360
PN40 130 140 150 160 185 200 220 280 320 380
PN64 160 170 180 200 230 250 282 310 430 480
H 普 通 型 PN16 PN40 490 480 540 580 710 730 750 895 1005 1045
PN64 560 561 596 630 760 798 876 892 1200 1263
高 温 型 600 615 650 670 850 870 900 1040 1330 1370
重 量 (kg) 普 通 型 PN16 PN40 21 23 33 36 64 72 92 155 193 286
PN64 25 28 40 45 74 85 112 180 243 336
高 温 型 重量增加(5~10)%
注:1、本表高温型的高度与重量依PN16为依据。
        2、带手轮机构高度应增加152(DN20~50)、182(DN65~100)、253(DN125~200)

ZXX-16KS气动薄膜三通调节阀标准规格

阀体型式:三通铸造球型阀体
阀芯型式:三通型双座阀芯
公称通径:DN20~300 NPS 3/4〞~ 12〞
公称压力:PN16 ~ 100 CLASS 150LB ~ 600LB
连接方式:法兰:FF、RF、MF、RTJ
焊接:SW、BW
法 兰 距:符合IEC 60534
阀盖形式:标准型(-5℃~230℃)、
散热片型(-45℃~大于230℃场合)、
低温加长型(-196℃~ -45℃)、波纹管密封型
填 料:V型聚四氟乙烯填料、柔性石墨填料等
密 封 垫:金属夹石墨密封垫
执行机构:气动:多弹簧薄膜执行机构 、活塞式执行机构
表面涂漆:绿色 丙稀酸聚胺酯磁漆



ZXX-16KS气动薄膜三通调节阀(合流/分流)连接标准

◇ 法兰标准 铸铁法兰按GB4216.5-84
                          铸钢法兰按GB9113-88 JB/T79-94
◇ 法兰密封面型式:PN10 、PN16为凸面;PN40 PN64为凹凸面,阀体为凹面.
◇ 薄膜执行机构气信号接口:内螺纹M16×1.5
◇ 夹套保温型夹套载热体接口:对焊φ18×4
*ZXX-16KS气动薄膜三通调节阀(合流/分流)阀体法兰及法兰端面距离可以按用户指定的标准制造.
如:ANSI JIS DIN等标准.


订货须知

ZXQ气动薄膜三通合流调节阀订货时请用户提供以下资料:
◇ 调节阀名称、型号
◇ 公称通径(mm)
◇ 公称压力(Mpa)
◇ 阀前、后压力
◇ 额定流量系数(Kv)
◇ 固有流量特性
◇ 介质名称及状态
◇ 工作温度及范围
◇ 整机作用方式
◇ 阀体、阀内件及填料材质
◇ 所配附件
◇ 阀全法兰标准
◇ 其他特殊要求
