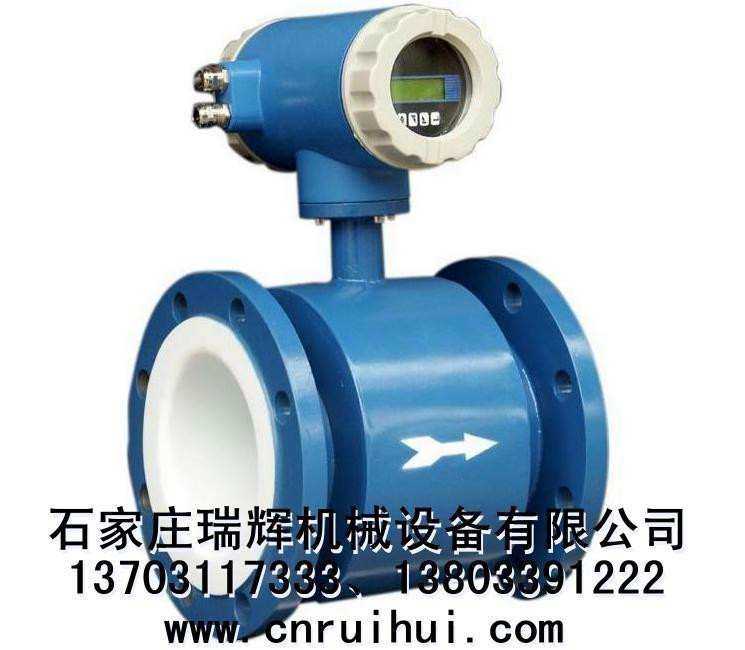

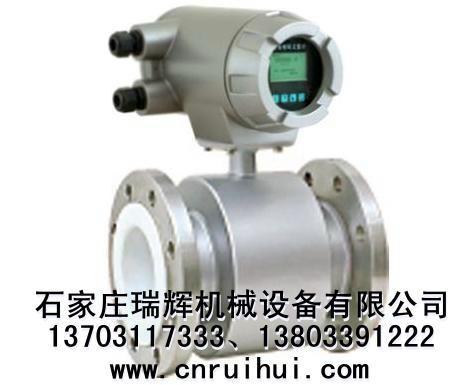

产品名称：RHLD型管道式电磁水表、污水水表

一、产品简介：

RHLD型智能电磁水表（管道式），是采用微智能化技术开发的一种产品。它分为一体型（现场显示）和分体型（远传显示）两种，该仪表能测量导电液体的体积流量。如自来水、污水、泥浆、矿浆、纸浆、食品浆液及各种酸、碱、盐等强腐蚀性溶液。因此广泛应用于石化、电力、矿冶、市政、水和食品等行业。

适用介质：任何导电液体。不适用介质：不导电液体、气体、蒸汽。负压管道无法使用。

测量原理： 该仪表的测量原理基于法拉第电磁感应定律。即导电液体在磁场中做切割磁力线运动时，导体中产生感应电动势，其感应电动势E为：E=KBDV；式中：

K-仪表常数； B-磁感应强度； D-传感器测量管内径； V-测量管内导电液体的平均流速； 该仪表测量流量时，液体流过垂直于流动方向的磁场，导电液体中感应出一个与平均流速(即体积流量)成正比的电压，该电压(即流量型号)有分别安装在测量管内壁两侧上的电极检出，通过电缆传送给转换器，经放大处理后可显示出体积流量，累计流量，并能输出脉冲信号和电流信号用于流量的调控。

二、产品功能：

1、抗腐蚀能力，可测任何导电液体。

2、测量不受流体密度、粘度、温度、压力和电导率变化的影响。

3、抗干扰力强，不受外界干扰。

4、仪表内部无任何阻流部件，无压损。

5、直管段要求低，可在线标定。

6、具有自检和自诊断功能，方便检修。

7、在现场可根据用户实际需要在线修改量程。

三、技术参数：

仪表型号：   RHLD、RHLDG型。

仪表通经：   DN6-DN2000。

介质温度：   ＜180℃ 。环境温度：   -30℃-60℃ 。

公称压力：   1.0MPA，1.6MPa或订制 。

精度等级：   士1.0级或士0.5级 。

安装方式：   法兰安装，法兰夹持、螺纹连接、卡箍连接、可定制插入式。

介质电导率：＞5μs/cm。

可测最低流速：0.1米/秒 。可测最高流速：15米/秒 。

量程比：1:20，可按客户要求订制 。

显示器：现场显示（一体显示）或远传显示（分体显示）。

供电电源：   电池或AC220V常规,允差15%或+24VDC，纹波≤5%。

整机功耗：   ＜15W。

防爆等级：   Exd[ia]qIICT5。防护等级： IP65，可选IP68。

信号输出：   脉冲/4-20mA（负载电阻0-750Ω） 。

通讯接口：   可选RS485。

通讯协议：   MODBUS、HART、Profibus等 。

测量管体（衬里）材质： 氯丁橡胶、聚氨酯、PTFE、PFA、F46等耐腐材料 。

测量元件（电极）材质：316L不锈钢、钛合金、哈氏合金、钽合金、铂铱合金、碳化钨等。

=========================================
