产品概述

4-79、4-2X79型离心通风机可用于一般工厂及大型建筑物的室内通风换气,既可用来输入气体,也可用来输出气体。输送气体的种类为空气和其他不自燃的、对人体无害的、对钢铁材料无腐蚀性的气体。气体内不许有粘性物质,所含的尘土及硬质颗粒物不大于150mg/m3,气体的温度不得超过80℃。

风机的形式

风机可制成顺时针旋转或逆时针旋转两种形式。从电动机一端正视,叶轮顺时针旋转,称为顺旋风机,以“顺”表示;按逆时针旋转,称为逆旋转,以逆”表示。

风机的出口位置,以机売的出风口角度表示。4-79型风机N3-12在出厂时均做成一种形式,使用单位根据要求再安装成所需要的位置,订货时不需注明。N3出风口位置调整范围0°~225°,间隔是45°。N3.5-6出风口位置调范围0°-225°,间隔是22.5°,N3-6的传动方式为A式传;N7-8出风口位置高速范围0°~180°,风机间隔是22.5°,N7~8的传动方式为C式传

动;N10-20传动方式为E式传动,出风口位置制成固定的三种:0°、90°

180°,不能调整,N10~20的双进风型式均制成出风口位置制成固定的三种:0°、90°、180°,传动方式为E式传动,订货需注明。

风机的结构

4-79、4-2x79型风机中的N3.6-6风机主要由叶轮、机壳、进风口等部分配直联电动机而组成;N7-20除具有上述部份外,还有传动部份等。

1、叶轮由16个后倾的圆弧薄板型叶片、曲线型前盘和平板后盘组成,均用钢板制造,并经过动平衡校正,空气性能良好、效率高、噪声低转平衡。

2、机売制成两种不同型式,N3~12机売做成整体,不能拆开;N14-20的机売制成两开式,沿中分水平面分为两半,由螺栓联接。

3、进风口制成整体,装入风机的侧面,与轴向平等的截面为曲线形状,有使气体顺利进入叶轮,且损失较小。

4、传动部份由主轴、轴承箱、滚动轴承、帯轮组成。

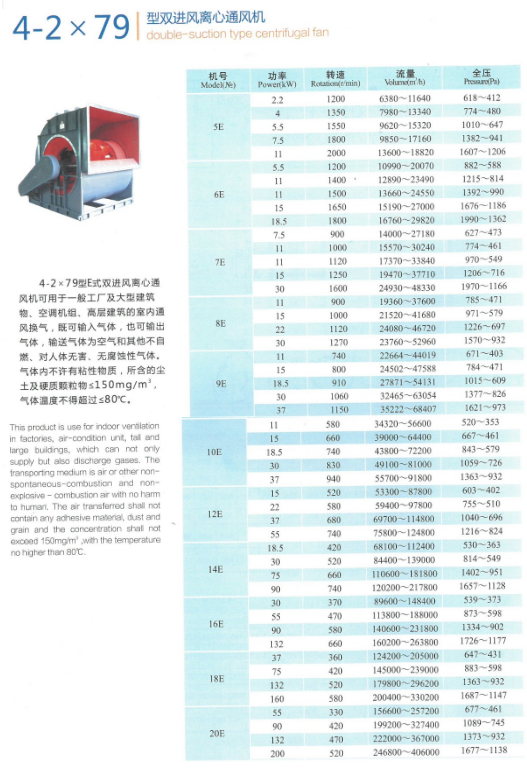

风机性能及选用

1、风机的性能 风机的性能以风量、全压、主轴转速、轴功率和功率等参数表示之,而各参数间又存在着一定的关系。

2、风机的选择 产品性能及选用件中列入的风机性能系按标准状态下输送空气的性能,因此当使用状态为非标维状态时,则必须将使用的性能按关系式化为标准状态时之性能,然后按性能及选用件表中进行选择。
