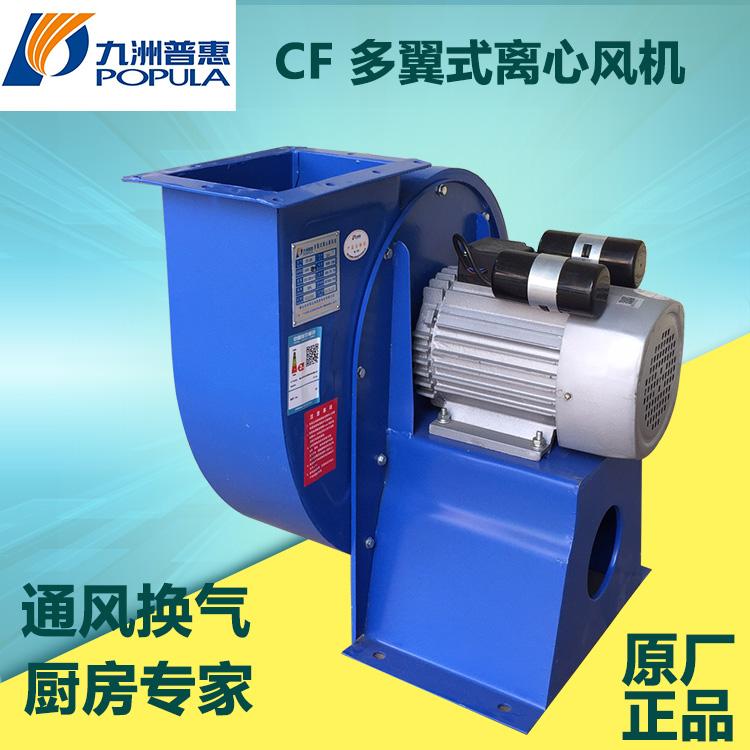

产品概述

CF(A)型低燥声多翼离心风机是我厂为适应日益发展的净化工业及环保降噪的需要设计制作的风机在设计时采用噪声,效率等各项气动参数的多目标优化设计方法,实现了整体的最佳性能匹配。具有良好的气动性能,风叶均经严格的静、动平衡较正,故运转平稳、声低、流量大、服动小,寿命长特点。广泛适用于单位食堂、宾馆酒楼、饮食店等公其场所的函房排风、抽油烟或换气之用,井适用在粮食机械,化工机械、塑料机械再生产设备上使用,用途广泛,适应性强。输送的介质为空气或其它不自燃的对人体无害的气体,介质中不含粘性物质,温度≤80℃,坐土及硬度颗粒物不大于150mg/m3.

风机的形式

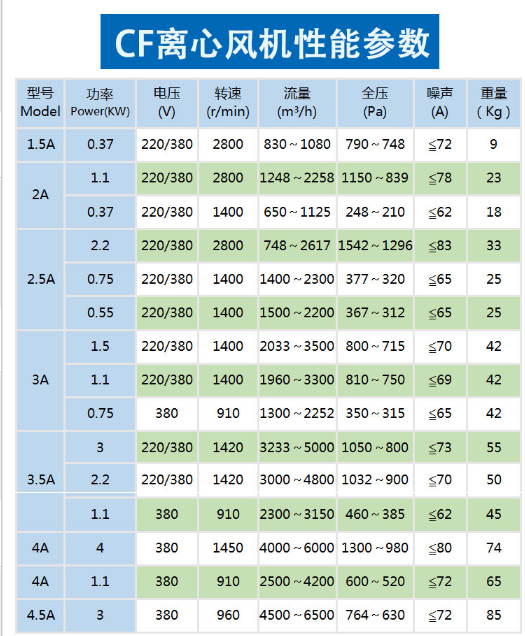

CF(A)系列风机设计有N1.5、2、2.5、3、3.5、4、4.5、5共八种机号。风机可制成右旋和左旋两种型式。从电机端正视,叶轮顺时针旋转为右旋风机,以“右”表示;反之为“左”。风机的出风口位置可制成0°、90°、180°,(也可根据用户提出的特殊出风口角度制造)。

风机由电机直接驱动,即传动方式为A式(也可根据用户提出的要求制成C式传动或D式传动)。

风机的结构

本风机主要由进风口、叶轮、机壳、电机等组成。

叶轮:采用钢板制作,由40-80个薄板园弧叶片与轮盘和轮盖铆接而成，并经静、动平衡校正,具有良好的空气动力性能,噪声低、运转平稳。

机壳:采用优质钢板焊接成整体结构,机壳蜗舌部采用新型消声结构,具有良好的消声效果。机売可根据用户的要求采用不锈钢制作。

进风口:采用普通钢板制成收蚊式流线型并与前盖板焊接成整体结构。

安装与维护

(1)安装:按图所示尺寸与位置安装,机売内不应该有遗留的杂物,保持风机的水平度,风机与地基的结合面、进出气管道与风机的连接均应调整使其自然吻合,不得强行连接,不应将管道的重量加到风机上,并保证风机的水平位置。

(2)运转:风机安装后,经检验合格方可进行试运转,风机试运转应在无载荷(将进气侧闸门全部关闭)的情况下进行,视运行情兄逐步转入满载荷(即将进气侧闸门全部打开)运行,新安装或修理好的风机在满载荷下试运转不得少于2小时。

(3)维护:风机的维护必须在停车时进行,以确保人员及设备安全;修理好的风机必须进行试运转方可投入运行定期清除风机内部积灰、污垢等杂质,如风机用于厨房抽油烟或喷漆等场合应经常清洗叶轮,一般情况下60天内要清洗一,否则会引起叶轮超负载而烧坏电机和影向风量。
