SINAMICS DCM
直流调速器与控制模块
■ 概述:
SINAMICS DC MASTER 系列包括直流调速器和控制模块。
直流调速器包含用于连接三相供电系统的内置装置。这可为直
流调速驱动提供转子和励磁供电。额定直流电流范围为 15 到
3000 A，并可通过并联进一步提高。
根据实际应用情况，提供有两象限运行型和四象限运行型调速
器，并配有集成励磁功率单元。由于调速器集成有参数设置装
置，因此不需要任何附加设备进行参数设置。所有与开环和闭
环控制相关的功能，以及所有监控和辅助功能都由微处理器系
统处理。设定值和实际值可以作为模拟量或数字量输入。
SINAMICS DC MASTER 控制模块是 SIMOREG CM 的后续产品，
主要用于对直流驱动进行改造和升级。

■ 优点:
1. SINAMICS DC MASTER 系列产品丰富多样，所需培训时间更
少、成本更低，产品使用了大数量的相同部件。
SINAMICS DC MASTER 标准系列产品无缝覆盖极宽范围的电
流和电压。采用三相供电接线。此外，也可采用单相供电接
线，大额定直流电流 125 A。
2. 功能和性能方面具有灵活的扩展能力。
产品系列丰富，有许多选件，可以让直流调速器，无论是在
技术上还是经济上，都能佳满足客户需求。不同的客户需
求，包括接口类型和数量以及计算性能和转速，都可通过选
择标准 CUD、高级 CUD 或者组合使用两者来准确满足。
3. 由于能够快速、简便地更换组件，显著提高了工厂和系统可
用性。
可更换组件的设计使它们能够实现快速、简便的更换。可以
随时检查可用备件情况，并指定到调速器的序列号。

■ SINAMICS DC MASTER 直流调速器系列包括以下组件：

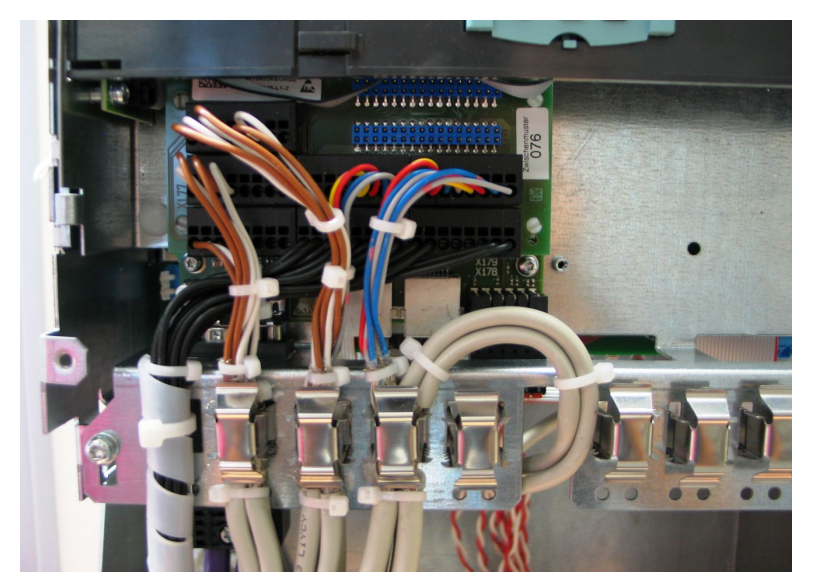

• 带有控制模块 (CUD) 的电子模块和用于插接其它 CUD 的扩
展槽 （在一个可旋转托架上）
• 全控型三相桥式电路结构、带可控硅的功率单元（两象限调
速器：B6C 或四象限调速器：(B6) A (B6) C）2)
• 风扇 （高 125 A：自通风）
• 带有集成续流电路的单象限励磁功率单元（还可以选择无励
磁或者带有集成励磁过电压保护功能的二象限励磁，用于高
动态励磁电流变化）
• 电子板电源
• 标准 BOP20 操作员面板 （AOP30 高级操作员面板作为附件
提供）

■ 技术数据
一般技术数据
相关标准
EN 50178     用于带电子设备的电气功率设备的安装规则
EN 50274     低压成套开关设备和控制装置：防止电击 - 防止意外直接接触危险的带电部件
EN 60146-1-1 半导体变频器：一般要求和电源换相变频器；基本要求规范
EN 61800-1 变频调速驱动系统，第 1 部分 - （直流调速器）一般要求 - 低压直流调速系统的额定值规范
EN 61800-3 变频调速驱动系统，第 3 部分 - EMC 产品标准，包括规定的测试方法
EN 61800-5-1 变频调速驱动系统 - 第 5-1 部分：安全相关要求 - 电气、热力和能源要求
IEC 62103 （与 EN 50178 相同） 用于带电子设备的电气功率设备的安装规则
UBC 97        统一建筑法规

■ 选型与订货数据：
 电枢输入    电压    "额定直流电流"   "额定直流电压"型号                          "订货号"

3 AC 480V15 A 500 V D500/15 Mreq-GeG6V62 6RA8013-6FV62-0AA0

30 A 500 V D500/30 Mreq-GeG6V62 6RA8018-6FV62-0AA0

60 A 500 V D500/60 Mreq-GeG6V62 6RA8025-6FV62-0AA0

90 A 500 V D500/90 Mreq-GeG6V62 6RA8028-6FV62-0AA0

125 A 500 V D500/125 Mreq-GeG6V62 6RA8031-6FV62-0AA0

210 A 500 V D500/210 Mreq-GeGF6V62 6RA8075-6FV62-0AA0

280 A 500 V D500/280 Mreq-GeGF6V62 6RA8078-6FV62-0AA0

450 A 500 V D500/450 Mreq-GeGF6V62 6RA8082-6FV62-0AA0

600 A 500 V D500/600 Mreq-GeGF6V62 6RA8085-6FV62-0AA0

850 A 500 V D500/850 Mreq-GeGF6V6 6RA8087-6FV62-0AA0

1200 A 500 V D500/1200 Mreq-GeGF6V62 6RA8091-6FV62-0AA0

3 AC 400 V60 A 485 V D485/60 Mre-GeE6S22 6RA8025-6DS22-0AA0

90 A 485 V D485/90 Mre-GeE6S22 6RA8028-6DS22-0AA0

125 A 485 V D485/125 Mre-GeE6S22 6RA8031-6DS22-0AA0

210 A 485 V D485/210 Mre-GeEF6S22 6RA8075-6DS22-0AA0

280 A 485 V D485/280 Mre-GeEF6S22 6RA8078-6DS22-0AA0

400 A 485 V D485/400 Mre-GeEF6S22 6RA8081-6DS22-0AA0

600 A 485 V D485/600 Mre-GeEF6S22 6RA8085-6DS22-0AA0

通过选件代码来订购选件

例如：6RA8013-6DV62-0AA0-Z S50



■ 选附件  ：                                                                                           代码

高级型 CUD，装在左侧                                                                          G00

标准型 CUD，装在右侧（可以和 G00 一起选购）                                    G10

高级型 CUD，装在右侧（可以和 G00 一起选购）                                    G11

CBE20 PROFINET，装在左侧（可以和 G00 一起选购）                           G20

CBE20 PROFINET，装在右侧（可以和 G11 一起选购）                           G21

存储卡，装在左侧                                                                                   S01

存储卡，装在右侧（可以和 G10、G11 一起选购）                                  S02

注：变频器标配的是“标准型 CUD，装在左侧



2  象限励磁功率单元（不能为 15 A 和 30 A 装置选购）                                      L11

装置无励磁功率单元（不能为 15 A 和 30 A 装置选购）                                       L10

额定电流为 85 A 的励磁功率单元

（可以为电枢额定直流电流 ≥1500 A 的标准型装置选购，可以和 L11 一起选        L85

购）

装置不带风扇（可以为电枢额定直流电流 ≥1500 A 的装置选购）

注：请依据装置技术数据中指出的小风量要求提供充足风量（单位为 m3/h）。  L20

1 相风扇（可以为电枢额定直流电流在 400 A ~1200 A 之间的装置选购）            L21

镀镍铜排（可以为标配有铝排的装置选购）                                                          M10



控制器，用于切换设备并联/串联时功率单元的拓扑结构                                         S50

该选件在应用手册“12 脉冲应用”中说明。
